配电变压器

 配电变压器配电变压器指配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。通常装在电杆上或配电所中，一般能将电压从6～10千伏降至400伏左右输入用户。

概述
　　配电电力变压器是一种静止的电气设备[1]，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外力的作用外，同时在计算时还须合理选取非晶合金的特性参数。国内生产电力变压器较大的厂家有特变电工等。
供配电方式
　　10KV高压电网采用三相三线中性点不接地系统运行方式。 　　用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电
基本知识（口诀）
变压器的构造
　　变压器，咱构成，线圈油箱和铁芯，油绝缘来又传热，散热管子装两侧。 　　无载开关可调压，瓷质套管把缘绝，油标油温呼吸器，装在油枕的上侧。
变压器原理
　　变压器，压么变，动电生磁磁变电，一次线圈通交电，二次线圈感生电。 　　两个线圈虽不连，闭合磁路有铁芯，电流愈大导线粗，电压匝数比成正。
变压器技术参数与接法
　　变压型号知性能，技术参数作鉴证，电压电流空载流，容量KVA为额定。 　　阻抗电压功率损，空载损耗是P0，接线组别12种，Y,yn0、Y,d11、YN,d11型。
变压器电压调整
　　电压调整有两法，有载无载调电压，电压低了调一档，分接开关在高压。 　　调压原理是个啥，变动绕组线圈匝，每档调压正负5％,指针到位销钉卡。
配电变压器安装位置选择
　　配变位置咱确定，保证电压是关键，小容量，多布点，选在负荷的中心。 　　高压不超15千米，低压供电半公里，照明半径稍放大，不过1.5km。
配变台架安装形式
　　室外变台型式三，单杆双杆和三杆，560以上变压器，选用落地石台式。 　　为了运行保安全，采用室内变，配变建在中心点，用电电压有保证。
变压器的保护
　　配变保护较简单，短路熔断跌开关，中和雷电靠地线，关键就在雷避器。 　　跌开高度四五米，倾斜不超30度，无论防雷和跌开，相间保持有半米。
变压器器额定电流与熔断流的概算
　　配电电流咋估算，容量乘倍较简单，高压百六就是安，低压就按一倍半。 　　熔丝选择啥原则，也按容量来选择，高压移位便是安，低压容量翻一番.　配电变压器运行系统 　　大地零位是标准，电气接地才安全，配变运行多型式，TT、TN、和IT。 　　T N系统又分三， TN-S 、 TN-C， 还有TN—C—S， 接地系统选由你。
变压器防雷接地要求
　　防雷保护接地极，电阻越小越优异，2.5m角钢地八支，间距2米较合适。 　　2.5扁纲连接起，百千伏安四欧计，百以下的变压器，不超过十欧都可以。
变压器损耗（Δp）计算
　　电力变压有变损，铜损铁损温度升，铁芯磁化反复变，磁滞涡流为铁损。 　　降损节能选配变，“S11”型，铁损铜损都相等，这种运行最节能。
变压器并列运行
　　变压器，能并列，负载大小可调节，并列运行优点多，满足条件有四个。 　　接线组别要相同，两台变比不岀差，短路电压需一致，容量不超三比一。
变压器运行维护
　　电力电光中转站，变压配电供电源，要想连续不断电，配变维护也关键。 　　一周半月巡一次，维护制度作保证，外部清扫内检查，安全供电创。
变电站表观电流估算
　　变配负荷流换算，十五千瓦约1安，三五千伏变电站，1安电流五十算。 　　电压等级十一万，一百六十约1安，要想得出数，请按常规公式算。

dzsc/19/0749/19074990.jpgdzsc/19/0749/19074990.jpgdzsc/19/0749/19074990.jpgdzsc/19/0749/19074990.jpgdzsc/19/0749/19074990.jpg

dzsc/19/0749/19074990.jpg

dzsc/19/0749/19074990.jpg

dzsc/19/0749/19074990.jpg

dzsc/19/0749/19074990.jpg

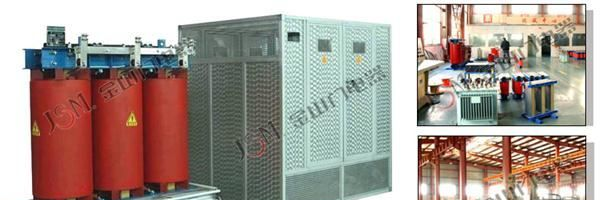

金山门电器有限公司生产基地位于新光工业区，是一家集国内外高新技术于一体，开发变压器的定点企业。　　 企业成立以来凭其精湛的技术和先进的管理经验，较高的综合实力一直在变压器行业中扮演重要角色，特别是引进数控变压器铁芯横剪线、变压器硅钢片滚剪线、真空干燥、浸漆设备后，其产品的市场竞争力得到极大的提高，企业生产的各种常规和特殊的新S9 系列、S11-M 系列电力变压器及SC 系列、SCB 系列、SG10系列H级干式变压器，电压等级达35KV 及以下，容量达 20000KVA 。随着公司规模的不断扩大，公司于2006年3月开始矿用隔爆型移动变电站和矿用隔爆型干式变压器系列产品的开发，取得了隔爆合格证、煤安标志、生产许可证，现已正常投入生产。　　 由于产品规格齐全，结构先进合理，质量稳定可靠，且交货期短，售后服务周到，企业已通过 IS09001 国际质量体系认证，且全部产品由中国人民保险公司承保，一直受电力部门和广大用户的信赖。　　 企业不满足已有的成绩，继续坚持“优先发展技术加强规范管理、增强经济实力”的原则，向用户提供高品质、全方位的服务，开拓更为广阔的市场。目前公司正在进入一个新兴的发展时期，全体员工的素质也在不断的提高，相信在不久的将来，我公司将成为国内变压器行业中的龙头企业。　　欢迎各界朋友来洽谈业务:
