智能单色240128LCD屏模块 宽温LCD液晶模块 LCD液晶显示240128
| 价 格： | 151.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | 彩晶 | |
| 型号/规格： | CM240*128-5B | |
| 种类： | LCD点阵 | |
| 屏幕尺寸： | 5（英寸） | |
| 色彩： | 单色 | |
| 亮度： | 高亮 | |
| 对比度： | XXXXXX | |
| 分辨率： | 240*128 | |
| 像素： | XXXXXX | |
| 点距： | 0.05×0.05（mm） | |
| 响应时间： | 1（ms） | |
| 可视角度： | 宽视角（°） |
[深圳彩晶]5寸STN图形型液晶模块240 × 128型号CM240128-5
若您觉得以下产品信息无法满足您的要求,请直接与公司市场部联系, 我们很乐意为您提供更为详尽的资料和解答.
模块基本参数
产品型号 CM240128-5
模块外型尺寸 154 × 84 × 13.2 mm
LCD视域尺寸 114 × 64 mm
LCD类型 STN/正显/黄绿模式/常温/6点视角
背光类型 黄绿LED背光
工作电压 5.0V /3.3V
点尺寸 0.4 × 0.4 mm
芯片组 T6963C/2086
J1（6963 Controller）[2.54排针]
PIN NO Symbol Level Function
1 FG 0V Frame ground
2 VSS 0V GND
3 VDD 5.0V Supply voltage for logic( 5V)
4 V0 -12V~-15V Operating voltage for LCD drive
5 WR L Write Signal
6 RD L Read Signal
7 CS/CE L Chip select Singal
8 C/D H/L H:Instruction code L:Data
9 /RESET L Reser Signal
10 DB0 H/L Data bit0
11 DB1 H/L Data bit1
12 DB2 H/L Data bit2
13 DB3 H/L Data bit3
14 DB4 H/L Data bit4
15 DB5 H/L Data bit5
16 DB6 H/L Data bit6
17 DB7 H/L Data bit7
18 FS H/L Font select signal (H:5*8dots; L:8*8dots)
19 VOUT -15V
20 LEDA 5V LED Back light Power 5V
请从我司企业网站中产品说明书
若你觉的以上产品，无法满足您的要求；请直接与我联系有些产品型号和模块尺寸没发布，谢谢！http://www.cj86.com
"
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈
- 电话：86075521306020/26622598
- 传真：86075526736698
- 手机：13826519345
- QQ ：
COG12864液晶模块白底黑字/COG液晶屏/lcd12864/COG lcm液晶模组

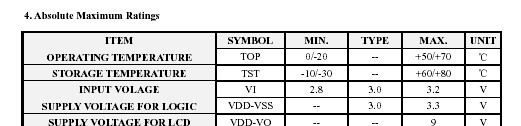

信息内容：【深圳彩晶】若您觉得以下产品信息无法满足您的要求,请直接与公司市场部联系，我们很乐意为您提供更为详尽的资料和解答。模块基本参数:产品型号: CM12864-31显示内容: 128(列) × 64(行)点外形尺寸/mm（L×W×H）: 54 × 50 × 7.5视域尺寸/mm: 40.5 × 28.8点 尺 寸/mm: 0.29 × 0.36控 制 器: IST3004◆电压: 3.0V◆显式角度:6点钟直视◆显式模式: 白底黑字◆工作温度(Ta):-10℃～ 60℃，存储温度:-20℃～ 70℃◆背光特征: LED背光(白色)◆模块封装方式: COG dzsc/19/0741/19074122.jpg dzsc/19/0741/19074122.jpgdzsc/19/0741/19074122.jpgdzsc/19/0741/19074122.jpgdzsc/19/0741/19074122.jpg
