供应 贴片晶振 石英晶振 谐振器 3225 48MHZ 原装 无铅产品
| 价 格： | 0.60 | |
| 总频差： | 48（MHz） | |
| 温度频差： | 48（MHz） | |
| 输出阻抗： | 0（kΩ） | |
| 调整频差： | 48（MHz） | |
| 基准温度： | - 40 ~ + 85 oC（℃） | |
| 激励电平： | 100（mW） | |
| 插入损耗： | 20PPM（dB） | |
| 负载谐振电阻： | 40（Ω） | |
| 标称频率： | 48（MHz） | |
| 种类： | 谐振器 | |
| 加工定制： | 否 | |
| 负载电容： | 20（pF） | |
| 输入阻抗： | 0（kΩ） | |
| 型号： | 3225 48MHZ | |
| 阻带衰减： | 0（dB） | |
| 品牌： | TXC |
电气参数
Electrieal Charaeteristic
1.型 号Modle NO. | SMD3225 |
2.频 率Nominal frequency | 48.000MHz |
3.调整频率Frequency stability(Tol) | ±20ppm(ref at 25℃) |
4.振动模式Oscillation Mode | Fundamental□3rd Overtone |
5.工作温度Operation Temperature | -20℃～ 70℃ |
6.温度频差Temperature Charactcristic | ±30ppm(-20℃TO 70℃) |
7..焊接温度Resistance to soldering heat | 260±5℃solder bath for 3±0.05 |
8.负载电容Load Capacitancc | 20PF |
9.串联电阻Series Resistance(ESR) | 80Ωmax |
10.激励功率Drive Level | 100uw |
11.静态电容Shunt Capacitance | 7pf max |
12.老 化Aging Rate per Year | ±5ppm/year |
13.绝缘电阻Insulation Resistance | 500MΩ min at DC 100V±10V |
No.2环境情况
ENVIRONMENT CHARACTERISTIC
1.贮存温度Storage Temperature Range | -45℃to 85℃ |
2.贮存湿度Storage Humidity | 20—80% |
3.耐湿试验Bumidity Test 试验结果Test Result |
1.1R＞500Ω at 100V±10V(DC) 2.电性:频率牵引度无变化 No Change W.R.T Pulling Force |
4.盐雾试验Salt Spray Test 试验结果Test Result | 1.温度Temperature±35℃ ±2℃ 2.时间Length of Test:48小时(HRS) 3.氯化钠NaCl1%：5% 表面无痕迹No trace on the surface |
NO.3外观形状
DIMENSION AND MARKING (Unit:mm)
dzsc/19/0739/19073963.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈紫阁
- 电话：0755-83643613
- 传真：0755-83643613
- 手机：
- QQ ：
供应 贴片晶振 有源晶振 振荡器 SMD7050 48MHZ 48.000mhz
信息内容：库存十足照片实拍dzsc/19/0741/19074153.jpgdzsc/19/0741/19074153.jpgdzsc/19/0741/19074153.jpgdzsc/19/0741/19074153.jpgdzsc/19/0741/19074153.jpg1本店提供链接全是实价上传,全新元器件，只提供元件供应，不提供技术支持！2本店大部分元器件均为批量价，样品少量的请联系掌柜修改价格！3诚信经营、质量、价格合理、客户至上、热情欢迎广大客户来人、来电咨询与采购！竭诚为各大厂商，客户做配套服务。4本店大量现货库存，数量有限，欲购从速！另外全系列IC都有配套,也有低成本的国产LED显示屏IC可供选择!5(快递默认发圆通快递)如都无法派送到你的收货地点,请先跟店主联系 如没和我们联系 货到不了 责任自负哦!急用客户建议用“顺丰”时效比较有保障！因快递公司自身问题导致货物延误,非我司所控制范围，请冷静理性思考，有问题可以联系我们协助解决问题，别把快递的责任都归咎于我们，谢谢！6阿里巴巴支持支付宝支付，请把您需要的商品，先加入购物车(在您点击购买的同一位置，右手边)，再提交（要求有起购数量的必须按照，运费是1公斤内的邮费，超过了需再加上，谢谢）不管你买多少东西 只收一次运费（广东省内支持货到付款/代收货款）7报价说明：本店商品...
批发有源晶振 插件钟振 振荡器 全尺寸DIP14 MCO-1510A 32.768MHZ

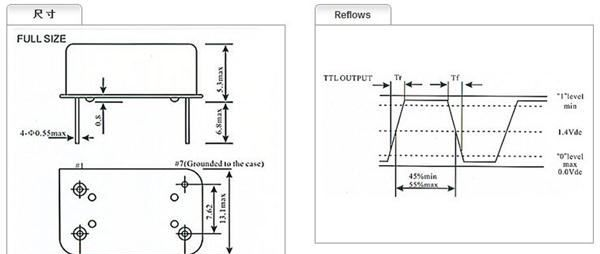

信息内容：产品详细说明书Product specification1规格型号Model NO.MCD-1510A/1510B2标称频率Nominal Frequency32.768MHz3调整频差Frequency Tolerance±20PPM/25PPM/30PPM/50ppm5工作温度Operating temperature Range-40℃～ 85℃6储存温度Storage Temperature Range-55℃～ 125℃7工作电压Supply Voltage1.8V/2.8V/3.3V/5.0V8工作电流Supply Current10mA Max9输出波形Output waveTTL or CMOS10输出负载Output Load0PF11上升/下降时间 Rise/Fall Time10ns Max12抖动 phase jitter1ps Max13占空比 Symmetry50%±10%14年老化率 Aging Rate a Year±3ppm/year15启动时间start up time10ms Max 外观尺寸DIMENSION AND MARKING (Unit:mm) dzsc/19/0801/19080190.jpg
