[原装]石英晶振 插件晶振 谐振器 厂家批发 HC-49S 12MHZ
| 价 格： | 0.18 | |
| 总频差： | 12（MHz） | |
| 温度频差： | 12（MHz） | |
| 输出阻抗： | 0（kΩ） | |
| 调整频差： | 12（MHz） | |
| 基准温度： | -40-85（℃） | |
| 激励电平： | 80（mW） | |
| 插入损耗： | 20PPM（dB） | |
| 负载谐振电阻： | 30K（Ω） | |
| 标称频率： | 12（MHz） | |
| 种类： | 谐振器 | |
| 加工定制： | 是 | |
| 负载电容： | 20（pF） | |
| 输入阻抗： | 30（kΩ） | |
| 型号： | 12MHZ | |
| 阻带衰减： | 0（dB） | |
| 品牌： | 中性 |
型号参数
Electrieal Charaeteristic
1.型 号Modle NO. | HC-49S |
2.频 率Nominal frequency | 12.000MHz |
3.调整频率Frequency stability(Tol) | ±20ppm(ref at 25℃) |
4.振动模式Oscillation Mode | Fundamental□3rd Overtone |
5.工作温度Operation Temperature | -20℃～ 70℃ |
6.温度频差Temperature Charactcristic | ±30ppm(-20℃TO 70℃) |
7..焊接温度Resistance to soldering heat | 260±5℃solder bath for 3±0.05 |
8.负载电容Load Capacitancc | 20PF |
9.串联电阻Series Resistance(ESR) | 30Ωmax |
10.激励功率Drive Level | 100uw |
11.静态电容Shunt Capacitance | 7pf max |
12.老 化Aging Rate per Year | ±5ppm/year |
13.绝缘电阻Insulation Resistance | 500MΩ min at DC 100V±10V |
环境情况
ENVIRONMENT CHARACTERISTIC
1.贮存温度Storage Temperature Range | -45℃to 85℃ |
2.贮存湿度Storage Humidity | 20—80% |
3.耐湿试验Bumidity Test 试验结果Test Result |
1.1R＞500Ω at 100V±10V(DC) 2.电性:频率牵引度无变化 No Change W.R.T Pulling Force |
4.盐雾试验Salt Spray Test 试验结果Test Result | 1.温度Temperature±35℃ ±2℃ 2.时间Length of Test:48小时(HRS) 3.氯化钠NaCl1%：5% 表面无痕迹No trace on the surface |
外观形状
DIMENSION AND MARKING (Unit:mm)
dzsc/19/0722/19072298.jpg
产品实拍
dzsc/19/0722/19072298.jpg
dzsc/19/0722/19072298.jpg
dzsc/19/0722/19072298.jpg
dzsc/19/0722/19072298.jpg
dzsc/19/0722/19072298.jpg
dzsc/19/0722/19072298.jpg
1本店提供链接全是实价上传,全新元器件，只提供元件供应，不提供技术支持！
2本店大部分元器件均为批量价，样品少量的请联系掌柜修改价格！
3诚信经营、质量、价格合理、客户至上、热情欢迎广大客户来人、来电咨询与采购！竭诚为各大厂商，客户做配套服务。
4本店大量现货库存，数量有限，欲购从速！
另外全系列IC都有配套,也有低成本的国产LED显示屏IC可供选择!
5(快递默认发圆通快递)如都无法派送到你的收货地点,请先跟店主联系 如没和我们联系 货到不了 责任自负哦!急用客户建议用“顺丰”时效比较有保障！
因快递公司自身问题导致货物延误,非我司所控制范围，请冷静理性思考，有问题可以联系我们协助解决问题，别把快递的责任都归咎于我们，谢谢！
6阿里巴巴支持支付宝支付，请把您需要的商品，先加入购物车(在您点击购买的同一位置，右手边)，再提交（要求有起购数量的必须按照，运费是1公斤内的邮费，超过了需再加上，谢谢）不管你买多少东西 只收一次运费（广东省内支持货到付款/代收货款）
7报价说明：本店商品描述有注明几个起拍的，拍够数量均为网上价喔。没注明的均为批量价，零卖的一般不按标价出，详情请见各宝贝页面下的宝贝描述！内附不同数量等级的报价及最少出货数量！或咨询客服，要求订购数量的请按照规定的数量拍下，其他品种购买金额最少10元以上，否则不出货，谢谢合作！
8购买电子元件类，请具备一定的电子知识和经验，请谅解我们是销售，不是技术人员
9本店可开商品销售发票,200元起(加6%税点)。
10本店旺旺每天专人值守15小时左右，如果店长不在，可以通过旺旺留言或者QQ，EMAIL取得联系和提问。
*联系人:陈先生
手机：13798387998
电话：0755-83643613
联系QQ：2420900858、2277611673
E-mall：chenzige@126.com
批发★零售★配单
本公司提供一站式电子元器件配套服务，欢迎选购！量大价格更优惠！
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈紫阁
- 电话：0755-83643613
- 传真：0755-83643613
- 手机：
- QQ ：

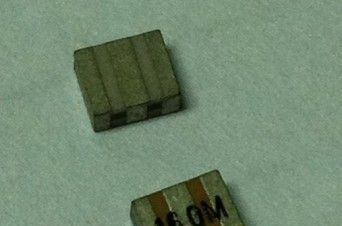

供应 村田晶振 村田陶瓷滤波器 石英晶体 CSTCC4M00G53-R0
信息内容：dzsc/19/0726/19072608.jpgdzsc/19/0726/19072608.jpg 深圳市福田区华科洋电子商行 主要市场经营晶振系列：石英晶体、谐振器、振荡器、音叉晶体、无源晶振、有源晶振、手机晶振、音响晶振、MP3、MP4晶振、汽车音响晶振、机顶盒晶振、遥控晶振、玩具晶振、电脑主板晶振、显示器晶振、硬盘晶振、光驱晶振、键盘晶振、鼠标晶振、摄像头晶振、蓝牙晶振、无线WIFI晶振、ADSL晶振、固定电话晶振、无线电话晶振、小灵通晶振、手机MTK振荡器、无线蓝牙晶振、GPS晶振、汽车倒车雷达晶振、汽车导航晶振、对讲机晶振、电视晶振、空调晶振、玩具游戏晶振、照相机晶振、测试仪器晶振、安防类晶振等等。 市场营销部地址：深圳市福田区华强北华强电子世界1号楼10A372 电话：0755-83643613 手机：13798387998 QQ：2277611673 联系人：陈先生 "

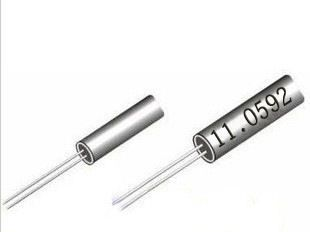

出售 低频晶振 谐振器 石英晶体 插件晶振 AT-308 11.0592MHZ
