SH15-M系列非晶合金配电变压器S9S11配电柜
| 价 格： | 57000.00 | |
| 应用范围： | 电力 | |
| 品牌： | 金山门 | |
| 型号： | SH15-M系列非晶合金配电变压器 S9 S10 S11 S13重庆变压器 成套变压器 SGB10(SGB11变压器控制变压器 | |
| 频率特性： | 中频 | |
| 电源相数： | 三相 | |
| 铁心形状： | 阶梯型 | |
| 冷却形式： | 液/油浸式 | |
| 铁心结构： | 心式 | |
| 绕组数目： | 双绕组 | |
| 防潮方式： | 开放式 | |
| 冷却方式： | 油浸自冷式 | |
| 外形结构： | 立式 | |
| 电压比： | 10K按客户要求（V） | |
| 效率(η)： | 96% | |
| 额定功率： | 10-20000（KVA） |
型号说明
dzsc/19/0711/19071147.jpg
dzsc/19/0711/19071147.jpg
变压器全年运行成本分析
变压器在传输功率的过程中其自身要产生有功功率的损耗（即空载损耗与负载损耗的总和）。此部分的损耗只要变压器在使用中就会产生，因此这里引入“变压器全年运行成本”这个参数，可反映出变压器运行一年所消耗的电费。
1、公式
Cp=[（8600×Po 3400×Pk） 0.05×（8600×Io×Pn 3400×Uk×Pn）]×0.9
2、参数说明
Po--------------------变压器空载损耗（kW）
Io--------------------变压器空载电流（%）
Pk--------------------变压器负载损耗（kW）
Uk--------------------变压器短路阻抗（%）
Pn--------------------变压器额定容量（kVA）
8600,3400-------------变压器全年运行空载，负载小时数（h）
0.05 -----------------无功当量
0.9-------------------电费（元/kW·h）（工业用电价）
注：变压器全年运行空载，负载小时数参照DL/T985-2005《配电变压器能效技术经济评价导则》关于机械行业数值。
3、变压器性能参数（部分）
dzsc/19/0711/19071147.jpg
4、变压器全年运行成本（部分）
dzsc/19/0711/19071147.jpg
从上表中可以看出，一台500kVA的SH15型非晶合金变压器运行一年后比S7硅钢片变压器节约13598元电费（0.9元/kW·h）。
由以上分析可得出，采用SH15-M非晶合金变压器，其年运行成本比国标S7变压器平均下降37.0%，比国标S9变压器平均下降23.0%。
SH15-M非晶合金变压器在空载损耗上的降低，较常规的叠片式变压器有显著的效果，对于节约电费、降低能耗，有极大的作用，尤其是对于负荷率较低的区域经济效益更为显著。
非晶合金变压器产品特色
■箱体四边角焊装不锈钢，加强结构强度，防锈防磁，美观大方，光洁亮丽，光体感强。
■油箱、夹件等经除锈、酸洗磷化、多次□漆处理，采用进口特殊防锈漆，不脱落褪色；采用不锈钢螺丝密封，永不生锈。
■采用不锈钢箱沿保护边框，既防锈又可以防止密封件老化，美观实用。
■密封件采用航天部西安四凯橡塑公司产品，所有密封件均采用成型件，密封面特殊处理，密封可靠。
■压板采用电工层压木，确保不变形，不爆裂，机械强度好。
■变压器铁心用非晶合金带材卷制而成，空载损耗比S11型变压器降低65%左右。
■变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量。
■抗短路能力：由于非晶合金铁心不能承受机械力的作用，加之矩形线圈的机械强度较弱，因此非晶合金变压器能过短路试验成为变压器领域的一个技术难题。本公司运用成熟的技术经验成功地攻克了这一难关，在沈阳国家变压器质量监督检验中心一举通过了短路试验。
技术条件
1、引用标准
■ GB1094.1-1996 电力变压器 第1部分 总则
■ GB1094.2-1996 电力变压器 第2部分 温升
■ GB1094.3-2003 电力变压器 第3部分 绝缘水平，绝缘试验和外绝缘空气间隙
■ GB1094.5-2003 电力变压器 第5部分 承受短路的能力
■ JB/T10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求
■ GB311.1-1997 高压输变电设备绝缘配合
"
- 所属城市：重庆 重庆市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋开平
- 电话：023-67236783
- 传真：023-67236783
- 手机：
- QQ ：
JMB-10KVA照明变压器JMB-5000VA照明变压器SBK-7000VA三相变压器
信息内容：dzsc/19/0716/19071626.jpgJMB单相隔离变压器原理是适用于50-60Hz的交流电路中，它广泛用于电子工业或工矿企业，JMB变压器型号是机床和机械设备中一般也路的控制电源，安全照明及指示灯的电源之用，以上就是单相变压器标准。JMB变压器尺寸如下：宗旨：（方达电源为JMB变压器厂家并为多家集团生产产品，质量硬，价格合理，定能让你放心！）技术特征：JMB变压器初次级绕组分开绕制，当次级只有一个绕组时，它担负变压器的全部额定容量，次级如兼有控制，照明及指示灯绕组时，则按各绕组容量分配分别绕制，对单绕组且有中间抽头的变压器，其各中间抽头容量，皆小于变压器的额定容量，只有电压输出端可担负额定容量。dzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpgdzsc/19/0716/19071626.jpg"

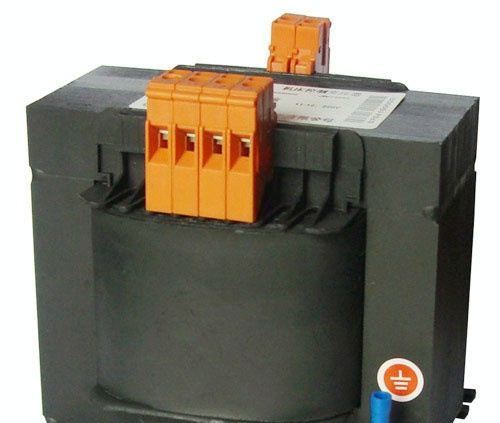

JBK5JBK3控制变压器机床变压器重庆变压器
