YB型系列预装式变电站ZBW系列变压器重庆变压器
| 价 格： | 1.00 | |
| 应用范围： | 电力 | |
| 品牌： | 金山门 | |
| 型号： | YB□型系列预装式变电站 重庆成套变压器 重庆矿用变压器 组合变压器 配电变压器 重庆工厂变压器 工程变压器 | |
| 频率特性： | 中频 | |
| 电源相数： | 三相 | |
| 铁心形状： | 阶梯型 | |
| 冷却形式： | 液/油浸式 | |
| 铁心结构： | 心式 | |
| 绕组数目： | 三绕组 | |
| 防潮方式： | 密封式 | |
| 冷却方式： | 强迫油循环 | |
| 外形结构： | 立式 | |
| 电压比： | 35K10K 按客户要求（V） | |
| 效率(η)： | 95% | |
| 额定功率： | 10-10000（KVA） |
一、概述 YB□型系列预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。 本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站的1/10～1/5，大大减少了建设费用。在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。 本产品符合GB/T17467-1998《高压/低压预装式变电站》标准和IEC1330标准。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
二、产品型号含义 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dzsc/19/0699/19069973.jpg | 三、使用条件 1、海拔高度：低于1000m； 2、周围环境温度 1)不超过 40℃ 2)不低于-25℃ 3)24小时周期内平均温度不超过 35℃ 3、地震水平加速度不大于0.4m/S2，垂直加速度不大于0.2m/S2。 4、无剧烈振动和冲击及爆炸危险场所。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四、基本参数 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
五、结构特点 1、本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室，变压器室和低压室。高压室功能齐全，高压室由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S7、S9以及其他低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。 2、高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠、操作维护方便。 3、采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。 4、箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
六、平面布置形式 YB□型系列预装式变电站，根据排列方式分“目”字（图1）和“品”字（图2）排列，也可以根据需要演化成其他型式。外形尺寸如图3和表2所示。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dzsc/19/0699/19069973.jpg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表2（参考尺寸） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dzsc/19/0699/19069973.jpg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表3（参考尺寸） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
八、常用接线方案 本箱变高、低压单元均采用组合式柜，按所需接线方案分别组合成高、低压配电系统即常用高、低压接线方案可选用，同时高压单元又可组合成环网型式等。（见表4、表5）
1、高压单元接线方案
表4-a（配装压气式负荷开关） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表4-b（配装真空负荷开关） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2、低压单元接线方案 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- 所属城市：重庆 重庆市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋开平
- 电话：023-67236783
- 传真：023-67236783
- 手机：
- QQ ：
ZBW-500KVA广西变电站250KVA贵州变压器SCB10-800KVA山东变压器

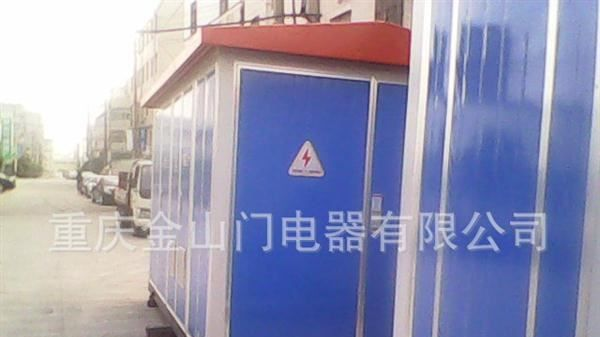

信息内容：dzsc/19/0701/19070193.jpg·产品概述YBW系列预装式变电站是将高压电器设备，变压器、低压电器设备等组合成紧凑型成套装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。YBW预装式变电站具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10～1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射端配电系统，是目前城乡变电站建设和改造的新型成套设备。YBW预装式电站符合GB/T17467-1998《高压/代压预装式变电站》国家标准。dzsc/19/0701/19070193.jpgdzsc/19/0701/19070193.jpgdzsc/19/0701/19070193.jpgdzsc/19/0701/19070193.jpgdzsc/19/0701/19070193.jpg重庆变压器生产 矿用变压器 四川变压器 拉萨变压器 山西变压器 箱式变压器 煤矿变压器 安徽变压器 巴中变压器 设备变压器 电子变压器 电力变压器 中频变压器 低频变压器 控制变压器 云南变压器 贵州变压器 六盘水变压器 贵阳变压器 成都变压器 昆...

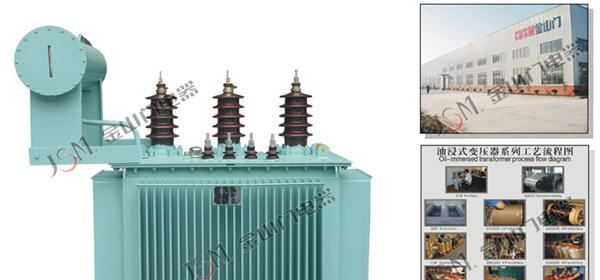

生产S9-1250KVA变压器设备变压器机床变压器新疆西藏四川变压器
