积层式铁氧体贴片电感.
| 价 格： | 0.06 | |
| 应用范围： | 谐振 | |
| 种类： | 电感线圈 | |
| 品牌： | 振亚达 | |
| 型号： | CMI0402/0603/0805/1206/1210 | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 小型固定式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 长方形 | |
| 工作频率： | 中频 | |
| 安装方式： | 贴片式 | |
| 骨架材料： | 无 | |
| 品质因数Q： | 1-100(min) | |
| 电感量： | 0.000001-0.047（mH） | |
| 额定电流： | 1-1000（mA） | |
| 分布电容： | 根据客户要求（F） |
dzsc/19/0666/19066622.jpg
CMI-系列
尺寸:
CMI0402 CMI0603 CMI0805 CMI1206 CMI1210
特性:
本产品属于单体结构确保高可靠性,经磁性保护电感间无交互耦合现象,适合高密度贴装,优良的焊锡性和耐热性,闭磁路的设计避免串音
用途:
适用于个人电脑,笔记本电脑,其他各类电子产品均可使用,
材质:
本产品采用磁性材料和积层式的技术结合,没有任何线圈缠绕,以氧化铁调料和内电极银浆一层一层印刷烧结而成,具有完美的密闭式电路和优良的磁性保护特点.
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王维伟
- 电话：755-27999889
- 传真：755-27999889
- 手机：
- QQ ：

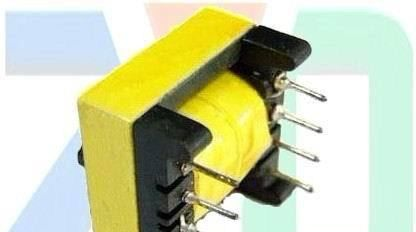

高频变压器
信息内容：产品说明：EC型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，适用于典型的变压器结构，EC/ER磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源变压器和阻流线圈。 EC型变压器的型号有EC2820，EC2828,EC2834,EC3535, EC3542，EC4042，EC4950，EC5345，EC70等。 下表列出部分产品的外形尺寸及输出功率。 随着磁材特性和工作频率的不同，输出功率会有所不同，表中数据仅供参考。 测试条件1KHz/1V，耐压AC2000V，绝缘电阻：DC500V ≥200MΩ。序号规格外型尺寸mm参考VA重量ABCf=50KHzf=100KHz参考值g1EC-282834304258352EC-35354629100150783EC-404047321802901104EC-424247412403801255EC-494958536501000191以上数据仅供参考。 dzsc/19/0756/19075679.jpg

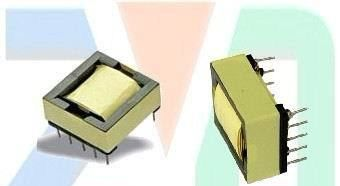

电子变压器
信息内容：dzsc/19/0813/19081331.jpg 产品说明：EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，具有损耗小、输出功率大、工作频率宽，温升低，性能稳定等特点。广泛应用电视机电源、LED电源、开关电源、导航等。但对PCB板的要求会提高；它比EFD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。 EPC变压器常用型号有EPC10，EPC13，EPC17，EPC19，EPC25，EPC30等 下表列出部分产品的外形尺寸及输出功率。 随着磁材特性和工作频率的不同，输出功率会有所不同，表中数据仅供参考。 测试条件1KHz/1V，耐压AC2000V，绝缘电阻：DC500V ≥200MΩ。序号规格外型尺寸mm参考VA重量ABCf=50KHzf=100KHz参考值g1EPC-9.5105.5101.12.592EPC-131491458113EPC-171911181420184EPC-192013211827215EPC-252717263659296EPC-27291736527535以上数据仅供参考。
