供应一系列0603 08 1206 贴片磁珠0805 150R 300MA
| 价 格： | 20.00 | |
| 应用范围： | 滤波 | |
| 种类： | 电感磁珠 | |
| 品牌/商标： | HY,TDK.村田 | |
| 型号/规格： | 0805 150R 300MA | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铜芯 | |
| 磁芯形状： | E形 | |
| 工作频率： | 低频 | |
| 安装方式： | 立式密封 | |
| 骨架材料： | 陶瓷 | |
| 电感量： | 0.02 | |
| 额定电流： | 300（mA） |
貼片磁珠
磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDRSDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。 磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。
磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。
磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加.
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈燕玲
- 电话：0755-83373801
- 传真：0755-83373801
- 手机：
- QQ ：
特价供应贴片三极管9014
信息内容：贴片的型号 丝印9011 1T9012 2T9013 J39014 J69015 M69016 Y69018 J8S8050 J3YS8550 2TY8050 Y18550 Y22SA1015 BA2SC1815 HF2SC945 CRMMBT3904 1AMMMBT3906 2AMMBT2222 1PMMBT5401 2LMMBT5551 G1MMBTA42 1DMMBTA92 2DBC807-16 5ABC807-25 5BBC807-40 5CBC817-16 6ABC817-25 6BBC817-40 6CBC846A 1ABC846B 1BBC847A 1EBC847B 1FBC847C ...

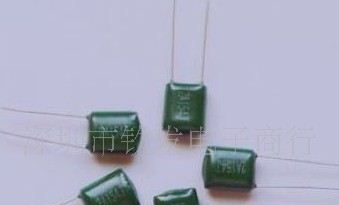

供应环保涤纶电容2A104J
