JK8002C霍尔开关接近开关传感器
| 价 格： | 18.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 茶花(chahua) | |
| 型号/规格： | JK8002C(M6,M8,M12) | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 开关型 | |
| 线性度： | 0.2（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 1 | |
| 漂移： | 1 | |
| 分辨率： | 0.02 |
JK8002C系列霍尔式接近传感器
简介
JK系列霍尔接近传感器（开关）是根据霍尔效应原理制成的新型自动化开关器件。本产品采用圆管形防水设计，达IEC144标准，外形尺寸与电气参数均参照日本立石电机株式会社OMRON产品。在工业自动化控制、包装、纺织、印刷机械、计数系统等领域有广泛的应用。JK系列按工作状态分为三类：JK-常开型、JB-常闭型、JZ-自锁型。
其特点：
*响应频率高 *多种保护功能，有工作状态指示灯
*重复定位精度高 *可以和编程控制器(PC)直接接口
*抗干扰能力强 *高可靠性，长寿命
技术参数
型号
参数
| JK
| JK JB JZ
| ||
8002C
| 8002C
| 8002C
| 8002C
| |
电源电压 (V)
| 4.5～24
| |||
负载电流 (mA)
| 20
| |||
工作距离 (mm)
| 8～11
| 8～11
| 8～11
| 8～11
|
输出低电平 (V)
| ≤0.4
| |||
响应频率 (KHz)
| 100
| |||
定位精度 (mm)
| 0.02
| |||
指示灯
| 无
| 有
| 有
| 有
|
输出方式
| NPN
| NPN / PNP
| NPN / PNP
| NPN / PNP
|
封装外形
| M6
| M8 M10 M12
| ||
工作温度 (℃)
| I - 40 ～ 125
| Ⅱ - 25 ～ 85
| ||
结构参数
u JK、JB、JZ系列均采用三芯护套电缆，长度为50cm。
u 接线方式 M6 M10 红：电源(Vcc)；兰：输出(VOUT)；黑：地线(GND)。
M8 M12 M18 红：电源(Vcc)；黄：输出(VOUT)；黑：地线(GND)。
u 外形尺寸(单位：mm) 如下图
u 配套磁钢采用Φ8×4钕铁硼磁钢S面(表面磁感应强度为0.3T)；也可以采用其他磁钢，但工作距离可能变化。
u 输出极性未明确要求者按NPN供货。
u 外形结构参数除附图外，还可根据顾客要求制作，电缆线长度可根据顾客要求供货。
u 订货请写明型号全称，如JK8002C-M6Ⅱ。
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘钰
- 电话：025-68900270
- 传真：025-68900270
- 手机：
- QQ ：

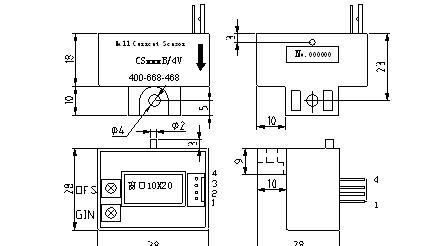

供应茶花CS600B系列霍尔电流传感器
