汽车继电器NVF4系列
| 价 格： | 3.50 | |
| 应用范围： | 控制 | |
| 品牌/商标： | 福特 | |
| 型号/规格： | NVF4 | |
| 产品系列： | NVF4 | |
| 触点形式： | 转换型 | |
| 额定电压： | DC12（V） | |
| 电流性质： | 直流 | |
| 外形： | 中型 | |
| 功率负载： | 中功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 100（Ω） | |
| 吸合电流： | 0.06（A） | |
| 释放电流： | 0.01（A） | |
| 线圈功率： | 1.8（W） | |
| 额定工作频率： | 50-60（Hz） |
产品特性
体积小、重量轻.
触点负载大（40A）.
触点形式有常开式（1A）和转换式（1C）.
供汽车、灯具配套使用.
具有插入式和印刷线路板式两种安装方式.
外型尺寸(L×W×H) NVF4-1: 26.5 × 26.5 × 24.5mm NVF4-2: 26.5 × 26.5 × 24.5( 16)mm
触点形式
（国内）1H 1D 1Z 1QH
（国外）1A 1B 1C 1U
触点材料AgPd（镜触点镀金）
触点负载1U,1A:2×20A 1ANO 40A/14VDC 1B: 30A/14Vdc 1C: NO: 40A/14VDC NC: 30A 40A/14Vdc
触点接触电阻<=30mΩ
切换功率 630W
切换电压75VDC
切换电流40A
机械寿命1 × 107
电气寿命1 × 105
线圈功耗1.6W 1.9W
线圈额定电压6,12,24Vdc
吸合电压Max 65%额定电压
释放电压Min 10%额定电压
复归电压
动作时间<=7ms
释放时间<=5ms
线圈允许电压VDC(max) 130%额定电压
绝缘电阻100MΩ (at 500V)
介质耐压
（触点间）50Hz, 500V
（触点线圈间）50Hz, 750V
冲击15G 11ms
振动10 ~ 40Hz双振幅1.5mm
环境温度-40 ~ 85°C
相对湿度85% (at 45°C)
重量31g
型号对照MATSUSHITA : CB SIEMENS : VF4dzsc/19/0646/19064662.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 肖明亮
- 电话：0755-28579097
- 传真：0755-28579097
- 手机：
- QQ ：
T73继电器YX202系列YX202-S-105D YX202-S-112D YX202-S-
信息内容：10A触点切换能力具有一组常开(4只脚),一组转换(5只脚)形式认证包括:CUL TUV CQC SGS 等 10A触点切换能力具有一组常开,一组转换触点形式重量:10G小型体积:19*15.5*15.8dzsc/19/0649/19064928.jpgdzsc/19/0649/19064928.jpg

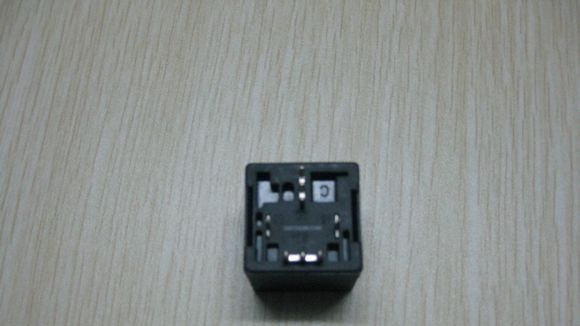

继电器HFV7
