1602LCD液晶屏黑底黄字/1602LCM液晶显示模块/1602LCD黑屏液晶
| 价 格： | 21.90 | |
| 屏幕尺寸： | 2（英寸） | |
| 色彩： | 黑底黄字 | |
| 像素： | 1602 | |
| 种类： | LCM液晶模块 | |
| 加工定制： | 是 | |
| 亮度： | 高亮 | |
| 点距： | 0.04（mm） | |
| 型号/规格： | 1602 | |
| 响应时间： | 1（ms） | |
| 分辨率： | 1602 | |
| 可视角度： | 270（°） | |
| 品牌/商标： | 国产 | |
| 对比度： | 可调 |
1602A是一种字符型液晶显示模块。共可以显示2行×16个字符，每个字符是由5×8点阵组成的字符块集。字符型液晶显示模块由字符型液晶显示屏（LCD），控制驱动主芯片SPLC780（或者兼容的芯片）及其扩展驱动芯片SPLC100（或者兼容的芯片），配以少量阻、容元件，结构件等装配在PCB板上而成。1602A采用COB工艺制作，结构稳固，使用寿命长。
1602A已广泛应用于智能仪表、通讯、办公自动化及军工领域。
1602A主要特性如下：
- 8位并行数据接口，适配M6800系列时序。
- 可选4位并行数据方式
- 具有内部字符发生器ROM，含192种字符（包括160个5×7点阵字符和32个5×10点阵字符）
- 具有64字节的自定义字符RAM，可自定义8个5×8点阵字符和4个5×11点阵字符
- 拥有80字节的显示存储器，存储当前所要的字符的字符代码。
- 低功耗、高可靠性
说明: 1602A有STN黄绿膜，蓝膜以及FSTN产品可选。背光有LED背光可选。用户可以根据需要自己选定常温、宽温或者超宽温产品。YB1602A默认的是5V供电配置。如有需要，用户可以选择低电压产品，可以使用3.3V直流电源供电。
- 外形参数表
项目 | 标准尺寸 | 单位 |
模块体积 | 80.0×36.0×12.0(低9.0) | mm |
定位尺寸 | 75.0×31.0 | mm |
视域 | 64.5×13.8 | mm |
字符点阵 | 16×2 | 位 |
点距离 | 0.60×0.75 | mm |
点大小 | 0.55×0.70 | mm |
- 模块硬件说明
- 接口说明
管脚 | 符号 | 电平 | 功能介绍 |
1 | VSS | 0V | 电源地 |
2 | VDD | 5.0V | 电源电压 |
3 | V0 | - | 液晶显示器驱动调节电压 |
4 | RS | H/L | RS=“H”,表示DB7～DB0为显示数据 RS=“L”,表示DB7～DB0为指令 |
5 | R/W | H/L | R/W=“H”,数据被读到DB7～DB0；R/W=“H”,数据被写到DB7～DB0 |
6 | E | H,H->L | 使能信号：R/W=“L”,E信号下降沿锁存DB7～DB0 R/W=“H”,E=“H” DRAM数据读到DB7～DB0 |
7 ～ 14 | DB0 ～ DB7 | H/L | 数据线 |
15 | LEDA | 5.0V | 背光正极 |
16 | LEDK | 0V | 背光负极 |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱俊秀
- 电话：0086 754 88724000
- 传真：075488729633
- 手机：13112553206
- QQ ：
12864LCD液晶显示屏、12864液晶屏/ 128*64液晶模块液晶显示模块

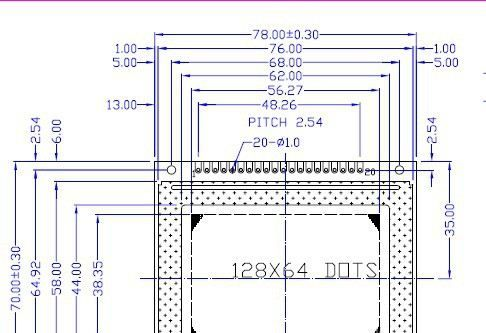

信息内容：dzsc/19/0645/19064545.jpg12864T是一款点阵型液晶屏，控制器是东芝的6963图文芯片控制器， 可以兼容240X128的接口，常规颜色是黄绿和蓝屏，黄绿屏的优势是 在背光不点亮的情况下显示依然看得见，蓝屏没有背光的话就不行，如果客户的产品使用条件要求比较高的话建议用黄绿屏，蓝屏显示大方美观些
LCM1604字符点阵液晶显示模块模组 lcd1604A1液晶显示屏 16*4

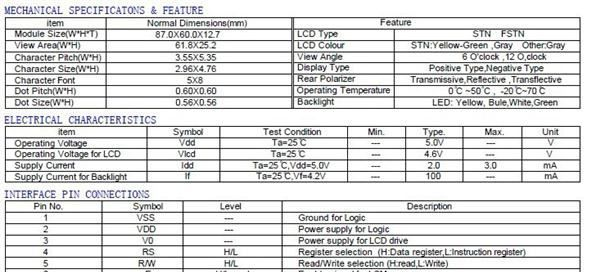

信息内容：dzsc/19/0650/19065047.jpgdzsc/19/0650/19065047.jpg公司现有产品:1. 可视化编程液晶显示模组2. 点阵图形液晶显示模组3. 点阵字符液晶显示模组4. 段码液晶显示模组5. 微机液晶显示界面控制器(含可视化编程控制板).公 司 目 标: 创行业同类产品价.公司经营理念: 价格赢得市场,诚信创造未来.公司经营宗旨: 应大众需求,让顾客赢利.公司质量方针：以满足客户需求为起点不断地实行产品质量的提高。
