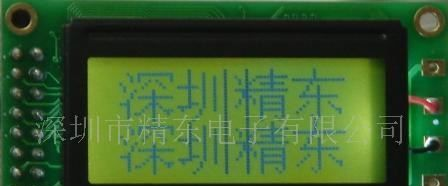

供应12864AZK中文字库液晶模块 LCD显示屏 显示模块 LCD
| 价 格： | 60.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 精东电子 | |
| 型号/规格： | JD12864AZK | |
| 种类： | LCM液晶模块 | |
| 屏幕尺寸： | 3.8（英寸） | |
| 色彩： | 黄绿 | |
| 亮度： | 200 | |
| 对比度： | 150 | |
| 分辨率： | 128*64 | |
| 像素： | 128*64 | |
| 点距： | 0.37*0.37（mm） | |
| 可视角度： | 6点/12点（°） |
模组自带中文字库(7920).外形78*70.黄绿.蓝屏可选.串口/并口选择.模组主要用于考勤内.通讯内.医疗输液系统控制.
液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置国标GB2312码简体中文字库（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。可与CPU直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。具有多种功能：光标显示、画面移位、睡眠模式等。
二、模块基本特性
视域尺寸：62.0×44.0mm
显示类型：黄底黑字
LCD显示角度：6点钟直观
驱动方式：1/32 duty，1/6 bias
连接方式：导电胶条，铁框
● 补充说明：模块外观尺寸可根据用户的要求进行适度调整。
引脚 | 名称 | 方向 | 说明 |
1 | VSS | - | GND（0V） |
2 | VDD | - | Supply Voltage For Logic ( 5v) |
3 | VO | - | Supply Voltage For LCD （悬空） |
4 | RS(CS) | I | H: Data L: Instruction Code |
5 | R/W(STD) | I | H: Read L: Write |
6 | E(SCLK) | I | Enable Signal，高电平有效 |
7 | DB0 | I/O | 数据0 |
8 | DB1 | I/O | 数据1 |
9 | DB2 | I/O | 数据2 |
10 | DB3 | I/O | 数据3 |
11 | DB4 | I/O | 数据4 |
12 | DB5 | I/O | 数据5 |
13 | DB6 | I/O | 数据6 |
14 | DB7 | I/O | 数据7 |
15 | PSB | I | H: Parallel Mode L: Serial Mode |
16 | NC | - | 空脚 |
17 | /RST | I | Reset Signal，低电平有效 |
18 | NC | - | 空脚 |
19 | LEDA | - | 背光源正极（ 5V） |
20 | LEDK | - | 背光源负极（OV） |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李刚
- 电话：0755-82400096
- 传真：0755-82419068
- 手机：13923757716
- QQ ：
供应JD64*32点阵中文字库液晶模块 LCD显示 显示屏 液晶模组
信息内容：此模组带ST7920中文字库控制.显示8个标准(16*16)汉字.主要替代数码显示8字.串口,并口选择.1. JD6432BZK液晶显示模块是64×32点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置国标GB2312码简体中文字库（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。可与CPU直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。具有多种功能：光标显示、画面移位、睡眠模式等。 2. 外观尺寸： 58.0×32.0X12.0mm 3. 视域尺寸: 38.0×16.0mm 二、模块引脚说明 JD6432BZK模块引脚说明 引脚名称方向说明1VSS-电源地（0V）2VDD-工作电压( 5V)3VO-悬空（LCD驱动电压输入 ）4RS(CS)I并行模式：H：数据 L: 指令串行模式：片选控制，高有效5R/W(STD)I并行模式：H：读状态 L: 写状态串行模式：数据信号输入6E(SCLK)I并行模式：使能控制，高有效串行模式：时钟信号输入7DB0I/O数据08DB1I/O数据19DB2I/O数据210DB3I/O数据311DB4I/O数据412DB5I/O数据513DB6I/O数据614DB7I/O数据715/RSTI复位16VEEILCD驱动电压输出17LEDK-背光源正极（ 5V） 18LEDA-背光源负极（OV）
