销售 DXM-2A 信号继电器
| 价 格： | 58.00 | |
| 应用范围： | 信号 | |
| 品牌： | ARC/阿城 | |
| 产品系列： | DXM-0.010A-1.2A | |
| 型号： | DXM-2A | |
| 触点形式： | 转换型 | |
| 额定电压： | AC/DC24-240（V） | |
| 电流性质： | 交流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 弱功率 | |
| 防护特征： | 防尘罩式 | |
| 直流电阻： | 10（Ω） | |
| 吸合电流： | 10（A） | |
| 释放电流： | 10（A） | |
| 触点切换电压： | 10（V） | |
| 触点切换电流： | 10（A） |

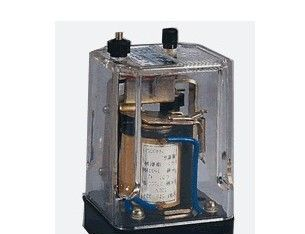

DXM-2A型信号继电器
1 用途
DXM–2A型信号继电器（以下简称继电器）适用于直流操作的保护线路和自动控制线路中作远方复归的动作指示。
2 结构与工作原理
继电器采用JK–5型壳体，外形尺寸及开孔图见附录2。背后端子接线图见图1。
继电器由密封触点、工作绕组、释放绕组、自锁磁铁和指示灯等组成。
继电器端子1–6（工作绕组）加入电压（或电流）时，线圈所产生的电磁场作用在触点簧片两端的磁通极性与放置在线圈内的磁铁极性相同，两磁通迭加，使触点闭合，在工作绕组断电后触点借磁铁进行自保持；当端子4–9（释放绕组）加入电压时所产生的磁场作用在触点簧片两端的磁通极性与磁铁极性相反，两磁通互相抵消，使触点返回，准备下一次动作。
3 技术数据
1.继电器规格及线圈参数见表1。
2.动作值和复归值
动作电压不大于70%额定值。
动作电流不大于额定值。
复归电压不大于70%额定值。
3.动作时间
工作绕组施加额定值时，动作时间不大于5ms。
4.返回时间不大于5ms。
5.绝缘电阻不小于300MΩ。
6. 介质强度
继电器所电路对外壳应耐受50Hz，电压2kV，历时1min试验而无击穿或闪络现象。
7.触点断开容量
在直流有感（τ= 5ms）回路，U≤250V，I≤0.2A为10W，在交流（cosφ= 0.4）回路，U≤250V，I≤0.2A为30VA。
8.功率消耗
a.工作绕组:电流绕组的功耗不大于0.15W，电压绕组的功耗不大于2W。
b.复归绕组的功耗不大于3.5W。
9.电寿命为5×103次。
10.重量约为0.4kg。
4 调试方法
1.首先应查清同极性端子然后进行接线，端子1-6为启动绕组，并且端子1为“ ”；端子4-9为复归绕组，并且端子4为“ ”。
2.端子1-6加以额定值的继电器应可靠动作。如不动，断开1-6，再将端子4-9加以额定值。如动作，则说明极性不对，磁铁方向装反或线圈断线。
3.在更换触点时，触点的动作安匝与磁铁要进行选配。动作值偏低，复归值偏高，则说明磁铁太强。若动作值偏高复归值偏低，则说明磁铁太弱。此时对触点与磁铁应重新选配。
4.继电器每付触点之间没有机械联锁，在动作与返回时在时间上有先后之差别，使用时要注意。
5 订货须知
订货时应指明产品型号、名称、规格及安装方式。
