R型变压器
| 价 格： | 150.00 | |
| 外形结构： | 卧式 | |
| 效率(η)： | 80-99 | |
| 电压比： | 220/1-800（V） | |
| 电源相数： | 单相 | |
| 铁心形状： | R型 | |
| 加工定制： | 是 | |
| 冷却形式： | 干式 | |
| 频率特性： | 低频 | |
| 应用范围： | 电源 | |
| 防潮方式： | 开放式 | |
| 额定功率： | 5-1200W/50（KVA） | |
| 冷却方式： | 自然冷式 | |
| 型号/规格： | R型变压器 | |
| 品牌/商标： | 圣松 |
R型变压器是干式变压器产品中的一枝新秀。其铁芯系采用宽窄不一的优质取向冷轧硅钢带卷制成腰圆形，而且截面呈圆形，不用切割即可绕制。
使用范围：
R型变压器可以用作所有电器的电源变压器或隔离变压器。特别适用于医疗设备、显示设备、音响设备、办公设备。
产品特点：
无噪声、漏磁小、空载电流小、铁损低、效率高；并且由于线圈是圆柱形，每圈的铜线长度短，所以，内阻小，铜耗低，温升低，过载波动小，爆发力比环形变压器还好。而且磁电流小由于它独特的设计安全系数高。
产品原理：
变压器组成部件包括器身(铁芯、绕组、绝缘、引线)、变压器油、油箱和冷却装置、调压装置、保护装置(吸湿器、安全气道、气体继电器、储油柜及测温装置等)和出线套管
下表是几种R型电源变压器的参考规格，实际生产会略有区别
R型变压器参数(单相) | |||||||||||
容量功率（VA） | 规格 | 形式 | 外形尺寸（mm） | 安装（mm） | 重量 | ||||||
A | B | C | D | E | F | G | （Kg） | ||||
4-8 | R-5 | 卧式 | 60 | 46 | 25 | 35 | 45 | 35 | 4×φ4 | 0.3 | |
8-10 | R-8 | 卧式 | 70 | 59 | 30 | 38 | 53 | 43 | 4×φ4 | 0.35 | |
8-15 | R-10 | 卧式 | 78 | 61 | 35 | 42 | 60 | 45 | 4×φ4 | 0.4 | |
侧式 | 78 | 35 | 63 | 55 | 24 | ||||||
立式 | 68 | 35 | 81 | 58 | 24 | ||||||
20-28 | R-20 | 卧式 | 81 | 70 | 38 | 44 | 60 | 50 | 4×φ4 | 0.5 | |
侧式 | 81 | 38 | 71 | 55 | 26 | ||||||
立式 | 75 | 38 | 84 | 65 | 26 | ||||||
25-40 | R-30 | 卧式 | 94 | 76 | 40 | 56 | 75 | 55 | 4×φ5 | 0.7 | |
侧式 | 94 | 40 | 78 | 65 | 28 | ||||||
立式 | 85 | 40 | 97 | 74 | 28 | ||||||
35--55 | R-40 | 卧式 | 93 | 78 | 42 | 54 | 75 | 60 | 4×φ5 | 0.9 | |
侧式 | 93 | 42 | 79 | 65 | 30 | ||||||
立式 | 87 | 42 | 96 | 76 | 30 | ||||||
45--65 | R-50 | 卧式 | 99 | 86 | 45 | 54 | 75 | 65 | 4×φ5 | 1 | |
侧式 | 99 | 45 | 86 | 65 | 32 | ||||||
立式 | 91 | 45 | 102 | 80 | 32 | ||||||
如有需要，可详谈！
- 所属城市：山东 济南
- [联系时请说明来自维库仪器仪表网]
- 联系人： 赵晓霞
- 电话：
- 传真：
- 手机：
- QQ ：

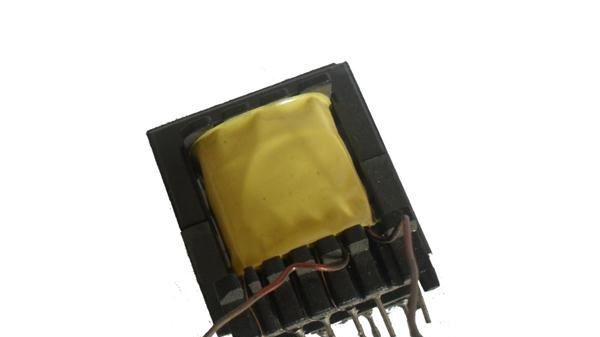

各种规格的插针式电源变压器 厂家供应
信息内容：用EI型硅钢做的变压器，具有成本低、体积小的特点，目前，小功率的电源变压器用EI型叠片的最多，应用最广。 用壳式铁芯绕制的变压器，一般用于小功率变压器，磁辐射较小。由于EI型铁芯冲制工艺简单，效率高，成本低， 且插针变压器安装方便，在各种型号变压器中备受青睐. 插针变压器又叫PCB变压器或插针式变压器、插针火牛，是一种变压器骨架模压上针脚（通常是用0.5mm-0.65mm的铜包钢）用焊接变压器的输入、输出绕组，并安装在PCB电路板上的变压器。 以下是几种变压器的相关参数： 序 号产品 型 号参 考 VA外 形 尺 寸安 装 孔 距安 装 孔重 量1EI28/8*12.5148*26*25402---3*40.112EI35/10*131.857*30*3248 2—4*50.133EI35/10*152.557*30*3248 2—4*50.144EI41/13*15.5363*33*36532—4*60.185EI41/13*18463*36*36532—4*60.216EI41/13*21565*39*36552—4*60.247EI41/13*266.565*44*36552—4*60.38EI48/16*16677*34*43642—4*60.269EI48/16*20777*39*43642—4*60.3310EI48/16*24877*43*43642—4*60.37 由于各种原因，只公布几种型号，如有需要，价格可详谈！ 顺颂商祺！ ...
供应各种规格行灯变压器
信息内容：行灯变压器也叫隔离安全变压器，适用于各类要求低电压的场合，从而保证操作者生命安全。安全隔离变压器 - 中国专利大全本实用新型涉及一种隔离变压器。可根据客户不同要求定做。 通过至少相当于双重绝缘或加强绝缘的绝缘使输入绕组与输出绕组在电气上分开的变压器。这种变压器是为以安全特低电压向配电电路、电器或其它设备供电而设计的。 特点： 安全和不安全：隔离变压器一般用在低压系统和工作环境比较复杂的地方，当人的身体接触到电源时由于不能形成回路，故而减轻对人身的伤害。 隔离变压器属于安全电源，一般用来机器维修保养用起保护、防雷、滤波作用。
