重庆变压器生产四川变压器生产贵州变压器生产变压器贵州变压器
| 价 格： | 52000.00 | |
| 应用范围： | 电力 | |
| 品牌： | 金山门 | |
| 型号： | 重庆变压器贵州变压器生产KBSG矿用隔爆型干式变压器重庆变压器湖南变压器贵州变压器四川变压器生产重庆变压器生产四川变压器生产矿用变压器生产贵州变压器 | |
| 频率特性： | 中频 | |
| 电源相数： | 三相 | |
| 铁心形状： | 薄带型 | |
| 冷却形式： | 干式 | |
| 铁心形式： | 心式 | |
| 绕组形式： | 三绕组 | |
| 防潮方式： | 密封式 | |
| 冷却方式： | 强迫油循环 | |
| 外形结构： | 立式 | |
| 电压比： | 按客户要求（V） | |
| 效率(η)： | 95% | |
| 额定功率： | 50-3150（KVA） |
dzsc/19/0619/19061943.jpg
1. 标准: GB1094-1996; GB8286-2005; GB3836-2000; GB/T10228-2008; EQV IEC726
2. 容量范围: 50-4000kVA
3. 电压等级: 6, 10kV
4. 调压方式: 无励磁调压
5. 分接范围: ±5%, ±2×2.5%或其它
6. 频率: 50Hz; 60Hz
7. 相数: 三相
8. 联结组别号: Yy0(d11), Dyn11或其它
9. 短路阻抗: 标准阻抗(详见技术参数表)
10. 温度: 145K
产品特点:
KBSG矿用隔爆型干式变压器符合GB8286-2005<<矿用隔爆型移动变电站>>标准的要求
绝缘材料热稳定性能好
适用于有混合气体和煤尘, 且有爆炸危险的矿井, 矿山, 隧道等环境
适用于不足以腐蚀金属和破坏绝缘的气体及蒸汽环境中
在额定频率为50Hz, 一次侧电压为6, 10kV, 中性点不接地的三相电力系统中运行, 为使用环境中的各种动力设备和各种用电装置提供电源
技术参数:
table 1
| 额定容量 | 电压组合 | 联结方式 | 损耗 Loss (W) | 空载电流 | 阻抗 | 重量 | 外形尺寸(mm) | 轨距 | ||||
| Rated Capacity | Voltage Group(kV) | Connection | 空载 | 负载 (75℃) | No-load current | Impedance | Weight | 长 (L) | 宽(W) | 高(H) | Gauge | |
| (kVA) | HV | LV | No-load | Load | % | % | (kg) | Dimension | (mm) | |||
| 50 | 6 | Yy0(d11) | 350 | 550 | 2.5 | 4 | 1350 | 2150 | 780 | 910 | 600 | |
| 100 | 520 | 920 | 2.5 | 4 | 1480 | 2200 | 800 | 1100 | ||||
| 200 | 820 | 1550 | 2 | 4 | 1980 | 2450 | 835 | 1285 | 600 900 | |||
| 250 | 950 | 1800 | 2 | 4 | 2670 | 2550 | 885 | 1325 | ||||
| 315 | 1100 | 2150 | 1.8 | 4 | 2850 | 2585 | 895 | 1340 | ||||
| 400 | 1300 | 2600 | 1.8 | 4 | 3050 | 2700 | 895 | 1450 | ||||
| 500 | 0.693/0.4 | 1500 | 3100 | 1.5 | 4 | 3590 | 2750 | 945 | 1475 | |||
| 630 | 1.2/0.693 | 1800 | 3680 | 1.5 | 4 | 3860 | 2770 | 960 | 1535 | |||
| 800 | 1.2 | 2050 | 4500 | 1 | 4 | 4975 | 2770 | 990 | 1600 | |||
| 1000 | 3.45 | 2350 | 5400 | 1 | 4 | 5900 | 2930 | 1060 | 1615 | |||
| 1250 | 2750 | 6500 | 1 | 4 | 6860 | 2965 | 1010 | 1640 | ||||
| 1600 | Yy0(d11) | 3350 | 8000 | 0.8 | 4 | 8480 | 3010 | 1175 | 1760 | |||
| 2000 | Dyn11 | 3800 | 9500 | 0.6 | 4.5 | 9180 | 3225 | 1220 | 1790 | |||
| 2500 | 4500 | 10600 | 0.6 | 5 | 13080 | 3580 | 1230 | 1850 | ||||
| 3150 | 5300 | 12500 | 0.6 | 5.5 | 16500 | 3820 | 1260 | 1890 | ||||
| 4000 | 6100 | 14000 | 0.6 | 6 | 19060 | 3930 | 1400 | 1890 | ||||
| 注: 以上数据仅供参考, 移动变电站的外形尺寸根据开关不同而不同 | ||||||||||||
| Note: The above data provides a reference only, movable transformer substation the basis switch of the shape size of transformer substation different but different | ||||||||||||
| 注(Note): 高压分接范围(Tapping range of high voltage) ±5%; ±2×2.5% | ||||||||||||
table 2
| 额定容量 | 电压组合 | 联结方式 | 损耗 Loss (W) | 空载电流 | 阻抗 | 重量 | 外形尺寸(mm) | 轨距 | ||||
| Rated Capacity | Voltage Group(kV) | Connection | 空载 | 负载 (75℃) | No-load current | Impedance | Weight | 长 (L) | 宽(W) | 高(H) | Gauge | |
| (kVA) | HV | LV | No-load | Load | % | % | (kg) | Dimension | (mm) | |||
| 50 | 10 | Yy0(d11) | 390 | 680 | 2.5 | 4 | 1450 | 2250 | 800 | 1010 | 600 | |
| 100 | 560 | 1050 | 2.5 | 4 | 1830 | 2400 | 845 | 1160 | ||||
| 200 | 950 | 1800 | 2 | 4 | 2360 | 2540 | 875 | 1400 | 600 900 | |||
| 250 | 1100 | 2100 | 2 | 4 | 2760 | 2620 | 900 | 1435 | ||||
| 315 | 1300 | 2500 | 1.8 | 4 | 2950 | 2650 | 915 | 1505 | ||||
| 400 | 1500 | 3000 | 1.8 | 4 | 3350 | 2710 | 950 | 1520 | ||||
| 500 | 0.693/0.4 | 1750 | 3500 | 1.5 | 4 | 3620 | 2770 | 950 | 1535 | |||
| 630 | 1.2/0.693 | 2000 | 4100 | 1.5 | 4 | 4500 | 2850 | 970 | 1660 | |||
| 800 | 1.2 | 2300 | 5100 | 1.2 | 4 | 5580 | 2910 | 1060 | 1615 | |||
| 1000 | 3.45 | 2600 | 6100 | 1.2 | 4.5 | 6450 | 3075 | 1050 | 1750 | |||
| 1250 | 3100 | 7400 | 1 | 4.5 | 6900 | 3145 | 1050 | 1790 | ||||
| 1600 | Yy0(d11) | 3800 | 8500 | 1 | 5 | 8430 | 3160 | 1220 | 1885 | |||
| 2000 | Dyn11 | 4500 | 9700 | 0.7 | 5 | 11030 | 3665 | 1220 | 1900 | |||
| 2500 | 5200 | 10800 | 0.7 | 5.5 | 14080 | 3780 | 1390 | 1900 | ||||
| 3150 | 6100 | 12800 | 0.7 | 5.5 | 18800 | 3880 | 1400 | 1900 | ||||
| 4000 | 7000 | 15000 | 0.7 | 6 | 21600 | 4210 | 1460 | 1900 | ||||
| 注: 以上数据仅供参考, 移动变电站的外形尺寸根据开关不同而不同 | ||||||||||||
| Note: The above data provides a reference only, movable transformer substation the basis switch of the shape size of transformer substation different but different | ||||||||||||
注(Note): 高压分接范围(Tapping range of high voltage) ±5%; ±2×2.5% dzsc/19/0619/19061943.jpgdzsc/19/0619/19061943.jpgdzsc/19/0619/19061943.jpg | ||||||||||||
- 所属城市：重庆 重庆市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋开平
- 电话：023-67236783
- 传真：023-67236783
- 手机：
- QQ ：
SG SBK JMB JBK矿用变压器重庆四川变压

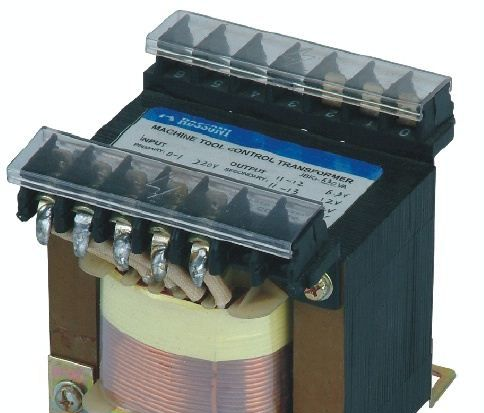

信息内容：SG系列单、三相干式变压器，是我公司多年来采用优质材料和先进的工艺技术而生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。 DG、SG系列单、三相干式变压器，主要用于交流50—60Hz，电压不超过500V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。主要技术特征： 1、输入电压：额定电压±10%2、输出电压：额定电压 5%（容载） 3、效率：≥95% 4、波形失真：无附加波形失真 5、功能：具有输入电压、输出电压、电流等指示 6、保护：具有过流保护 7、可长期连续长期无人值守工作8、绝缘电阻：≥50MΩ 9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象 10、过载能力：二倍的额定电流，维持一分钟。dzsc/19/0619/19061953.jpgdzsc/19/0619/19061953.jpgdzsc/19/0619/19061953.jpgdzsc/19/0619/19061953.jpgdzsc/19/0619/19061953.jpgdzsc/19/0619/19061953.jpg
SG-15KVA变压器380变200V变压器SG-100KVA变压器400KVA山西变压器

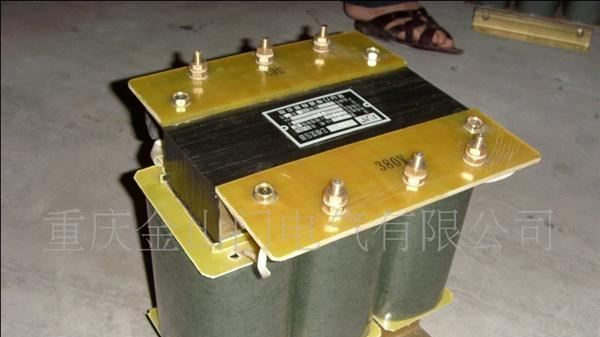

信息内容：dzsc/19/0620/19062021.jpg产品概况 SG变压器以加速空气循环,广泛应用于各种负载的不同电压等级,设备类别不受限制.其优点在于性能稳定功耗小,美观环保,可独立放置,可安装在机柜和设备控制柜内.其输入电压为常有交流440V,420V.380V,常用输出电压为三相交流380V.220V.200V.190V.173V.110V.100V,单相电压为交流127V.120V.110V.100V. 用户须知1、 开箱检查 a.箱体在运输过程中有无损坏。 b.机柜内的技术文件、合格证、保修卡及配件是否齐全。 c.变压器及其它元器件是否完好无损。 d.紧固件有否松动、移位，接线端子有否接触不良。2、 就位须知 a.变压器安装场地必须干燥通风，无强力振动，无灰沙雨水渗漏。 b.就位搬迁须小心轻放，严禁过分倾斜，就位后机器底盘受力要均匀，箱体放置平稳。 c.就位所在四周应有足夠的空间余地，确保机器的通风与维护保养。3、 绝缘要求 a.短接“输入”与“输出”端子并引出测试点。 b.测试点对地(机外壳)用1000兆欧表测试绝缘电阻，此值应大于2兆欧。4、 检查接线调试人员的步工作也是最重要的一项工作是仔细检查接线，这项工作是保证变压器可靠运行的关键，必须认真做好。具体如下： a.检查...
