供应海德干式环氧灌注变压器
| 价 格： | 5000.00 | |
| 外形结构： | 立式 | |
| 效率(η)： | 95% | |
| 电压比： | 380，440,1000/110，230（V） | |
| 电源相数： | 三相 | |
| 铁心形状： | E型 | |
| 加工定制： | 是 | |
| 冷却形式： | 干式 | |
| 频率特性： | 低频 | |
| 应用范围： | 电源 | |
| 防潮方式： | 密封式 | |
| 铁心形式： | 心式 | |
| 额定功率： | 10-1000（KVA） | |
| 冷却方式： | 风冷 | |
| 型号： | CFCD | |
| 绕组形式： | 双绕组 | |
| 品牌： | 国产 | |
| 属性： | 属性值 |
该系列SG型号变压器铁芯采用优质冷轧硅钢片精心叠制而成，能牢固地固定绕组，在使用条件下振动减至最小。
绕组由漆包线，玻璃丝包线或绝缘导线绕制而成，绝缘等级为B，F或H级。
变压器箱体由优质钢板制成，内装数台冷却风机，温度显示仪，结构上既充分考虑到空气流通，又能有效地防滴及防止鼠类进入内部。
接线板及接线柱在变压器箱体内部，引入电缆可方便地通过箱体左侧或右侧的填料函接到接线板上。
所有船用变压器均采用真空压力浸漆，保证所有产品良好的绝缘性能和防潮性能，确保产品介电性能优越
技术参数及外形尺寸Specifications and Technical data
技术参数Technical data
型号 Type | 额定容量 Rated Capacity (kVA) | 相数 Number or Phase | 初级电压 Primary voltage(V) | 次级电压 Secondary voltage(V) | 联结组标号 Connection symbol | 短路阻抗 Short circum impedance(％) | 空载损耗 No-load Loss(W) | 负载损耗 Load Loss (w75℃) | 空载电流 No-load Current(％) | 防护等级 Degree of Protecion | ||
50HZ | 60HZ | 50HZ | 60HZ | |||||||||
CFCD | 3 | 3 |
(410) 400 (390) (380) | 450 (440) (430) | 400 230 115 | 450 230 115 |
Yy0 Or Yd11 Or Dd0 | 3.5 | 60 | 90 | 13 |
IP22 IP23 |
5 | 3.5 | 95 | 135 | 11 | ||||||||
10 | 3.5 | 150 | 250 | 10 | ||||||||
16 | 3.5 | 175 | 365 | 8 | ||||||||
20 | 3.5 | 200 | 440 | 7 | ||||||||
25 | 3.5 | 240 | 460 | 6 | ||||||||
30 | 3.5 | 280 | 535 | 5 | ||||||||
40 | 3.5 | 290 | 580 | 4 | ||||||||
50 | 3.5 | 290 | 920 | 3 | ||||||||
63 | 3.5 | 340 | 1050 | 3 | ||||||||
80 | 3.5 | 390 | 1150 | 2 | ||||||||
100 | 3.5 | 460 | 1540 | 2 | ||||||||
125 | 3.5 | 520 | 1830 | 2 | ||||||||
160 | 3.5 | 580 | 2170 | 2 | ||||||||
200 | 3.5 | 650 | 2500 | 2 | ||||||||
250 | 3.5 | 890 | 3000 | 1.9 | ||||||||
300 | 4.0 | 1350 | 3600 | 1.8 | ||||||||
400 | 4.0 | 1450 | 3700 | 1.8 | ||||||||
500 | 4.0 | 1500 | 4300 | 1.7 | ||||||||
dzsc/19/0618/19061841.jpg
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘国华
- 电话：0523-88331044
- 传真：0523-88331044
- 手机：
- QQ ：

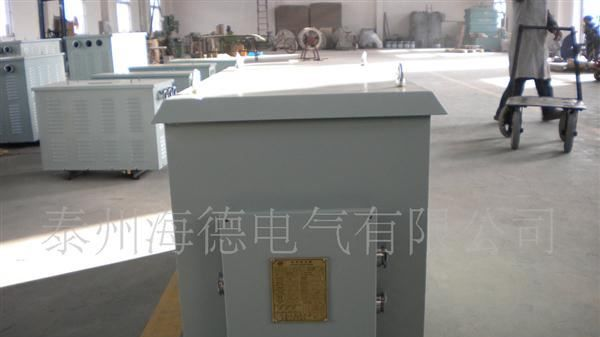

供应海德CSGD型船用照明电源变压器
信息内容：该系列CSGD2型号变压器铁芯采用优质冷轧硅钢片精心叠制而成，能牢固地固定绕组，在使用条件下振动减至最小。绕组由漆包线，玻璃丝包线或绝缘导线绕制而成，绝缘等级为B，F或H级。变压器箱体由优质钢板制成，结构上既充分考虑到空气流通，又能有效地防滴及防止鼠类进入内部。接线板及接线柱在变压器箱体内部，引入电缆可方便地通过箱体左侧或右侧的填料函接到接线板上。所有船用变压器均采用真空压力浸漆，保证所有产品良好的绝缘性能和防潮性能，确保产品介电性能。 外形尺寸及安装尺寸Dimension and Install Size 型号Type额定容量RatedCapacity(VA)外形简图Appearance figure外形尺寸Dimensions(mm)安装尺寸Install Size(mm)重量Weight(kg) LBHL1B1￠dCDGDⅡ15 8905255156203901223022.589053057062039512270309355355906804101430545114062064080047014425601200640700820500145407512006607608205101857090141076079090061818800105141076079090061818815120142576081090061818865135142576081090061818900150157578088010006182297018015758108801000634221180225157581093010006...

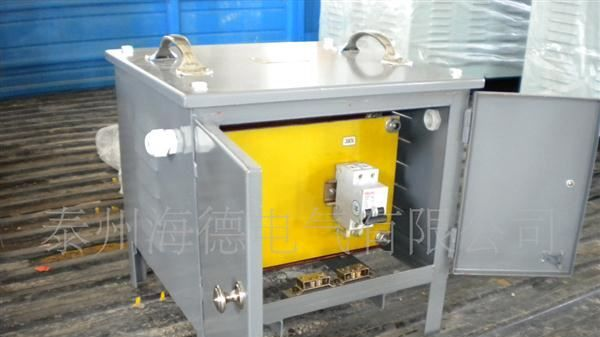

海德PDGD型码头安全电源变压器
