供应JPK-13/013真空继电器
| 价 格： | 面议 | |
| 产品品牌： | 万平 | |
| 产品型号： | JPK-13/013 |

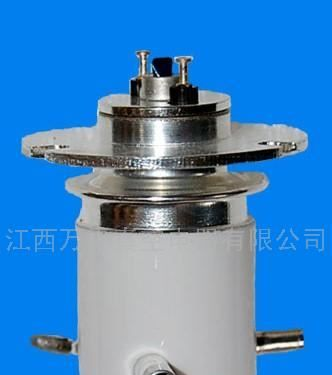

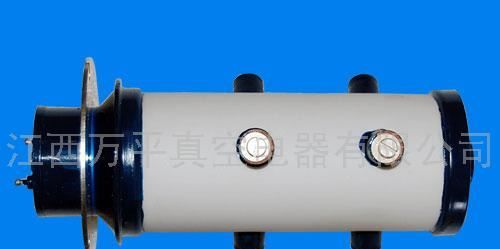

JPK型真空继电器 TYPE JPK VACUUM RELAYS
|
JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中。 |
触点参数 Contact Parameter
|
规格号 |
JPK-13/013 | |
|
触点组合形式 |
2Z | |
|
试验电压（直流或50Hz交流峰值）kV |
15 | |
|
额定工作电压(峰值)kV |
DC or AC 50Hz |
12 |
|
AC2.5MHz |
10 | |
|
AC16MHz |
8 | |
|
AC32MHz |
—— | |
|
额定承载电流(有效值)A |
DC or AC 50Hz |
50 |
|
AC2.5MHz |
30 | |
|
AC16MHz |
17.5 | |
|
AC32MHz |
10 | |
|
接触电阻Contact Resistance（Ω） |
0.12 | |
|
分布电容（pf） |
断开的触点间 Beteween Open Contacts |
1 |
|
触点与外壳间 Open Contacts to Ground |
2.5 | |
|
机械寿命(×104) |
1 | |
|
标称重量 Weight (g) |
160 | |
|
线圈数据 Coil Parameter 标称电压 Rated Voltage DC(V)26.5 吸合电压 Pull-in Voltage Max. DC(V)16 最小释放电压 Dropout Voltage. Min.DC(V)1~10 线圈电阻 Coil Resistance (Ω±10%)285 环境适应性能 Ambient Adaptability 温度范围℃Range of Temp.℃-55~125 冲击（11ms ,半正弦波）Shock,(11ms,1/2 Sine)m/s2(g)147（15） 高频振动HF Vibration m/s2(g),HZ98(10)55-2200 安装方式Mounting Form任意 |
