厂家直销 FFC/FPC 连接器0.5mm 间距 翻盖 4P-60P
| 价 格： | 0.25 | |
| 加工定制： | 是 | |
| 品牌/商标： | 龙佳 | |
| 型号/规格： | FPC连接器0.5mm间距 翻盖 | |
| 应用范围： | 显示屏 | |
| 种类： | FFC/FPC | |
| 接口类型： | ZIF | |
| 支持卡数： | 单卡 | |
| 读卡类型： | CF | |
| 形状： | 条形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防潮 | |
| 工作频率： | 低频 | |
| 接触件材质： | 磷青铜 | |
| 绝缘体材质： | LCP | |
| 芯数： | 4~60 | |
| 针数： | 4~60 |
dzsc/19/0605/19060519.jpg
FFC/FPC扁平电缆连接器间距有0.3、0.5、0.8、1.0、1.25、2.54mm，4~68屏数多规格系列广泛应用于音响、数码机、摄像机、汽车音响、电视机、打字机、计算器、收款机、电话、CD-ROM、VCD、DVD、复印机、打印机、无线仪器仪表、视叫设备及航空航天产品高新科技先锋 产 品 规 格 书
PRODUCT SPECIFICATION
【1】适用范围 SCOPE
本规格书适用于：0.5间距柔性扁平电缆连接器
This specification covers the 0.5mm Pitch FPC/FFC Connectors（series Locking）
【2】产品名称及型号 PRODUCT NAME AND PART NUMBER
产品名称 Product Name | 产品型号Part Number |
FFC/FPC扁平电缆连接器 |
|
|
|
【3】定格 RATINGS
项目 Item | 规 格 Requirement | ||
容许电压 Rated Voltage(MAX) | 50V | [AC/DC(有效值 Virtual value)50Hz] | |
容许电流 Rated Current(MAX) | 0.4A | ||
使用温度范围 Ambient temperature Range | -25℃ ～ 85℃ | ||
【4】性能 PERFORMANCE
4.1电气性能 Electrical Performance
项目 Item | 条 件 Test Condition | 规格 Requirement | |
4.1.1 | 接触电阻 Contact Resistance | 适合FPC/FFC嵌合；开放电压20mV以下；短路电流10mA的状态下测定。 Mate applicable FPC/FFC and measure by dry circuit，20mV MAX，10mA. | ≤20 mΩMAX |
4.1.2 |
绝缘电阻 Insulation Resistance | 适合FPC/FFC嵌合；相邻端子间或端子与地面间加DC 500V下测定。 Mate applicable FPC/FFC and apply 500V DC between adjacent terminal or ground. | 500MΩMIN |
4.1.3 |
耐电压 Dielectric | 适合FPC/FFC嵌合；相邻端子间或端子与地面间加AC 200V（有效值）历时1分钟下测定。 Mate applicable FPC/FFC and apply 200V AC（virtual value）for 1minute between adjacent terminal or ground. | 无击穿现象 No Breakdown |
4.2机械性能 Mechanical Performance
项目 Item | 条 件 Test Condition | 规格 Requirement | |
4.2.1 | 锁紧力及拔出力 Locking and Withdrawal Force | 适合0.3mm厚的FFC；用每分钟25±3mm的速度；平行地插入、锁紧、拔出。 Insert and extract applicable FFC at the speed rate of 25±3mm/minute. | 锁紧力 Locking 1.96*n (N) MAX 拔出力 Withdrawal 0.49*n (N) MIN |
4.2.2 | 端子保持力 Terminal /Housing Retention Force | 以用每分钟25±3mm的速度平行向外拉 Pull the terminal at the speed rate of 25±3mm per minute | 3.92N MIN |
4.3环境和其他性能 Environmental Performance and Others
项目 Item | 条 件 Test Condition | 规格 Requirement | ||
4.3.1 | 重复插拔 Repeated Insertion and Withdrawal | 无通电状态；以10次/分钟的速度插拔20次 Insertion and withdrawal actuator up to 20 cycles at the speed rate of less than 10 cycles/minute | 接触抵抗 Contact Resistance | 60 mΩMAX |
4.3.2 | 温度上升 Temperature Rise | 适合FPC/FFC嵌合；容许电流通电，温度测定。（UL 498） Carrying rated current load.（UL 498） | 温度上升 Temperature Rise | 30 ℃MAX |
项目 Item | 条 件 Test Condition | 规格 Requirement | ||
4.3.3 |
耐振动性 Vibration | DC 1mA通电状态下；嵌合轴沿XYZ三个方向振动；振幅1.5mm；频率10-55-10Hz/分；历时2小时 Amplitude：1.5mm P-P Sweep time：10-55-10Hz in 1 minute Duration：2 hours in each X.Y.Z. axes | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
瞬断 Discontinuity | 1 ms MAX. | |||
4.3.4 |
耐冲击性 Shock | DC 1mA通电状态下；嵌合轴沿相互垂直的6个方向；以490m/s2{50G}冲击；各3次 490m/s2{50G}，3 strokes in each X.Y.Z. axes. | 外观 Appearance | 无损坏 No Damage |
瞬断 Discontinuity | 1 ms MAX. | |||
4.3.5 |
耐热性 Heat Resistance | 适合FPC/FFC嵌合；85±2℃的空气中；放置96小时；再回到室温中放置1-2小时 85±2℃，96 hour | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.6 |
耐寒性 Cold Resistance | 适合FPC/FFC嵌合；-40±2℃的空气中；放置96小时；再回到室温中放置1-2小时 -40±2℃，96 hour | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.7 |
耐湿性 Humidity |
适合FPC/FFC嵌合；40±2℃、相对湿度90-95%的空气中；放置96小时；再回到室温中0.5小时内测定
Temperature：40±2℃ Relative Humidity：90-95% Duration：96 Hours | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
耐电压 Dielectric Strength | 必须满足4.1.3 Must meet 4.1.3 | |||
绝缘抵抗 Insulation Resistance | 20 MΩ MIN | |||
4.3.8 |
温度循环 Temperature Cycling | 适合FPC/FFC嵌合；-55±3℃ 30分钟；常温常湿 10-15分钟；85±2℃ 30分钟；常温常湿 10-15分钟，循环5次。 5 cycles of： a) -55±3℃ 30 minutes b) 85±2℃ 30 minutes | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
项目 Item | 条 件 Test Condition | 规格 Requirement | ||
4.3.9 |
耐盐雾性 Salt Spray | 适合FPC/FFC嵌合；35±2℃、5±1%的盐水喷雾48小时；试验后常温水洗；再室温干燥。 48±4 hours exposure to a salt spray from the 5±1% solution at 35±2℃. | 外观 Appearance | 无损坏、腐蚀 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.10 |
耐亚硫酸 SO2 Gas | 适合FPC/FFC嵌合；40±2℃、50±5ppm的亚硫酸中放置24小时 24 hours exposure to 50±5ppm. SO2 gas at 40±2℃. | 接触抵抗 Contact Resistance | 60 mΩMAX |
4.3.11 |
耐氨性 NH3 Gas | 适合FPC/FFC嵌合；浓度为28%的氨水容器中；放置40分钟。 40 minutes exposure to NH3 gas evaporating from 28% Ammonia solution | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.12 |
可焊性 Solder ability | 端子前端基准面0.2mm处浸入235±5℃的锡槽中；历时2±0.5 sec。 Soldering Time：2±0.5 sec. Soldering Temperature：235±5℃ 0.2 mm from terminal tip | 沾敷性 Solder Wetting | 沾敷面积95%以上
|
4.3.13 |
耐焊接热 Resistance to Soldering heat | 端子前端基准面0.2mm处浸入260±5℃的锡槽中；历时5±0.5 sec。 Soldering Time：5±0.5 sec. Soldering Temperature：260±5℃ 0.2 mm from terminal tip | 外观 Appearance | 无损坏、变形 No Damage |
( ) ：参考规格 Reference Standard
{ } ：参考单位 Reference Unit
【5】外观形状、寸法及材质PRODUCT SHAPE,DIMENSIONS AND MATERIALS
图面参照 Refer to the drawing.
名 称 NAME | 材 质 MATERIALS |
主体 Main body | LCP(本色) UL 94V-0 |
锁扣 Housing Lock | LCP(黑色) UL 94V-0 |
端子 Sit uip | 磷青铜 Phosphor Bronze |
焊片 Contact | 磷青铜 Phosphor Bronze |
备注 Remark | 金属表面镀锡 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林时峰
- 电话：
- 传真：
- 手机：13798381766
- QQ ：

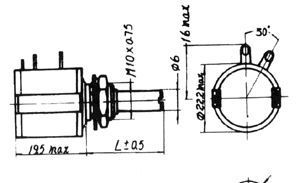

重点推荐 534-1-1 高精密多圈电位器
信息内容：dzsc/19/1528/19152802.jpg多圈精密电位器 534 封装直径 Package Diameter(mm）22形状 Shape圆形 Round转数 Number of Turns10密封型 SealableIP40轴 Shaft金属 Nickel Plated Rail电阻材料 Element线绕 Wirewound接线端 Terminal接线片焊接/侧 Solder Lug/Side输出特性－线性 Taper-LinearX线性度 Linearity±0.25%最小阻抗 Resistance-Minimum100Ω阻抗 Resistance-Maximum100K阻值误差 Tolerance resistance±2%～±10%额定功率 Power-Rating（W）2旋转角度 Angle of rotation3600°旋转寿命（无负载）Rotational Life (no load) Cycles10000轴径SHAFT DIAMETER6mm 产品说明：dzsc/19/1528/19152802.jpg

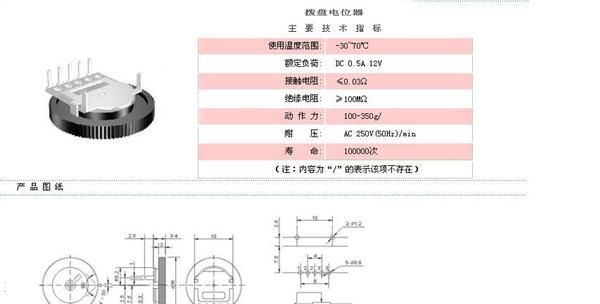

厂家直销 音量可调电位器 拨盘电位器
