高性价比霍尔电流传感器CSM040GT
| 价 格： | 45.00 | |
| 材料： | 混合物 | |
| 种类： | 霍尔 | |
| 加工定制： | 是 | |
| 防护等级： | IP63 | |
| 材料物理性质： | 磁性材料 | |
| 型号/规格： | CSM040GT | |
| 材料晶体结构： | 非晶 | |
| 线性度： | 0.1（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 1 | |
| 分辨率： | 1 | |
| 品牌/商标： | 奇霍 | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 1 | |
| 制作工艺： | 集成 |
CSM040GT系列霍尔电流传感器
应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
电参数 | ||||||
| 型号 | CSM010GT | CSM020GT | CSM025GT | CSM040GT |
|
IPN | 原边额定输入电流 | 10 | 20 | 25 | 40 | A |
IP | 原边电流测量范围 | 0～±20 | 0～±40 | 0～±50 | 0～±80 | A |
RM | 取样电阻 | 100±0.5% | 50±0.5% | 50±0.5% | 50±0.5% | Ω |
VSN | 副边额定输出电压 | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | V |
KN | 匝数比 | 1:1000 | 1:1000 | 1:1000 | 1:1600 |
|
VC | 电源电压 | 5(±5%) | V | |||
IC | 电流消耗 | IP=0 20 | mA | |||
Vd | 绝缘电压 | 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 |
| |||
εL | 线性度 | <0.1 | %FS | |||
X | 精度 | TA=25℃ ±0.7 | % | |||
V0 | 零点失调电压 | IP=0 TA=25℃ 2.5±1% | V | |||
VOT | 失调电压温漂 | IP=0 TA=-25～ 85℃ <±0.5 | mV/℃ | |||
TR | 响应时间 | <500 | ns | |||
di/dt | 跟随精度 | >50 | A/us | |||
f | 频带宽度(-1dB) | DC～200 | kHz | |||
TA | 工作环境温度 | -25～ 85 | ℃ | |||
TS | 贮存环境温度 | -40～ 100 | ℃ | |||
| 标准 | Q/3201CHGL02-2007 |
| |||
外形尺寸（mm） | ||||||
dzsc/19/0592/19059287.jpg | ||||||
使用说明 | ||||||
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。 2、可按用户需求定制不同额定输入电流和输出电压的传感器。 | ||||||
"
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶付刚
- 电话：025-52773843
- 传真：025-52773843
- 手机：
- QQ ：
南京奇霍（茶花港联）0-500A交流电流变送器A-CS500EK1T

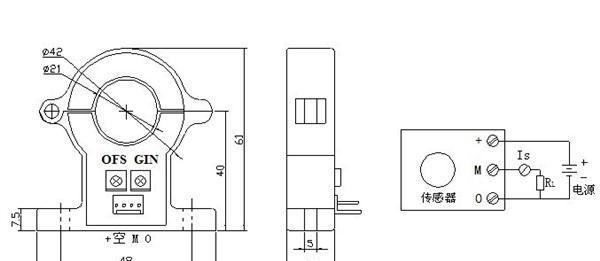

信息内容：A-CS500EK1T系列可拆霍尔交流电流传感器 应用霍尔效应的电流传感器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值成比例的4-20mA直流电流输出。电参数 型号A-CS030EK1TA-CS050EK1TA-CS100EK1TA-CS200EK1TA-CS300EK1TA-CS500EK1T IPN额定输入电流0-30(AC)0-50(AC)0-100(AC)0-200(AC)0-300(AC)0-500(AC)A(rms)IP测量电流范围0～60(AC)0～100(AC)0～200(AC)0～400(AC)0～600(AC)0～1000(AC)A(rms)IS副边输出电流4-20（DC）mARL负载电阻 80～450ΩVC电源电压24±5%VεL线性度<1%FSXG精度TA=25℃ ±0.5 % FSIOT失调电流漂移 IP=0 TA=-25～ 85℃ <0.005mA/℃Tr响应时间≤20msf响应频率 20Hz～10kHz Vd绝缘电压在原边与副边电路之间5KV有效值/50Hz/1分钟 TA工作环境温度 -25～ 85℃TS贮存环境温度 -40～ 100℃ 内部保护 无极性保护 外形尺寸（mm） 外部接线图dzsc/19/0601/19060164.jpg使用说明1、错误的接线可能导...
单电源 小体积 高精度霍尔电流传感器CSM040GBT5

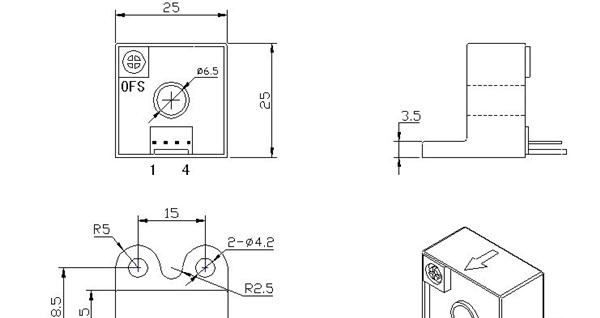

信息内容：CSM040GBT5系列霍尔电流传感器 应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 电参数 型号CSM010GBT5CSM020GBT5CSM030GBT5CSM040GBT5 IPN原边额定输入电流10202540AIP原边电流测量范围 0～±200～±400～±500～±80AVOUT副边额定输出电压1V±0.5%VVC电源电压 5(±2%)VIC电流消耗额定电流时 16--35mAVd绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 εL线性度<0.2%FSV0零点失调电压TA=25℃ 2.5±1%mVVOM磁失调电压 IPN→0 <±20mVVOT失调电压温漂 IP=0 TA=-25～ 85℃ <±0.5mV/℃Tr响应时间≤1μsf频带宽度(-3dB)DC～100kHzTA工作环境温度 -25～ 85℃TS贮存环境温度 -40～ 100℃RL负载电阻 ≥10KΩ 标准Q/320115QHKJ01-2010 外形尺寸（mm）dzsc/19/0768/19076828.jpg使用说明1、错...
