XQ系列螺纹连接普通圆形电连接器
| 价 格： | 38.00 | |
| 接口类型： | 1394 | |
| 接触件材质： | 铜合金 | |
| 针数： | 2~10 | |
| 种类： | 插头/插座 | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 线长： | 可供选择（mm） | |
| 应用范围： | 通讯 | |
| 型号： | XQ | |
| 工作频率： | 低频 | |
| 特性： | 三防 | |
| 绝缘体材质： | 硅橡胶 | |
| 品牌： | 国产 | |
| 支持卡数： | 多合一 | |
| 芯数： | 2~10 | |
| 读卡类型： | MS | |
| 制作工艺： | 车铣机制 |
XQ系列普通圆形电连接器
| 简介： 本系列产品主要适用于低压信号 连接，采用螺纹连接结构，该产 品具有体积小、防雨淋的特点、 防护等级可达IP67。 主要技术性能 环境性能 —工作温度：－20℃～70℃ | dzsc/19/0583/19058362.jpg |
机械性能
| —壳 体：铜合金 | —接 触 件：铜合金 |
| —镀 层：镍 | —镀 层：金 |
| —绝缘体：热塑性材料 | —机械寿命：250次 |
电气性能
—接触电阻及额定电流
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
| Φ1 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
—额定电压、 耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿 热 | 500 | 750 | ≥100 |
| 高 温 | 500 | ---- | ≥500 |
| 低气压条件4.39kpa | 250 | 350 | ---- |
标志、代号及意义
dzsc/19/0583/19058362.jpg

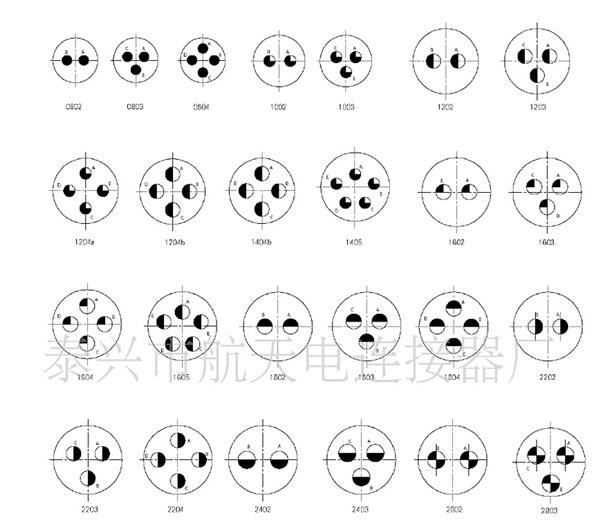

接点排列图（装针绝缘体插合面视图）
dzsc/19/0583/19058362.jpg
XQ9插座外形及安装尺寸（螺母并紧）
dzsc/19/0583/19058362.jpg
XQ9插头外形及尺寸
dzsc/19/0583/19058362.jpg
XQ12插座外形及安装尺寸（螺母并紧）
dzsc/19/0583/19058362.jpg
XQ12插座外形及安装尺寸（方法兰）
dzsc/19/0583/19058362.jpg
XQ12插头外形及尺寸
dzsc/19/0583/19058362.jpg
XQ16插座外形及安装尺寸（螺母并紧）
dzsc/19/0583/19058362.jpg
XQ16插座外形及安装尺寸（方法兰）
dzsc/19/0583/19058362.jpg
XQ16插头外形及尺寸
dzsc/19/0583/19058362.jpg
