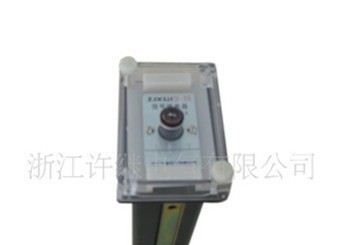

优质DS-115、116、121时间继电器
| 价 格： | 1.10 | |
| 应用范围： | 时间 | |
| 品牌/商标： | 国产 | |
| 产品系列： | DS | |
| 型号/规格： | DS | |
| 触点形式： | 一开一闭 | |
| 额定电压： | DC24-240（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | 1（Ω） | |
| 吸合电流： | 1（A） | |
| 释放电流： | 1（A） | |
| 触点切换电压： | 1（V） | |
| 触点切换电流： | 1（A） |
Y表示直流电压动作，J表示交流电压动作，L表示电流动作 ，产品带X
DS-110 120系列时间继电器 | ||||||||||||||||||||||||||||||||
1 用途 该系列时间继电器用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。 继电器具有一付瞬时转换触点和一付延时动合主触点，对于DS-114，115，116，124，125， 126型继电器多一付延时滑动主触点。 继电器的线圈固定于U型磁铁内，当施加电压于线圈两端时，唧子(铁芯)被吸入，瞬时动合触点闭合，动断触点断开，同时延时机构开始走动，在延时机构拉力弹簧的作用下，经过一定的时间(整定时间)后延时动合主触点闭合(对于DS-114、115、116、124、125、126型继电器则先闭合滑动主触点，再经过一定时间后闭合动合主触点)。继电器施压从加电压的瞬间起，到动合主触点闭合止的这一段时间(即延时)可借改变静触点的位置以调整之，并且由指针直接在继电器的标度盘上指明，当线圈断电路，唧子和延时机构在塔形弹簧的作用下瞬时返回到原来位置。 继电器安装在垂直面板上，可从板前或从板后接线。 继电器的内部接线图见图1
图1 DS-100 120系列继电器内部接线图(背视)
图2 DS-110，120系列继电器外形尺寸
a)板前接线开孔 b)板后接线开孔 图3 DS-110，120系列继电器开孔尺寸 |
型另加15元，带Q加20元，产品带C位长期工作型，外附电阻
