SAG--原装进口25位多圈并行输出值编码器 上海楚嘉
| 价 格： | 面议 | |
| 品牌： | 丹麦SCANCON/原装进口25位多圈并行输出值编码器 | |
| 型号： | SAG-PPC0G-1213 –C100-CRW | |
| 种类： | 光学 | |
| 材料： | 金属 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP65 | |
| 线性度： | 0。1（%F.S.） | |
| 迟滞： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 灵敏度： | 0.1 | |
| 漂移： | 0.1 | |
| 分辨率： | 8192 |
丹麦SCANCON原装进口25位多圈并行输出
型号 SAG-PPC0G-1213–C100-CRW
*方便的加强型工业自动化产品
*快速并行数字输出，推挽式(带短路保护)
*单圈分辨率65536 (16位),多圈转动16384圈
*宽工作电压，极低的耗电流。
*输出码为格雷码(二进制码可选)
电气参数
机械参数
时钟输入 | 通过光电耦合器 |
数据输出 | 采用RS422的线路驱动器 |
工作频率 | 4.5k-50KHz |
工作电压 | 10-30V DC极性保护 |
刷新周期 | ＜10us |
消耗电流 | ≤400Ma(10V DC)≤180Ma(24V DC) |
连接方式 | 连接器或电缆出线 |
工作温度 | -40℃-85℃ |
防护等级 | 外壳、电气 IP66;轴侧:IP64 |
外壳 | 铝,不锈钢可选 | ||
负载 | 轴向：≤ 40 径向：≤ 110 N | ||
起动转矩 | ≤3Ncm（不带轴承密封圈） | ||
允许转速 | ≤ 6000 RPM | ||
冲击 | ≤100g | ||
振动 | ≤10g | ||
安装法兰 | 夹紧(R) | 同步(S) | 轴套(H) |
主轴轴径 | 10mm | 6mm/10mm | 15mm |
主轴轴长 | 20mm | 10mm/20mm | 15mm--30mm |
输出接口 输出电路
传输:通过两跟晶体管在推挽电路中进行数据传输
距离:传输距离长达50m抗干扰能力强
类型:方便连接带数字I/O的一般PLC
代码:二进制码传输,带锁存功能
接线定义:
20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 210 | 211 | 212 | 213 |
白 | 棕 | 绿 | 黄 | 灰 | 粉 | 蓝 | 红 | 黑 | 紫 | 灰粉 | 蓝红 | 白绿 | 棕绿 |
214 | 215 | 216 | 217 | 218 | 219 | 220 | 221 | 222 | 223 | 224 | 锁存 | GND | 10-30V |
白黄 | 黄棕 | 白灰 | 灰棕 | 白粉 | 粉棕 | 白蓝 | 棕蓝 | 白红 | 棕红 | 白黑 | 灰绿 | 粉绿 | 黄粉 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王业金
- 电话：021-33516750
- 传真：021-33516750
- 手机：
- QQ ：
TS5207N577

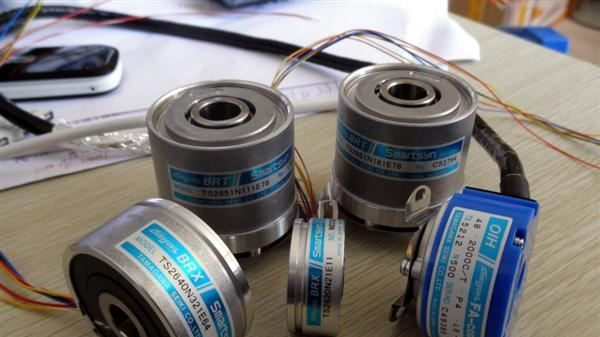

信息内容：OIS38系列日本多摩川编码器/OIS68系列日本多摩川编码器日本多摩川(TAMAGAWA)公司研究出旋转变压器,可以替代旋转编码器,采用无刷设计， 所以无需维护， 使用可靠，寿命长， 对机械和电气噪音不敏感。由于旋变以上特点， 所以被广泛应用在特别是高温、严寒、潮湿、高速、高震动等旋转编码器无法正常工作的场合、如机器人系统、伺服系统、工程机械、 电动汽车、电力冶金、纺织印刷、航空航天等领域。OIS38系列日本多摩川编码器/OIS68系列日本多摩川编码器主要特点：● 操作温度范围宽：（-55℃至 155℃）● 能用在恶劣的环境中工作振动：196m/s2 (20G)在10－500Hz时耐冲击：981m/s2 (100G)● 湿度：在60℃时，最小相对湿度为90％● 高速旋转：100～500s-1 (6000～3000min-1)● 由于采用无刷结构，所以旋变可以高可靠性和长寿命● 位置检测OIS38系列日本多摩川编码器/OIS68系列日本多摩川编码器主要型号有TS2640N321E64、TS2620N21E11、TS2225N12E102、TS2225N13E102、TS2651N141E78、TS2651N181E78、TS2651N111E78等。 有意者请致电:13524896408(楚小姐）"
