F连接器，F接头，F插座插头，F90度射频连接器
| 价 格： | 2.10 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | DOSIN-F | |
| 应用范围： | 通讯 | |
| 种类： | 射频同轴(RF) | |
| 接口类型： | F | |
| 支持卡数： | 单卡 | |
| 形状： | 圆形 | |
| 制作工艺： | 冷压 | |
| 特性： | 防潮 | |
| 接触件材质： | 铜 | |
| 绝缘体材质： | PP | |
| 芯数： | 1 | |
| 针数： | 5 |
| 主要技术特性 TECHNICAL CHARACTERISTICS | |||||||||
| 温度范围 Temp.range -40～ 60°C | |||||||||
| 振 动 Vibration 100m/s2 (10～500Hz) | |||||||||
| 特性阻抗 Impedance 75Ω | |||||||||
| 频率范围 Frequency Range DC～1GHz | |||||||||
| 工作电压 Working Voltage 170V max (有效值) | |||||||||
| 耐 压 Withstand Voltage 500V rms (海平面有效值) | |||||||||
| 接触电阻 Contact resistance | |||||||||
| 内导体之间 Center Contact ≤ 10 mΩ | |||||||||
| 外导体之间 Outer Contact ≤ 5 mΩ | |||||||||
| 绝缘电阻 Insulation resistance ≥ 1000 MΩ | |||||||||
| 电压驻波比 VSWR 直式 Straight ≤ 1.20 | |||||||||
| 弯式 Right angle ≤ 1.30 | |||||||||
| 耐用性 Durability(mating) ≥500次（cycles） | |||||||||
| 材料与涂覆 MATERIAL & PLATING | |||||||||
| 壳体 shell 黄铜 brass 镀亮镍 nickel plated | |||||||||
| 插针 contact pin 黄铜 brass 镀金或银 gold or silver plated | |||||||||
| 弹性接触件elastic contact 锡青铜beryllium or tin brass 镀金或银 gold or silver plated | |||||||||
| 绝缘体 insulator 聚四氟乙烯或聚乙烯PTFE or PE | |||||||||
| 压接套 crimping suite 铜合金 copper alloy 镀亮镍 nickel or gold plated | |||||||||
| o型密封件o-ring sealing 硅橡胶 6146 silastic | |||||||||
| 适用技术标准 APPLICABLE STANDARD | |||||||||
| IEC 60169-24 | |||||||||
dzsc/19/0548/19054830.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 管小猛
- 电话：769-81153906
- 传真：769-81153906
- 手机：
- QQ ：

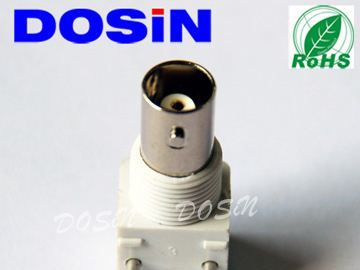

BNC视频接插件，BNC白胶75欧姆90度连接器
信息内容：主要技术特性 TECHNICAL CHARACTERISTICS 温度范围 Temp.range -65～ 165°C (PE Cable -40～ 85°C) 振 动 Vibration MIL-STD-202, Method 213 特性阻抗 Impedance 50Ω, 75Ω 频率范围 Frequency Range DC～4GHz 工作电压 Working Voltage 500V max (有效值) 耐 压 Withstand Voltage 1500V rms (海平面最小值) 接触电阻 Contact resistance 内导体之间 Center Contact ≤ 1.5 mΩ 外导体之间 Outer Contact ≤ 1 mΩ 绝缘电阻 Insulation resistance ≥ 5000 MΩ 电压驻波比 VSWR 直式 Straight ≤ 1.22 弯式 Right angle ≤ 1.30 耐用性 Durability(mating) ≥500次（cycles） 材料与涂覆 MATERIAL & PLATING 壳体 shell 黄铜 brass 镀亮镍 nickel plated 插针 contact pin 黄铜 brass 镀硬金或银 gold or silver plated插孔...

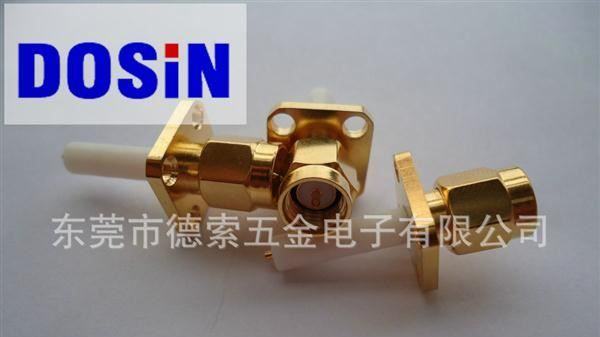

SMA射频同轴连接器/SMA-JFD
