供应《晶正》牌平板式ZP300A 凸型 整流管 可控硅 整流器
| 价 格： | 75.00 | |
| 工作温度范围： | 100（℃） | |
| 材料： | 硅(Si) | |
| 是否进口： | 否 | |
| 是否提供加工定制： | 是 | |
| 正向平均电流,IF： | 300 | |
| 反向浪涌电压,Vrrm： | 1200 | |
| 型号/规格： | ZP300A（凸型） | |
| 用途： | 多用途 | |
| 产品类型： | 整流管 | |
| 品牌/商标： | 晶正 | |
| 封装： | 金属 |
dzsc/19/0536/19053672.jpg
特征
■正向平均电流：5-500A■反向重复峰值电压：200-5000V■金属螺柱型结构■真空 氢气保护焊接技术■全封闭陶瓷-金属螺柱型结构■符合GB4939-85标准■螺栓为阴极或阳极的正向或反向结构
典型应用
■AC/DC变换器■直流电源■机床控制■化工电解■电机励磁■电镀电源
参数表
型号Type | 正向平均电流 IF(AV) A | 正向有效值电流 IFRMS A | 通态峰值电压 VTM V | 反向重复峰值电压 VRRM V | 反向重复峰值电流 IRRM mA | 结壳热阻 Pjc ℃/W | 工作结温 Tj ℃ | 外型 Outline | 推荐散热器 |
ZP5A | 5 | 7.9 | ≤1.6 | 200～2000 | ≤2 | ≤4.0 | -40～150 | A1 | SZ13 |
ZP10A | 10 | 16 | ≤1.6 | 200～2000 | ≤2 | ≤2.5 | -40～150 | A2 | SZ14 |
ZP20A | 20 | 31 | ≤1.6 | 200～2000 | ≤6 | ≤1.4 | -40～150 | A3C1 | SZ15 |
ZP30A | 30 | 47 | ≤1.6 | 200～2000 | ≤6 | ≤1.0 | -40～150 | C2 | SZ16 |
ZP50A | 50 | 79 | ≤1.6 | 200～2000 | ≤12 | ≤0.6 | -40～150 | C3G1 | SZ16 |
ZP100A | 100 | 160 | ≤1.8 | 200～2000 | ≤12 | ≤0.3 | -40～150 | C4G2 | SL17 |
ZP200A | 200 | 310 | ≤1.8 | 200～3000 | ≤12 | ≤0.2 | -40～150 | C5G3 | SL18 |
ZP300A | 300 | 470 | ≤1.8 | 200～3000 | ≤15 | ≤0.11 | -40～150 | C6G4 | SL18 19 |
ZP500A | 500 | 630 | ≤1.8 | 200～5000 | ≤15 | ≤0.068 | -40～150 | C7G8 | SL20 |
上海晶力整流器有限公司生产晶正牌可控硅模块：普通整流管螺旋型系列ZP5A-500A
普通整流管平板凹型：ZP200A-1000A
普通整流管平板半凸型：ZP200A-5000A
普通晶闸管螺栓型：KP5A-500A
普通晶闸管平板凹型：KP100A-1000A
普通晶闸管平板半凸型：KP200A-5000A
高频晶闸管平板半凸型：KG200A-1000A
快速晶闸管平板凹型：KK200A-1000A
快速晶闸管平板半凸型：KK200A-2500A
双向晶闸管螺栓型：KS5A-200A
双向晶闸管平板式：KS100A-1000A
除以上所列产品外，我公司还可以为顾客的需要定做各种相关产品，我公司竭诚欢迎您的合作！
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈安
- 电话：0577-62755701
- 传真：0577-62755701
- 手机：
- QQ ：
供应《晶正》 KS500A 凸型 平板式 双向晶闸管 可控硅 硅整流
信息内容：产品图片 dzsc/19/0540/19054069.jpgdzsc/19/0540/19054069.jpg产品特点 ■特点 □双向晶闸管是在同一蕊片上制作两只晶闸管，二者反向并联,封在同一管壳中。 □各项技术参数符合并优于机械工业部标准JB4192—86的规定。 □阴极和阳极都阴采用了短路发射极结构,因此获得了耐高电压、耐高温及开关速度快的优良性能。■应用□适应于各种电子开关装置的电路中。 □用户应选配合适的散热器。 □安装散热器时应保证各接触面的洁净，紧固力应略大于表中规定值。■说明工作温度上限为元件工作结温或称为额定结温，即Tjm：125℃

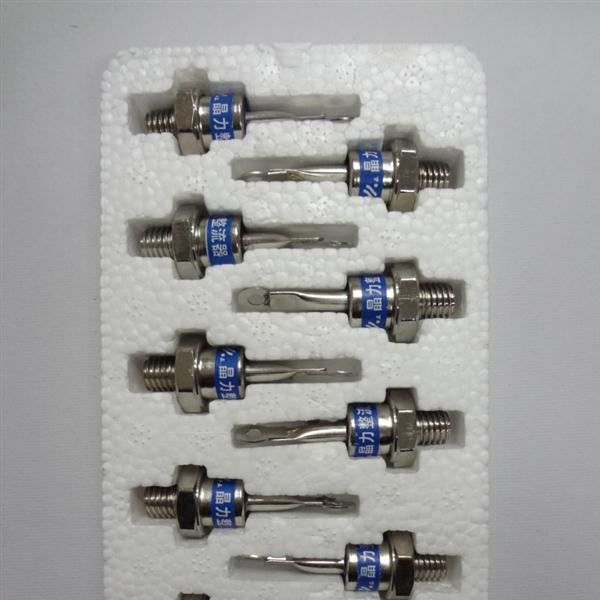

供应《晶正》牌 螺旋型（3CT） KP20A/1200V普通晶闸管 可控硅
信息内容：产品图片dzsc/19/0545/19054532.jpgdzsc/19/0545/19054532.jpgdzsc/19/0545/19054532.jpg产品特点 ■特征□通态平均电流：5-5000A□正反向重复峰值电压：100-5000V□全密封陶瓷-金属螺栓型结构 □全密闭玻璃-金属螺栓型结构 □全密封陶瓷—金属平板结构 □符号JB／T8950.2-1999标准 □符合IEC国际电工委员会标准■典型应用□直流电机控制 □直流电源控制 □交流开关及温度控制 □同步电机励磁
