SG-2 , ST-3 , ST-2 , SZ-6振动速度传感器
| 价 格： | 585.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 春辉 | |
| 型号： | SG-2 ST-3 ST-2 SZ-6型速度传感器 | |
| 种类： | 速度 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 121 | |
| 线性度： | 0.002（%F.S.） | |
| 迟滞： | 0.4（%F.S.） | |
| 重复性： | 0.333（%F.S.） | |
| 灵敏度： | 0.01 | |
| 漂移： | 1 | |
| 分辨率： | 1 |
- SG-2型速度传感器和振动监视器一起使用，可以进行连续长期监测。
- 工作原理是基于一个机械能转换成电能的一次元件。它是由二个线圈被固定在传感器上，中间一块磁钢通过弹簧片连在壳体，磁钢在线圈内运动，因此产生感应电动势。该电压正比于机壳的速度，称之为速度传感器。
- SG-2速度传感器具有体积小、密封性好，使用寿命长。由于采用双线圈结构，它能使有效信号迭加，干扰信号衰减，有效地提高了抗干扰能力，是原SG-1型传感器升级改进型产品。
- 技术指标
- 频率范围：10～300Hz
- 灵 敏 度：30.0mv/mm/s /- 2mv
- 加速度：8g
- 测量范围：2mm(p-p)
- 使用环境：-25～100℃(SC-l、SG-2型)
- -25～160℃(SC-1W、SG-2W型)
- (W表示高温型传感器)
- 测量方式：垂直、水平
- 外形尺寸： φ 35 x 65
- 重 量：0.25KG
- 安装固定螺孔：M10 x 1.5 深度10mm
- ?ST-3 ST-2 SZ-6型速度传感器主要用于测量各种汽轮机,压缩机,风机和泵等旋转机械的轴承盖振动.它是由运动线圈切割磁力线而输出电压的电磁式传感器,因此不需要供给电源,安装容易.
技术指标
灵 敏 度: 50mv/mm/s±5％
频 率 响 应: 5 Hz ～ 100 Hz
10 Hz ～ 500 Hz
可 测 振 幅: ≤2000μm(P－P)
加速度: 10g
测 量 方 向: 垂直或水平
安 装 方 式: 在传感器底部中心孔用一只双头螺钉固定
使 用 环 境: 温 度 0 ～ 90 ℃
相对湿度 ≤ 90 ％
外 形 尺 寸: Φ35×78mm
重 量: 200g
订货指南
订货代号: SZ－6－A□□－B□□－C□□
频 响: A□□
0 1 : 5Hz～100Hz
0 2＊: 10Hz～500Hz
测量方向: B□□
0 1＊: 垂直
0 2 : 垂直或水平
安装螺纹: C□□与机械轴承盖连接
0 1＊: M10×1
0 2 : M10×1.5
(ST-3)型振动速度传感器亦称磁电式振动速度传感器，主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。
2．技术参数
● 灵 敏 度: 50mv/mms-1
● 频率响应（可选）：
a. 5～100 Hz
b. 10～500 Hz
c. 10～1000 Hz
● 自振频率： 10Hz
● 可测振幅： ≤2000μm(P — P)
● 加速度：10g
● 测量方向：垂直或水平
● 使用环境：温 度 -30℃～100℃
相对湿度 ≤90%
● 外形尺寸：φ35×78mm
● 重 量: 约350g
● 安装螺纹:M10×1.5
可根据用户要求设计制作
订货指南
ST- A□- B□
选型说明
形式选择A□：2—— 一体化； 3*——航空插座
引线长度B□：1*——0.5米； 2——3米； 3——5米
无特殊情况，厂家按*项生产；如有特殊要求，请与我公司协商
标准配置 ST- A3- B1
- 所属城市：安徽 滁州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王信龙
- 电话：550-7023811
- 传真：550-7023811
- 手机：
- QQ ：
CD-21-C 振动速度传感器 CD-21、 CD-21-S、 CD-21-T、cd-7-s

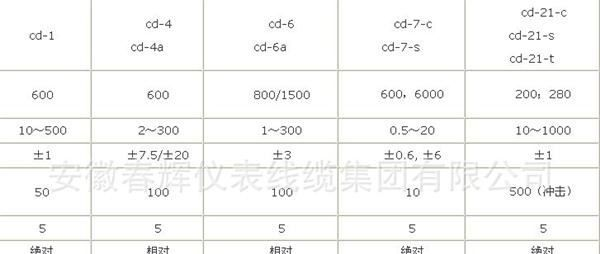

信息内容：dzsc/19/0572/19057231.jpg：CD-21CD-21型振动速度传感器与振动、烈度表配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动传到轴承盖上，安装在轴承盖上的CD-21型振动速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。技术指标：灵敏度： 280mV/cm/S±5%频率响应：10～1000 Hz振幅极限：2mm(峰-峰值)加速度：10g安装方式：水平(CD-21-S) 垂直(CD-21-C)温度范围： -30℃～120℃相对湿度：至95%不冷凝外形尺寸：φ35×78mm重 量: 约350g安装螺纹:M8×1.25(M10×1或 M10×1.5)
