【厂家质保】供应直插卧式单相交流固态继电器
| 价 格： | 面议 | |
| 应用范围： | 固态 | |
| 品牌/商标： | 其他 | |
| 产品系列： | 交流、直流、整流 | |
| 型号/规格： | JGJ10 | |
| 触点形式： | 转换型 | |
| 额定电压： | DC12（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 100（Ω） | |
| 吸合电流： | 6（A） | |
| 释放电流： | 1（A） | |
| 触点切换电压： | 3（V） | |
| 触点切换电流： | 3（A） |
dzsc/19/0526/19052631.jpgdzsc/19/0526/19052631.jpg
dzsc/19/0526/19052631.jpg
♦输入与输出回路之间光隔离。
♦控制信号与TTL逻辑接口。
♦双向可控硅输出，零电压开启,零电流关断。
♦隔离电压大于2000V。
♦插件焊接结构，体积小，安装简便。
♦产品主要用于工业自动化中弱电与强电的隔离控制
也可以作为各种大功率输出器件的推动级和小功率的用电器。如电动机、电磁阀、电源等无触点开关控制。
| JGJ10（原JGX0J） | JGJ11（原JGX1J） | ||
| 输 入 参 数 | 控制电压 | 3∼9VD C12∼32VDC | |
| 控制电流 | 5∼28mA 6∼25mA | ||
| 启动电流 | ≥6mA | ||
| 关闭电压 | ≤1VDC | ||
| 通断时间 | ≤15mS | ||
| 输 出 参 数 | 负载电压 | 24∼240VAC 24∼440VAC | |
| 负载电流 | 1A 3A | ||
| 通态压降 | ≤1.5V | ||
| 断态电压 | ≥400V ≥800V | ||
| 性 能 参 数 | 隔离电压 | ≥2000V | |
| 绝缘电阻 | ≥100MΩ | ||
| 工作温度 | —25∼75 ℃ | ||
| 电源频率 | 50/60HZ | ||
| 负载电流安全系数 | 阻性负载取2-3倍,感性负载取3-4倍 | ||
| 外形尺寸(代号) | 31×16×16mm3(H-1) | 33×25×15mm3(H-2) | |
♣外形尺寸.安装接线图:(单位:mm)
| dzsc/19/0526/19052631.jpg | dzsc/19/0526/19052631.jpg | dzsc/19/0526/19052631.jpg |
| H-1 | H-2 |
♣温度曲线图:
dzsc/19/0526/19052631.jpg
♣产品选用注意事项:
♦选择产品时，应根据负载的性质不同，在电流档次上，留有不同的余量。（阻性负载时,可按2-3倍负载电流选取。感性或容性负载时，可按3-4 倍负载电流选取)。
♦根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
♦感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：240V档时选430-470V。440V档时选680-750V。
♦当输入控制电压标有3-32VDC且实际负载电压大于12VDC时，应在控制回路内串接保护电阻,可按输入电流（8～25mA）确定(常规约1.5KΩ/1-2W)。
♦该型号产品为自然冷却，工作时无需散热器。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许萍
- 电话：8605723308889
- 传真：8605723308991
- 手机：
- QQ ：

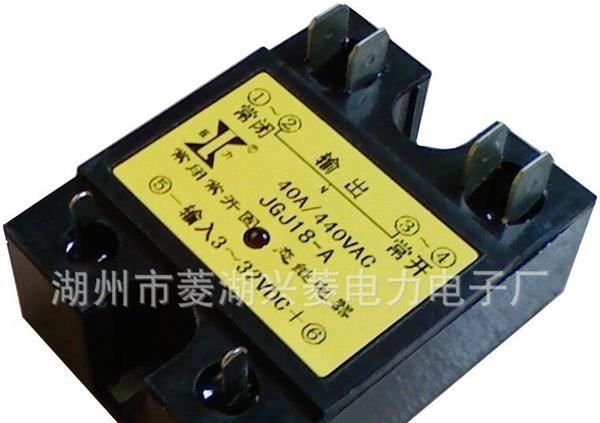

供应常开常闭固态继电器JGJ18:10A /240V
信息内容：交流常开常闭固态继电器 AC：10 — 350A 240 / 440 VAC (单相卧式 )输出电压：220VAC/440VAC；输出电流：10－350A；输入与输出回路之间光隔离。 控制信号与TTL逻辑接口或220VAC控制。 常开、常闭点均为可控硅无触点输出。JGJ18B可直接取代220V电压电磁继电器或中间继电器。 型号参 数JGJ18AJGJ18B输入参数控制电压3～32 VDC160～240VAC控制电流≤25 mA≤30 mA启动电流≥ 6 mA≥ 10 mA关闭电压≤1.5 VDC≤50 VAC通断时间≤10 mS≤50 mS输出参数负载电压24～240VAC 、40～440VAC负载电流10、20、30、40A60－180A200－350A通态压降≤1.8 V断态电压≥ 400V、≥ 800V性能参数隔离电压≥2000 V绝缘电压≥2000 V绝缘电阻≥100 MΩ工作温度－25 ～ 75℃电源频率50/60 HZ散热条件≥20A配散热器,≥40A再加风扇强冷负载电流安全系数阻性负载取2-3倍,感性负载取3-4倍外形尺寸(代号)58×45×21 mm3 (J-1)105×74×41 mm3 (J-3)108×84×57 mm3 (J-5)
显力牌单相交流固态继电器
信息内容：单相交流固态继电器 AC：60 — 600A 240/440 / 660 VAC (模块式 )l 输入与输出回路之间光隔离。l 发光二极管指示工作状态。l 控制信号与TTL逻辑接口。l 可控硅输出，零电压开启，零电流关断。l 环氧树脂封装一体，抗震防腐，工作可靠。l 产品主要用于大电流，大功率的负载电器设备如：工业炉窑、电热烘箱、电动机、电磁阀、无功补偿器等设备。dzsc/19/0641/19064141.jpg 型号参 数JGJ19（原JGX9）输入参数控制电压 3～32 VDC 4～24 VDC控制电流≤25 mA启动电流≥ 6 mA关闭电压≤1.5 VDC通断时间≤20 mS输出参数负载电压24～240VAC 24～440VAC 24～660VAC负载电流60、80、90、100、120A150、180、200、250、300A350、400、500、600A通态压降≤1.8 V断态电压≥500V ≥ 800V ≥ 1500V性能参数隔离电压≥ 2500 V绝缘电压≥ 2500 V绝缘电阻≥100 MΩ工作温度－25 ～ 75℃电源频率50/60 HZ散热条件配散热器且再加风扇冷却负载电流安全系数阻性负载取2-3倍,感性负载取3-4倍外形尺寸(代号)94×25×31(M-1)94×34×32(M-2)12...
