价 格: | 面议 | |
加工定制: | 否 | |
品牌/商标: | 吉明 | |
型号/规格: | XS系列圆形电连接器(航空插头) | |
应用范围: | 广泛 | |
种类: | 插头/插座 | |
接口类型: | 其他 | |
支持卡数: | 多合一 | |
形状: | 圆形 | |
制作工艺: | 注塑 | |
特性: | 阻火/阻燃 | |
工作频率: | 高频 | |
接触件材质: | 见详细说明 | |
绝缘体材质: | 见详细说明 | |
芯数: | x | |
针数: | x | |
线长: | x(mm) |
dzsc/19/0513/19051340.jpgXS系列圆形电连接器(航空插头)
简介:
本系列产品主要适用于低压信号连接,采用直插自锁结构,该产品具有体积小、快速分离的特点。
主要技术性能
环境性能
—工作温度:-20℃~70℃
机械性能
—壳体:铜合金—接触件:铜合金
—镀层:镍—镀层:金
—绝缘体:热塑性材料—机械寿命:250次
电气性能
—接触电阻及额定电流
接触件规格(mm) | 接触电阻(mΩ) | 额定电流(A) |
Φ0.8 | ≤8 | 3 |
Φ1 | ≤5 | 5 |
Φ1.5 | ≤3 | 10 |
—额定电压、耐电压及绝缘电阻
工作环境 | 额定电压(V) | 耐电压(V) | 绝缘电阻(mΩ) |
常温常压 | 500 | 1500 | ≥3000 |
湿热 | 500 | 750 | ≥100 |
高温 | 500 | ---- | ≥500 |
低气压条件4.39kpa | 250 | 350 | ---- |
公司现有面积20000多平方米,建设12600m2现代化科技楼,设立技术中心,常年聘请专家设计师为技术顾问,共有45名中研发人员专事产品开发,高中以上学历占职工总数的75%。本厂拥有先进的生产设备、雄厚的技术力量和先进的工艺水平、现代化的检验检测手段及军检设施。年产军品30万套,民品5万套。主要产品有“航联”牌Y2、Y3、Y3A、Y3B、Y4、Y11、Y16、Y17、Y50X、Y50DX、Y50EX、Y55、Y56、Y57、Y59、YP、TP、XC、XK、XKE、Y599(MIL—C38999Ⅰ、Ⅱ、Ⅲ)等系列3500个规格型号的电连接器。产品广泛应用于航空、航天、舰艇、兵器、通信、铁路、医疗器械、汽车、石油勘探等领域,部分产品直接出口国外。
本公司产品以其体积小、密度高、耐环境、防泄露、屏蔽性能好、操作简便、可靠性强、科技含量高等优点,深受国内外用户的好评。Y50X、Y50DX、Y50EX系列电连接器荣获江苏省新产品金牛奖,有3个产品先后分别获得地(市)、省、科技进步奖、产品奖。Y50、Y55系列产品被列入火炬计划。
热忱欢迎中、外朋友莅临我厂指导。
dzsc/19/1052/19105277.jpgXC系列电连接器XC系列电连接器特点简介采用卡口快速连接系统,操作方便,连接可靠,耐振动,抗冲击。五键槽定位,具有盲插和防误插功能,高可靠的双曲面线簧插孔使连接器插拔柔和,接触电阻小,工作可靠,该系列广泛用于航天、航空、航海、铁路、野战通讯及各种仪器、仪表等设备中插座共有五种形式供选用,符合国家军用标准GJB2889。技术特性环境性能工作温度:-55℃~ 200℃相对湿度:40℃时达95%工作高度:海拔30000m振动:频率10Hz~2000 Hz加速度196m/s2冲击:加速度490m/s2恒加速度:490m/s2密封性:双头密封插座50.7MPa,方法兰密封插座152MPa防盐雾,防潮湿,防霉菌性能等符合GJB2889标准的要求。 电气性能接触电阻及额定电流 接触件规格mm接触电阻mΩ双头密封接触电阻mΩ方法兰密封接触电阻mΩ额定电流Aφ1.0≤510155φ1.5≤2.557.510φ2.0≤1.252.53.7520φ3.0≤0.71.52.2540 外壳间电连续性:铝合金外壳≤2.5mΩ额定电压、耐电压及绝缘电阻 工作环境工作环境V耐电压V绝缘电阻密封非密封密封非密封MΩ常温常压5005001501500≥5000湿热5005007501125≥100高温———&m...

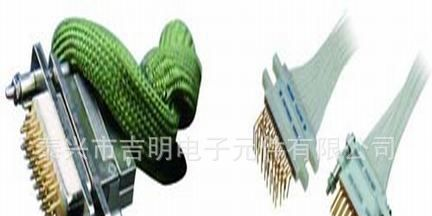

dzsc/19/1215/19121580.jpgJ30J焊接S系列微矩形电连接器产品特点简介接触件尾端与导线的端接方式为焊接式;本产品同时配有A3型线夹。 我公司位于长江三角洲经济带的江苏省泰兴市,是生产各种规格型号军用电连接器的定点骨干企业;2002年2月,中国人民解放军空军装备部驻苏北地区军事代表室进驻我厂;2003年2月,通过了新时代时代质量体系认证中心GB/T19002—2000、GJB9001A—2001认证,现已成为上百家军工企业、军事院校、科研机构、国家重点研究院所的合格分承制方,航空航天学会会员单位、国家重点科研项目配套单位、市50强企业单位,科技企业。 公司现有面积20000多平方米,建设12600m2现代化科技楼,设立技术中心,常年聘请专家设计师为技术顾问,共有45名中研发人员专事产品开发,高中以上学历占职工总数的75%。本厂拥有先进的生产设备、雄厚的技术力量和先进的工艺水平、现代化的检验检测手段及军检设施。年产军品30万套,民品5万套。主要产品有“航联”牌Y2、Y3、Y3A、Y3B、Y4、Y11、Y16、Y17、Y50X、Y50DX、Y50EX、Y55、Y56、Y57、Y59、YP、TP、XC、XK、XKE、Y599(MIL—C38999Ⅰ、Ⅱ、Ⅲ)等系列3500个规格型号的电连接器。产品广泛...
