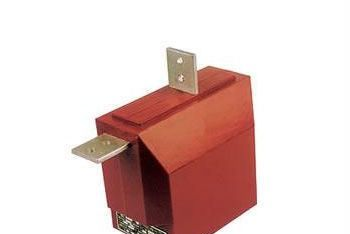

供应高压封闭式电流互感器LAJ-10Q 400-600/5（A)
| 价 格： | 600.00 | |
| 应用范围： | 保护 | |
| 种类： | 电流互感器 | |
| 品牌： | STV | |
| 型号： | LAJ-10Q 400-600/5（A) | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多匝式，贯穿式 | |
| 磁芯形状： | 柱形 | |
| 工作频率： | 高频 | |
| 安装方式： | 油闭式，全封闭式 | |
| 骨架材料： | 塑料 | |
| 品质因数Q： | A | |
| 电感量： | A | |
| 允许误差： | 0.02% | |
| 感抗XL： | 100M（Ω） | |
| 额定电流： | A（mA） | |
| 分布电容： | A（F） | |
| 标称电压： | 35K（V） |
dzsc/19/0513/19051305.jpg
LAJ-10Q(LFZJ-10Q) 型穿墙式电流互感器概述（户内，全工况）
本型电流互感器为半封闭式浇绝缘，户内型产品.适用于交流50Hz，10KV及以下线路中，供电流,电能功率测量以及继电保护用。
结构简介 互感器为环氧树脂浇注。300A及以下为半封闭式结构,400~800A为单匝式全封闭浇注结构,产品加强外绝缘强度,属工况型产品。
LAJ-10Q技术参数
| 产品型号 | 额定电流 | 准确级及额定输出 | 保护级 | 一秒热稳定电流(KA) | 动稳定电流(KA) | |||
| 0.2 | 0.5 | 1 | 额定输出(VA) | 准确级及准确限值系数 | ||||
| LAJ-10Q | 20/5 | 15 | 20 | 20 | 20 | 10P15 | 2.4 | 4.3 |
| 30/5 | 3.6 | 6.5 | ||||||
| 40/5 | 4.8 | 8.6 | ||||||
| 50/5 | 6 | 10.8 | ||||||
| 75/5 | 9 | 16.2 | ||||||
| 100/5 | 12 | 21.5 | ||||||
| 150/5 | 18 | 32.3 | ||||||
| 200/5 | 24 | 43 | ||||||
| 300/5 | 30 | 54 | ||||||
| 400/5 | 30 | 54 | ||||||
| 500/5 | 30 | 55 | ||||||
| 600/5 | 30 | 54 | ||||||
| 800/5 | 40 | 72 | ||||||
| 1000-1500/5 | 40 | 40 | 40 | - | - | |||
| 2000-6000/5 | 50 | 50 | 50 | |||||
LAJ-10Q(LFZJ-10Q) 型户内/全工况/穿墙式电流互感器结构简介,型号及含义,产品接线图,技术参数,外形尺寸图,安装图
