无锡鑫亚实心轴光电旋转编码器 1200线编码器 H38S6-1200-3-2-24
| 价 格： | 298.00 | |
| 是否提供加工定制： | 否 | |
| 品牌： | 无锡鑫亚编码器 | |
| 型号： | H38S-6-1024-3-2-24 | |
| 种类： | 光电 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | IP44 | |
| 线性度： | 100（%F.S.） | |
| 迟滞： | 100（%F.S.） | |
| 重复性： | 100（%F.S.） | |
| 灵敏度： | 100% | |
| 漂移： | 100% | |
| 分辨率： | 1200脉冲 1200线 |
产品型号：H38S-6-1200-3-2-24
※ 轴载荷能力强，工作寿命长。
※ 外径Ф38，止口Ф20，轴径Ф6，电缆侧出，标准配线2米.
※ 电源电压：5-24V或5V
※ 输出相位：A,B,Z 三相
※ 体积小，重量轻，适用于精密环境。
产品说明：
| 旋转编码器（H38S系列） |
| |||||||||||||||||||||
型号说明
| |||||||||||||||||||||
接线说明
信号 | A | B | Z | VCC | OV | N.C. | /A | /B | /Z |
导线颜色 | 红 | 绿 | 黄 | 白 | 黑 | 网线 | 棕 | 灰 | 橙 |
7芯插座号 | 3 | 5 | 2 | 1 | 4 | 6 | ／ | ／ | ／ |
9芯插座号 | 5 | 3 | 2 | 1 | 4 | 9 | 7 | 6 | 8 |
（注明：信号按上表所示导线颜色连接，实际接线以各编码器的标牌为准，输出线缆的标准长度为2米，最长可订做至100米）
技术参数
脉冲数P/R | 1200 | 频率 | 180kHz |
启动力矩 | 2.5x10-3Nm | ||
消耗电流 | ≤50mA | 转速 | 5000rpm |
电源电压 | 5-24V或5V | 振动 | 10-55HZ振幅1.5mmX,Y,Z各方向2小时 |
输出电压 | 高压电平≥85%Vcc,低电平≤0.3V | 冲击 | Max.75G) |
相位输出 | A，B，Z；/A，/B，/Z | 工作寿命 | Mtbf≥10000h( 25℃,2000rpm) |
相位差 | A，B，之前相位相差：T/4±T/8（T=A相的一个周期） | 工作温度 | （-10℃-70℃） |
重量 | 约0.15Kg |
编码器最主要的参数是：
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘俊
- 电话：
- 传真：
- 手机：15358007180
- QQ ：
无锡科瑞特伺服电机定位测速编码器 光电编码器ZSC62C10PR1200M5L
信息内容：ZSC62C系列编码器dzsc/19/0521/19052111.jpg产品特性：※ 坚固机械设计、结构紧凑。Solid mechanical design with compact structure※ 轴载荷能力强，工作寿命长。Excellent axis loading capacity with longer working lifespan.※适用于重负载，数控机床主轴，伺服电机定位和测速。Applicable for heavy loading, main axis of CNC tooling machine, orientation and speed testing of servo motor
REP无锡瑞普安华高电子科技编码器 ZSP3806-003G-1200BZ1-5L

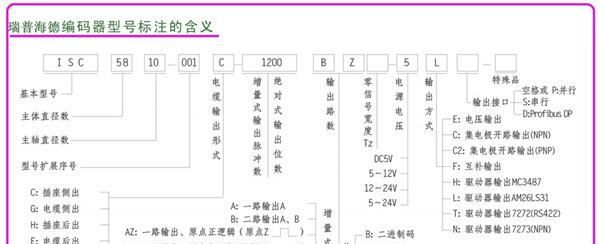

信息内容：dzsc/19/0535/19053591.jpgdzsc/19/0535/19053591.jpgdzsc/19/0535/19053591.jpgdzsc/19/0535/19053591.jpgdzsc/19/0535/19053591.jpg dzsc/19/0535/19053591.jpg注：型号标识中的字母含义如下： G---表示电缆侧出 C---表示航插侧出 E---表示电缆后出 C---表示集电极开路输出 F---表示互补输出(也叫推拉或推挽输出) L---表示长线驱动输出（也叫差分输出） E---表示电压输出 带Z---表示带零信号(三相) 不带Z---不带零信号（两相） BZ1---表示方波输出为1个周期BZ3---表示方波输出为1/4个周期 B的就是AB两路BZ就是ABZ三路集电极开路，电压，还有推挽，3相输出的，都是5根线(红、黑、白、绿、黄) QQ:694256741 手机：15358007180
