供应高频电子管 景光牌 8T25RA 一只起批
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 景光牌 | |
| 型号/规格： | 8T25RA | |
| 应用范围： | 振荡 | |
| 材料： | 无氧铜 | |
| 极性： | PNP型 | |
| 集电极允许电流ICM： | 4.5（A） | |
| 集电极耗散功率PCM： | 15K（W） | |
| 截止频率fT： | 40（MHz） | |
| 结构： | 扩散型 | |
| 封装形式： | 功率型 | |
| 封装材料： | 金属陶瓷封装 |
高频加热电子管 景光牌 8T25RA型
dzsc/19/0474/19047413.jpg
该型电子管可与日本公司生产的8T25RA型电子管互换使用。
dzsc/19/0474/19047413.jpg
一、特性参数
灯丝电压 | 8±0.5V | 灯丝电流 | 110A |
灯丝冲击电流 | 240A | 放大系数 | 20 |
跨导(Ia=2A) | 24mA/V |
|
|
极间电容 | 栅极—阳极 | 32pF |
|
栅极—阴极 | 46pF |
| |
阳极—阴极 | 1.8pF |
| |
工作频率 | 40MHz | 高度 | 386mm |
直径 | 204mm | 重量(约) | 18kg |
安装方式 | 垂直阳极向下 | 冷却方式 | 强迫风冷 |
最小风量 | 25m3/min | 最小静压 | 980Pa |
散热器工作温度 | 250℃ | 进风温度 | 40℃ |
管壳及封接处温度 | 250℃ |
|
|
dzsc/19/0474/19047413.jpg
二、极限运用状态 射频功率放大和振荡(C类电报状态)
阳极直流电压 | 14kV | 栅极直流电压 | —2000V |
阳极直流电流 | 4.5A | 栅极直流电流 | 0.8A |
阳极耗散 | 15kW | 栅极耗散 | 400W |
dzsc/19/0474/19047413.jpg
三、典型工作状态(震荡)
阳极直流电压 | 10 | 12 | kV |
阳极直流电流 | 4 | 3.7 | A |
栅极直流电流 | 0.4 | 0.4 | A |
栅极阻抗 | 2500 | 2800 | Ω |
阳极输出功率 | 28 | 31 | kW |
- 所属城市：江西 景德镇
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑沐林
- 电话：0798-2661740
- 传真：0798-2661740
- 手机：
- QQ ：
小功率发射电子管FU-250F/4CX250FG

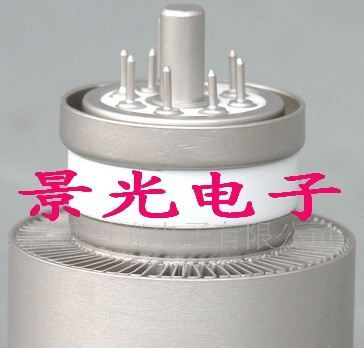

信息内容：dzsc/19/0531/19053166.jpg小功率真空发射电子管 FU—250F/4CX250FG型 景光公司生产的FU-250F型电子管为金属陶瓷四极管，旁热式氧化物阴极，强迫风冷，可与美国Eimac公司生产的4CX250FG型电子管互换使用。一．特性参数热丝电压26.5V热丝电流0.45～0.62A跨导10mA/V放大系数5.2极间电容（阴极接地）输入14.2～19pF输出5～6.5pF跨路0.07pF重量140g安装方式任意高度66mm外径42mm冷却方式强迫风冷工作频率500MHz风量0.113 m3/min管座Eimac SK-600A阳极和封接处的工作温度250℃二．极限运用值灯丝电压允许工作偏差25.18～27.8V阳极直流电压2000V二栅直流电压400V一栅直流电压-250V阳极平均电流250mA阳极耗散功率250W二栅耗散功率12W一栅耗散功率2W阳极最少预热时间3min三.典型工作状态音频放大器或调制器 AB1类（双管）直流阳极电压1000V1500V2000V直流二栅电压350V350V350V直流一栅电压-55V-55V-55V无信号阳极直流电流200mA200mA200mA信号阳极直流电流500mA500mA500mA信号二栅直流电流20mA16mA10mA信号一栅直流电流000音频一栅电压50V50V50V激励功率000阳极输入功率500W750W1000W阳极输出功率240W430W600W阳极负载电阻3500Ω6200Ω9500Ω
