AF-4PUSB插座耐温LCP料米黄色180度贴片环保母座
| 价 格： | 0.18 | |
| 加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | USB-AF4P | |
| 应用范围： | PCB | |
| 种类： | 插头/插座 | |
| 接口类型： | USB | |
| 支持卡数： | 单卡 | |
| 读卡类型： | USB 接口 | |
| 形状： | 其他 | |
| 制作工艺： | 冲压 | |
| 特性： | 连接 | |
| 接触件材质： | 铜芯镀金 | |
| 绝缘体材质： | LCP料耐高温 | |
| 芯数： | 4P | |
| 针数： | 4P |
dzsc/19/0463/19046325.jpg
dzsc/19/0463/19046325.jpg
dzsc/19/0463/19046325.jpg
dzsc/19/0463/19046325.jpg
dzsc/19/0463/19046325.jpg
dzsc/19/0463/19046325.jpg
dzsc/19/0463/19046325.jpg
| 名称：USB AF 系列 | 版次：A.O | |||||||||
| 料号： | 日期:09-02-06 | 页次：1/1 | ||||||||
| 1、尺寸和外观： | ||||||||||
| 1～1 | 产品结构和尺寸要求与提供的图纸相符。 | |||||||||
| 1～2 | 外观无氧化、赃污、变形、发白、白班、生锈等。 | |||||||||
| 2、材料和表面处理 | ||||||||||
| 2～1 | 端子材料：磷铜 | |||||||||
| 2～2 | 端子电镀：底层镀镍（Ni)60 | (Ni)60ц" | ,焊接部位镀锡(Sn)100ц" | |||||||
| 2～3 | 外壳材料:黄铜 | |||||||||
| 2～4 | 外壳电镀:底层镀铜(Cu)80ц"-100ц",表层镀镍(Ni)80ц"-100ц" | |||||||||
| 2～5 | 绝缘材料:UL94V-O级,热塑性加玻璃纤维LCP | |||||||||
| 3、电气性能 | ||||||||||
| 3～1 | 接触电阻:≤30毫欧 | |||||||||
| 3～2 | 绝缘电阻:≥1000兆欧 | |||||||||
| 3～3 | 耐压:500V AC 一分钟 | |||||||||
| 3～4 | 工作环境:-55℃ -105℃ | |||||||||
| 4、成品对插保持力 | ||||||||||
| 4～1 | 拔出力:1.0Kg以上 | |||||||||
| 实测 | 2.55 2.50 2.45 2.65 2.35 2.83 2.52 2.44 2.80 2.75 | |||||||||
| 品名：USB AF 系列外壳 | 版次：A.0 | ||||||||
| 材料规格：双光铁 | 页次：1/1 | ||||||||
| 合金编号：C2680R-1/2H | 日期：09-02-06 | ||||||||
| 厂商：广州东时创展贸易有限公司 | |||||||||
| 1、化学成分分析： | |||||||||
| 实验 | 方法：光普分析法 | ||||||||
| 化学成分 | |||||||||
| Cu | Pb | Fe | Bi | P | Sn | ||||
| 标准 | Min | 63.5 | ／ | ／ | ／ | 0.1 | ／ | ||
| Spec | Max | 66.5 | 0.02 | 0.01 | 0.002 | 0.01 | ／ | ||
| 实测 | Actear | 65.4 | 0.008 | 0.025 | ／ | 0.16 | 余量 | ||
| 2、机械性能 | |||||||||
| 项目 | 抗拉强度（kgf/mm2) | 延伸率（%） | 硬度（HV） | ||||||
| 标准 | Min | ／ | 23 | 160 | |||||
| Spec | Max | ／ | ／ | 180 | |||||
| 实测值 | 471 | 23 | 170 | ||||||
| 3、尺寸公差 | |||||||||
| 名称 | 厚度 | 宽度 | 长度 | ||||||
| 标准 | 0.30±0.01 | 300±0.5 | ／ | ||||||
| Min | 0.39 | 304.5 | ／ | ||||||
| Max | 0.41 | 305..5 | ／ | ||||||
| 深圳市邦斯达电子有限公司 | ||||||||
| 电镀报告表 | ||||||||
| 品名：USB AF系列 （含铜/铁） | 版次：A.0 | |||||||
| 电镀规格：Cu80ц"-120ц"-Ni80ц"-100ц" | 日期：09-02-06 | 页次：1/1 | ||||||
| 厂商：恒鑫源五金电镀厂 | ||||||||
| 测试设备：CMI X-射线膜厚测试仪 | ||||||||
| 1、底层电镀测试（Ni) | Ni） | |||||||
| 数据（No) | Ni | 测试日期 | 测试时间 | |||||
| 1 | 89.2ц" | 2009/2/6 | 20:18:16 | |||||
| 2 | 87.5ц" | 2009/2/6 | 20:18:16 | |||||
| 3 | 94.3ц" | 2009/2/6 | 20:18:16 | |||||
| 4 | 99.8ц" | 2009/2/6 | 20:18:16 | |||||
| 5 | 98.4ц" | 2009/2/6 | 20:18:16 | |||||
| 2、表层电镀测试（Cu） | ||||||||
| 数据（No) | Ni | 测试日期 | 测试时间 | |||||
| 1 | 96.5ц" | 2009/2/6 | 20:18:16 | |||||
| 2 | 94.7ц" | 2009/2/6 | 20:18:16 | |||||
| 3 | 88.4ц" | 2009/2/6 | 20:18:16 | |||||
| 4 | 107.2ц" | 2009/2/6 | 20:18:16 | |||||
| 5 | 110.2ц" | 2009/2/6 | 20:18:16 | |||||
| 试验项目 | 测试标准值 | 实际测试值 | |||||
| 盐水浓度 | 5% | 5% | |||||
| 喷雾量 | 1.0-2.0ml/80cm/h | 1.6ml/80cm/h | |||||
| PH值 | 6.5-7.2 | 7.1 | |||||
| 空气压力 | 1.00±0.01kgf/cm | 1.0kgf/cm | |||||
| 试验室相对温度 | 85% | 85% | |||||
| 试验室温度 | 35℃±1℃ | 35.8℃ | |||||
| 压力桶温度 | 47℃±1℃ | 47.3℃ | |||||
| 盐水温度 | 35℃±1℃ | 35℃ | |||||
| 判定结果 | ■合格 | □不合格 | |||||
| 检验仪器：盐雾测试机 | |||||||
| 检验条件：照明度710克斯（LUX）以上，眼睛离被视物30公分检验时间为5秒。 | |||||||
| 判定：依标准图判定 | |||||||
刘少玲
公司信息未核实
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘少玲
- 电话：
- 传真：
- 手机：
- QQ ：
公司相关产品

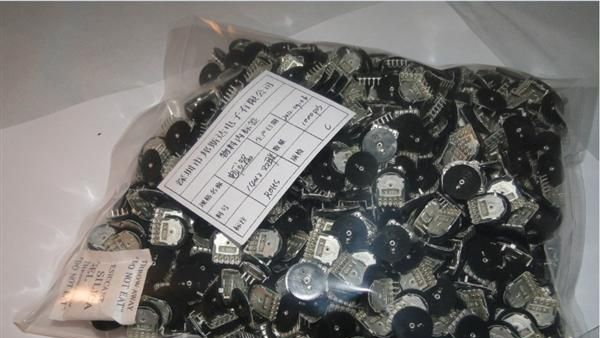

电位器开关14*2双联B10KWH1002环保7P弯脚
