原装 OMRON中间继电器 MK2P-I
| 价 格： | 面议 | |
| 应用范围： | 中间 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 产品系列： | AC220 | |
| 型号/规格： | MK2P-I | |
| 触点形式： | 转换型 | |
| 额定电压： | AC220（V） | |
| 电流性质： | 交流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 见详情 | |
| 防护特征： | 见详情 | |
| 直流电阻： | 7100（Ω） | |
| 吸合电流： | 12.9m（A） | |
| 释放电流： | 1（A） | |
| 触点切换电压： | 1（V） | |
| 触点切换电流： | 1（A） |
| 小型功率继电器 | |
| MK的高容量型 八脚功率继电器 • 开关容量为10A(AC250V、DC28V)的高容量。 • 在标准产品中内置动作显示机构。 • 标准产品已经通过UL、CSA、SEV、DEMKO、NEMKO、 SEMKO、EN/IEC标准(TUV认证)。 |
额定值
性能（国际标准认证型号，请参见846页）。
操作线圈
| 项目 额定值电压(V) | 额定值电流(mA) | 线圈电阻(Ω) | 动作电压(V) | 复位电压(V) | 容许电压(V) | 功率消耗(VA/W) | ||
| 50Hz | 60Hz | |||||||
| AC | 6 | 404 | 360 | 3.9 | 80%以下 | 30%以上 | 110% | 约2.3 (60Hz) |
| 12 | 202 | 180 | 16.9 | |||||
| 24 | 98 | 88 | 62 | |||||
| 100 | 28.4 | 24.8 | 1,010 | |||||
| 110 | 24.7 | 21.0 | 1,240 | |||||
| 200 | 14.2 | 12.1 | 4,520 | |||||
| 220 | 12.9 | 11.0 | 5,130 | |||||
| 240 | 10.3 | 9.2 | 6,450 | |||||
| DC | 6 | 255 | 23.5 | 15%以上 | 约1.5 | |||
| 12 | 126 | 95 | ||||||
| 24 | 56 | 430 | ||||||
| 48 | 29.5 | 1,630 | ||||||
| 100 | 14.7 | 6,800 | ||||||
| 110 | 15.1 | 7,300 | ||||||
注1. 额定电流、线圈电阻的值指的是线圈温度为 23℃时的值。
公差为AC额定电流 15%、-20%，DC线圈电 阻±15%。
注2. 动作特性指的是线圈温度为 23℃时的值。
注3. 容许电压指的是继电器操作电源的电压容许变动范围的值，
环境温度为 23℃时的值。 不是连续容许值。
性能
| 接触电阻 * 1 | 50mΩ以下 | |
| 动作时间* 2 | AC用 20ms以下、DC用30ms以下 | |
| 复位时间* 2 | 20ms以下 | |
| 开关频率 | 机械 | 18,000次/h |
| 额定值负载 | 1,800次/h | |
| 绝缘电阻* 3 | 100MΩ以上 | |
| 耐压 | 线圈与接点之间 | AC2,500V 50/60Hz 1min |
| 异极接点之间 | AC2,500V 50/60Hz 1min | |
| 同极接点之间 | AC1,000V 50/60Hz 1min | |
| 振动 | 耐久 | 10～55～10Hz单振幅0.75mm（双振幅1.5mm） |
| 误动作 | 10～55～10Hz 单振幅0.5mm（双振幅1.0mm） | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | 100m/s2 | |
| 寿命 | 机械 | 1,000万次以上（开关频率18,000次/h） |
| 电气* 4 | 10万次以上（额定负载、开关频率1,800次/h） | |
| 故障率P水准（参考值 *6） | DC1V 10mA | |
| 重量 | 约85g | |
注. 上述为初始值。
* 1. 测量条件：根据DC5V 1A电压下降法。
* 2. 测量条件：外加额定操作电压时不包括接点跳动 环境温度条件： 23℃
* 3. 测量条件：用DC500V兆欧表测量与耐压项目相同的部位。
* 4. 环境温度条件： 23℃ ＊5. 此值为开关频率在60次/min时的值。
UL标准认证额定值 UL508(文件号No.E41515)
CSA标准认证额定值 CSA22.24(文件号No.LR35535)
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6～110V AC6～240V | DC28VAC250VAC250V 10A10A7A (resistive)(resistive)(generaluse) | 100,000次 |
SEV、DEMKO、NEMKO标准认证额定值
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6～110V AC6～240V | AC250V AC250V DC28V DC28V AC250V 10A 5A 10A 5A 7A (NO)(cosφ=1) (NC)(cosφ=1) (NO) (NC) (cosφ=0.4) | 100,000次 |
SEMKO 标准认证额定值
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6～110V AC6～240V | AC250V AC250V 10A 5A (NO) (NC) (cosφ=1) (cosφ=1) | 100,000次 |
VDE标准/IEC标准/EN标准 TUV认证型 VDE0435/IEC255/EN60950(文件号No.R9051410)
| 操作线圈额定值 | 接点额定值 | 试验次数 |
| DC6、12、24、48、 100、110V AC6、12、24、50、 100、110、115、 120、200、220、 230、240V | AC250V DC28V AC250V 10A 10A 7A (cosφ=1) (cosφ=0.4) | 100,000次 |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 唐艳艳
- 电话：
- 传真：
- 手机：18664503987
- QQ ：
欧姆龙 固态继电器 G3PA-220B-VD
信息内容：G3PA散热器一体化，超小型纤细型 ·实现耐压AC4000V。 ·通过散热器的形状设计，实现小型化。 ·除了螺钉安装，还可以进行DIN导轨安装。 ·连接端子可以简单进行紧密安培，也可以适用于三相负载。 (G3PA-260B-VD、G3PA-450B-VD-2中没有连接端子) ·即使功率元G3PA 新功率固态继电器欧姆龙(OMRON)G3PA新型功率固态继电器散热器一体化，超小型纤细型·实现耐压AC4000V。·通过散热器的形状设计，实现小型化。·除了螺钉安装，还可以进行DIN导轨安装。·连接端子可以简单进行紧密安培，也可以适用于三相负载。(G3PA-260B-VD、G3PA-450B-VD-2中没有连接端子)·即使功率元件破坏，也可以采用元件盒方式更换功率元件。·通过EN、IEC、VDE、UL、CSA标准认证。·-VD型凭借加强绝缘通过标准(VDE)认证。 散热器一体化，超小型纤细型·实现耐压AC4000V。·通过散热器的形状设计，实现小型化。·除了螺钉安装，还可以进行DIN导轨安装。·连接端子可以简单进行紧密安培，也可以适用于三相负载。(G3PA-260B-VD、G3PA-450B-VD-2中没有连接端子)·即使功率元件破坏，也可以采用...

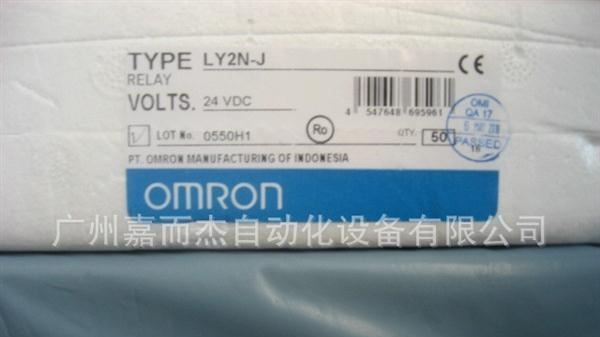

原装供应OMRON继电器LY2N-J AC220/240V
