微型精密电流互感器 CT21B
| 价 格： | 5.00 | |
| 安装方式： | 立式密封 | |
| 电感量： | 1 | |
| 额定电流： | 1（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 标称电压： | 1（V） | |
| 允许误差： | 1 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 1 | |
| 封装形式： | 环氧树脂电感 | |
| 型号： | CT21B | |
| 骨架材料： | 塑料 | |
| 分布电容： | 1（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 多层乱绕式 | |
| 品牌： | 国产 | |
| 感抗XL： | 1（Ω） |
CT21B系列微型精密电流互感器
一、特点：
1、立式穿芯印刷线路板直接焊接安装、外形美观；
2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。
二、外形图、安装尺寸和线圈图：
dzsc/19/0444/19044454.jpg
三、性能参数：

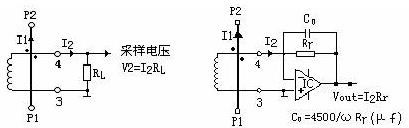

1、 用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；
2、 用IC法获得采样电压时（如下图二所示）性能参数见表二
dzsc/19/0444/19044454.jpg
表一：
产品型号 | 额定输入 | 额定输出电流 | 额定采样 | 额定采样电压 | 相移 | 非线 | 线性范围 |
CT21B | 10A | 5mA | 125Ω | 0.5V | ≤20’ | ≤0.2% | ≥1.5倍额定 |
CT21B | 5A | 2.5mA | 500Ω | 1V | ≤20’ | ≤0.2% | ≥2倍额定 |
