供应SMT贴片电感
| 价 格： | 0.35 | |
| 应用范围： | 滤波 | |
| 种类： | 固定电感 | |
| 品牌： | 三一 | |
| 型号： | 各种规格 | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 高频 | |
| 安装方式： | 贴片 | |
| 品质因数Q： | 52 | |
| 电感量： | 1（mH） | |
| 允许误差： | 10% | |
| 感抗XL： | 0.5（Ω） | |
| 额定电流： | 1000（mA） | |
| 分布电容： | 3（F） | |
| 标称电压： | 240（V） |
dzsc/19/0443/19044332.jpg
dzsc/19/0443/19044332.jpg
dzsc/19/0443/19044332.jpg
dzsc/19/0443/19044332.jpg
特征：
1. 镀银端子，低损耗设计。
2. 大电流，高保和电感。
3. 理想的DC-DC转换电感。
4. 带装便於自动表面安装。
5. 无铅环保。
品号说明：
SMD 54 – 101 M
1 2 3 4
1. 产品类型：功率贴片。
2. 款式：铁芯尺寸A1=5.8mm B=4.5mm。
3. 电感值：例如: 101表示 100 uH。
4. 电感容许公差：J: 5% ; K : 10% ; M: 20%。
电感量和额定电流范围：
SMD32 1.0 ~ 330uH 2.2 ~ 0.09A
SMD43 1.0 ~ 68uH 2.56 ~ 0.37A
SMD52 1.2 ~ 220uH 4.2 ~ 0.15A
SMD53 1.0 ~ 150uH 4.5 ~ 0.43A
SMD54 10 ~ 220uH 1.44 ~ 0.35A
SMD73 10 ~ 330uH 1.44 ~ 0.28A
SMD75 10 ~ 470uH 2.30 ~ 0.34A
SMD104 10 ~ 560uH 2.38 ~ 0.32A
SMD105 10 ~ 820uH 2.60 ~ 0.24A
特性：
1. 对产品加额定电流，其电感值变化不能低于其原始值的80%，温度上升不能超过50度。
2. 工作温度：-20oC 至 80oC。
测试仪器：
L：HP4284A 或 HP4285A LCR表。
DCR：毫欧表。
电气特性于25oC测试。
应用：
电源供应器。
液晶电视机。
笔记本电脑。
便携式通讯设备。
磁棒电感
特征：
1. 低成本的普通电感器。
2. 使用铁氧体铁芯。
3. 高饱和电流。
4. 线圈体浸胶(清漆)，引脚镀锡。
5. 无铅环保。
品号说明：
LGF 0415 - 100 K
1 2 3 4
1. 产品类型：LGF阻流电感。
2. 款式：铁芯直径=4mm;长度=15mm。
3. 电感值：例如:100表示 10uH。
4. 电感容许公差：J: 5% ; K : 10% ; M: 20%。
电感量和额定电流范围：
LGF0205 1.0uH ~ 1.2uH 0.56A
LGF0310 1.8uH ~ 4.7uH 1.9A ~ 0.76A
LGF0415 4.7uH ~ 10uH 2.26A ~ 1.0A
LGF0520 10uH ~ 27uH 2.65A ~ 1.0A
LGF0630 4.7uH ~ 56uH 16.08A ~ 1.57A
特性:
1. 电感值范围：1.0uH 到 56uH 之间。
2. 工作温度范围：在 -20oC 到 80oC 之间。
测试仪器:
电感值：使用LCR仪器在1KHz 的频率下测量。
直流电阻: 毫安表(Milli-ohm meter) 。
应用：
电源供给器。
功率放大器。
开关电路的杂讯滤波。
控整流器和晶闸管控制电路。
输出扼流圈。
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
17%增值税厂家批发供应塑封贴片电感 屏蔽电感器
信息内容：图示和尺寸：（单位mm） dzsc/19/0490/19049098.jpgdzsc/19/0490/19049098.jpg 品号A(mm)B(mm)C(mm)D(mm)E(mm)F(mm)G(mm)H(mm)SMDF3225223.2±0.32.5±0.22.2±0.21.10.62.01.01.8SMDF4532324.5±0.33.2±0.23.2±0.21.31.22.51.53.0SMDF5650505.6±0.35.0±0.35.0±0.32.01.04.52.04.0SMDF6332326.3±0.33.2±0.23.2±0.21.31.22.51.55.0 特征：1. 绕线型贴片电感。2. 产品尺寸精度高。3. 高Q值特性。4. 高可靠性。5. 无铅环保。品号说明： SMDF 453232 – 100 K 1 2 3 4 1. 产品类型：功率贴片SMDF类型。2. 款式：产品尺寸。3. 电感值：例如 : 100表示 10 uH。4. 电感容许公差：J: 5% ; K : 10% ; M: 20%。 电感量和额定电流范围： SMDF322522 1.0 ~ 220uH 400mA~50mASMDF453232 1.0 ~1000uH 450mA~30mA SMDE565050 1.0 ~ 2200uH 1800mA~85mASMDF633232 0.12 ~ 10000uH 815mA~60mA特性：1. 对产品加额定电流，其电感值变化不能低于其原始值的80%，温度上升不能超过50度。2. 工作温度: -20oC 至 80oC。 测试仪...

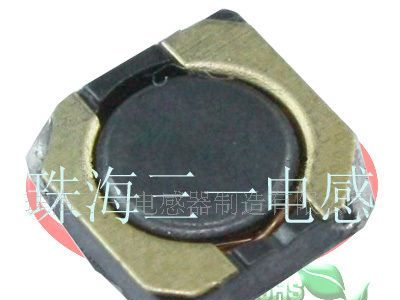

厂家供应CD73 73 104 105贴片电感

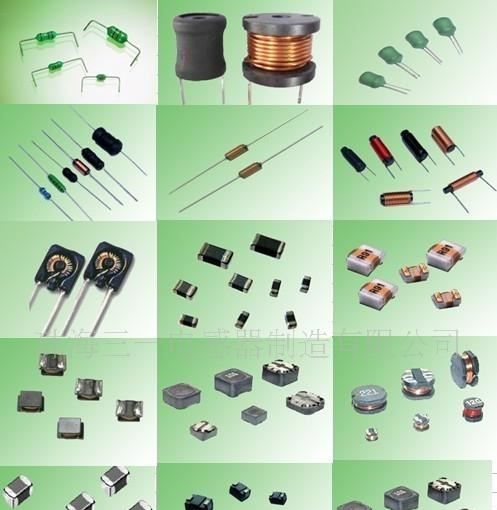

信息内容：dzsc/19/0501/19050139.jpgdzsc/19/0501/19050139.jpg本公司目前主要生产以下产品：1.色环电感: LGA0204,0307,0410,0510 2.工字型电感：LGB0304,0406,0507,0608,0810,0912,1012,1016,1216,1415,1822,等3.涂装工字电感:LGD0406 0511 0608 0808 0811….等4.磁环电感：LGH3026,4426,5026,6026,6826,8026,9026,10626,13026,20026，30026等立式卧式不同材质及环形共模上底座产品.5棒型无针脚滤波电感: LGF0205,0310,0415,0520,0630,0830,1030等6.棒型轴向电感: LGCF0310,0410,0513,0515,0616,1019等7.空芯线圈电感:线径0.2mm-2.0mm，内径和圈数依客户要求定做.8.宽频六孔磁珠：RID,RH,RHH型一孔至六孔各式穿线磁珠,RH354708,35608,35908等9.模压线圈:外观尺寸有0505，0509，0707,0712，0812，1012等10. EMI滤波线圈: LGHA451513等11.共模电感: U10,U16,外型尺寸1417,2336,1523,2235,1723等 12.可调线圈：S1 2 3等13.贴片电感:带屏蔽和不带屏蔽两种SMD&SMDRH 32,43,54,73,75,104,105, RH63,65,73,74,105124,125,127, SMDF322522,453232,321618,322520,453226等14.叠层磁珠和叠层电感: SMDB/A100505(0402),160808(0603), 201209(0805), 321611(1206), 322513(1210),451...
