大量现货供应板对FPC超薄连接器-0.3间距,超薄1.0高,双排,掀盖,下接

规格：0.3mm间距，超薄1.0mm组合板上高度，双排端子，SMT

引脚极数有13,15,17,19,21,23,25,27,29,31,33,35,39,41,43,49,51,57,61,67,71PIN

特性Features

1.窄间距，超薄型设计，满足产品短小轻薄的设计要求

2.与配套的FPC之间的保持力相当

3.采用双边出pin脚，单边pin脚间距为0.6mm，更便于操作

4.双边pin脚长度达0.65mm,可确保与PCB之间有足够的，结合力及操作的便利性

5.对连接器塑胶本体正下方区域的电路设计无影响

6.符合ROHS指令及HF(无卤素)要求

☆应用 Application

主要应用于：MP，DSC，PDA，GPS，DPF等消费性电子产品

具体应用：LCM，CCM，Wi-Fi，BT等模组与MB之间的连接或PCB与PCB之间的连接

可替换的同类关品有

HRS：FH26系列

MOLEX：501628系列

KYOCERA：6840/6295/6296系列

JAE：FB3S系列

JST：**FXL-RSM1系列

SCG：BL125系列

详细规格描述：

接点数量Nomber of  Contacts:13,15,17,19,21,23,25,27,29,31,33,35,39,41,43,49,51,57,61,67,71

适用FPC/FFC补强板连接侧厚度Solder Plating Appliicable FPC/FFC ：t=0.2 /-0.03mm

主体Housing：LCP

颜色Color :黑色 Black

Flammability Rating (UL94V-0)

盖子Actuator：LCP

颜色Color :黑色 Black

Flammability Rating (UL94V-0)

端子Terminal：磷青铜Phosphor Bronze

固定档片Peg：磷青铜Phosphor Bronze

端子电镀Terminal Plating：GF-镍底镀金 Gold over Nickel

档片电镀Peg Plating：Tin over Nickel

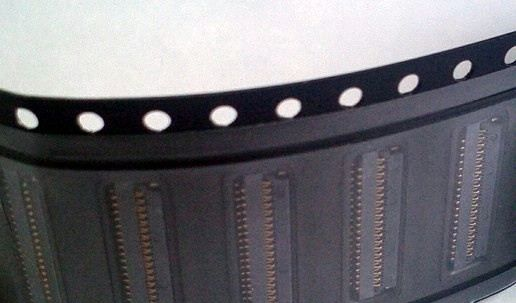

图片仅供参考，具体以实际PIN数的实物为准，常备大量现货。
