供应JDJJ2-35电压互感器（油浸） 电感器
| 价 格： | 5300.00 | |
| 应用范围： | 测量 | |
| 种类： | 电压互感器 | |
| 品牌： | 中衡电器 | |
| 型号： | JDJJ2-35 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 柱形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式密封 | |
| 骨架材料： | 胶木 | |
| 品质因数Q： | 0.8 | |
| 允许误差： | 0.2/0.1 | |
| 额定电流： | 50（mA） | |
| 分布电容： | 国标（F） | |
| 标称电压： | 35K（V） | |
| 绝缘方式： | 油浸 |
一、产品结构
本型电压互感器为单相油浸式结构，铁心为壳式，由经热处理的优质冷轧取向硅钢片选装而成，并利用铁心夹件将器身固定在箱盖下，高低压线圈均绕成同心式，彼此之间用绝缘材料隔开。由于一次线圈的N端为接地端，故一次线圈两端的绝缘水平不同，Ａ端为完全绝缘，经由３５千伏级瓷套管引出并与储油壶相接．Ｎ端的绝缘水平与二次线圈的绝缘水平相同，由０．５千伏小瓷套管引出．储油壶内装有耐油橡胶隔膜一个，使外界水分不致进入瓷套内部，并作密封垫之用，使变压器处于密封状态，不致引起油的过速老化，从而影响产品的正常运行，储油壶一侧装有油表．
二、产品特点
- 互感器能在１．２倍额定电压下长期运行，并能在长时间无损坏地承受１．９倍的额定电压．
- 架空的梯形绕组，按照电位的增高而增大油隙，并进行真空处理．
- 增大ＰＴ铁心截面积和降低磁密，降低ＰＴ的饱和度，降低了冲击电流，能长时间内不至损坏而承受相线与中性点短接产生的高电压．
- 增大导线截面，降低了电流密度和温升，提高热稳定性能．
dzsc/19/0416/19041616.jpg
用户如有特殊要求，可与我厂协商后确定；如有需要请与我公司联系，质量保证，价格优惠。
联系方式：13598000152刘经理 QQ:80273625 1940766754（办公客服QQ）
"- 所属城市：河南 许昌
- [联系时请说明来自维库仪器仪表网]
- 联系人： 丁志忠
- 电话：0374-3592608
- 传真：0374-3592608
- 手机：
- QQ ：

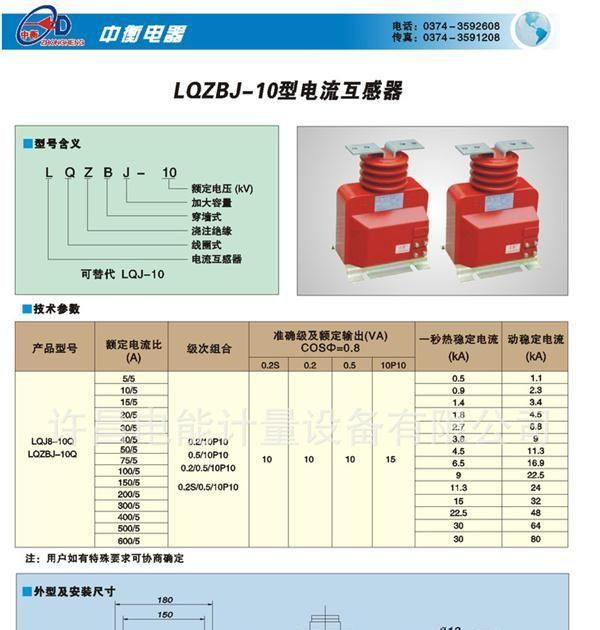

LQZBJ-10型电流互感器 电感器 微型互感器
信息内容：一、产品概述 本型电流互感器是户内、环氧树脂浇注、全工况型产品，已装于VC-10、KYN-10型等手车式开关柜，也可用于其它开关柜中，在额定频率为50HZ,额定电压10KV及以下的电力系统中作电流、电能测量和继电保护用。二、结构介绍1、本型电流互感器采用环氧树脂浇注全封闭式，具有优良的绝缘性及防潮能力，可完成取代铁芯外露的半封闭性绝缘的老式同类产品。2、本型电流互感器的铁芯用优质冷轧硅钢片绕制成环形，二次线圈由测量级、保护级两个绕组组成。 许昌电能计量设备有限公司（中衡电气）产品供应：组合互感器、 Lptc--21远程电能量传控终端、IC卡预付费计量箱、带真空开关型预付费高压计量箱、电压互感器、电流互感器、真空断路器、真空接触器、开关柜、非金属电表箱、不锈钢电表箱等。 联系人 13598000152 刘经理 QQ:80273625 1940766754(办公客服QQ） www.xcdnjl.com 许昌电能计量设备有限公司 用户如有特殊要求，可与我厂协商后确定；如有需要请与我公司联系，质量保证，价格优惠。dzsc/19/0540/19054082.jpg
LA-10电流互感器|电感器|微型互感器|许昌中衡电气
信息内容：一、型号及其含义dzsc/19/0784/19078411.jpgdzsc/19/0784/19078411.jpg二、适用范围 LA-10型电流互感器是用环氧树脂浇注的电流互感器，供户内频率为50Hz，10kV及以下电力系统作电流、电能测量和继电保护用。 三、主要技术参数额定电压：10kV；额定频率：50Hz额定一次电流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、800、1000A；额定二次电流：5A级次组合：0.5/10P10；额定绝缘水平：12/42/75kV继保（2S）额定准确限制系数（10％倍数）：≥10。 四、结构 本型互感器为环氧树脂浇注的半封闭式结构，具有优良的绝缘性能。体积小、重量轻，适宜于任何位置穿增式安装。型号额定一次电流（A）标准组合额定输出（VA）短时热电流额定动稳定电流LAJ-105、10、15、20、30、40、50、75、100、150、2000.2/10P150.5/10P1510/1590lln160lln300、40075lln135lln50060lln110lln600、800、100050lln90lln 联系人 13598000152 刘经理 QQ:80273625 1940766754(办公客服QQ）www.xcdnjl.com 许昌电能计量设备有限公司用户如有特殊要求，可与我厂协商后确定；如有需要请与我公司联系，质量保证，价格优惠。
