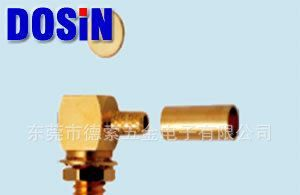

BNC视频连接器，BNC白胶90度接头，BNC白胶连接器
| 价 格： | 2.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | DOSIN-BNC白胶 | |
| 应用范围： | PCB | |
| 种类： | 射频同轴(RF) | |
| 接口类型： | BNC | |
| 支持卡数： | 单卡 | |
| 形状： | 圆形 | |
| 制作工艺： | 冷压 | |
| 特性： | 防潮 | |
| 接触件材质： | 锌合金 | |
| 绝缘体材质： | POM | |
| 芯数： | 2 | |
| 针数： | 4 |
| 主要技术特性 TECHNICAL CHARACTERISTICS | |||||||||
| 温度范围 Temp.range -65～ 165°C (PE Cable -40～ 85°C) | |||||||||
| 振 动 Vibration MIL-STD-202, Method 213 | |||||||||
| 特性阻抗 Impedance 50Ω, 75Ω | |||||||||
| 频率范围 Frequency Range DC～4GHz | |||||||||
| 工作电压 Working Voltage 500V max (有效值) | |||||||||
| 耐 压 Withstand Voltage 1500V rms (海平面最小值) | |||||||||
| 接触电阻 Contact resistance | |||||||||
| 内导体之间 Center Contact ≤ 1.5 mΩ | |||||||||
| 外导体之间 Outer Contact ≤ 1 mΩ | |||||||||
| 绝缘电阻 Insulation resistance ≥ 5000 MΩ | |||||||||
| 电压驻波比 VSWR 直式 Straight ≤ 1.22 | |||||||||
| 弯式 Right angle ≤ 1.30 | |||||||||
| 耐用性 Durability(mating) ≥500次（cycles） | |||||||||
| 材料与涂覆 MATERIAL & PLATING | |||||||||
| 壳体 shell 黄铜 brass 镀亮镍 nickel plated | |||||||||
| 插针 contact pin 黄铜 brass 镀硬金或银 gold or silver plated | |||||||||
| 插孔 socket 铍青铜 beryllium 镀硬金或银 gold or silver plated | |||||||||
| 弹性接触件elastic contact 铍青铜 beryllium 镀硬金或银 gold or silver plated | |||||||||
| 绝缘体 insulator 聚四氟乙烯 PTFE | |||||||||
| 压接套 crimping suite 铜合金 copper alloy 镀镍或镀金 nickel plated | |||||||||
| o型密封件o-ring sealing 硅橡胶 6146 silastic | |||||||||
| 适用技术标准 APPLICABLE STANDARD | |||||||||
| MIL-C-39012; | |||||||||
| CECC 22120; | |||||||||
| IEC 60169-8. | |||||||||
dzsc/19/0414/19041444.jpg
dzsc/19/0414/19041444.jpg
dzsc/19/0414/19041444.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 管小猛
- 电话：769-81153906
- 传真：769-81153906
