供应大功率电感线圈
| 价 格： | 31.18 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌/商标： | 三一 | |
| 型号/规格： | LGBA1420 1820 2620 3525 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 工字形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式 | |
| 骨架材料： | 铁氧体磁芯 | |
| 品质因数Q： | 10 | |
| 电感量： | 0.001-15（mH） | |
| 额定电流： | 1-27（mA） | |
| 分布电容： | 5（F） |
图示和尺寸：（单位mm） dzsc/19/0412/19041247.jpgdzsc/19/0412/19041247.jpg | |
特征： 1．高饱和电流。 2．使用线圈本身铜线做引脚，不会产生开路。 3．线圈本体可涂凡立水或套UL套管。 4．无铅环保。 | 品号说明： LGBA 1420 – 100 K 1 2 3 4 1. 产品类型：大型工字电感。 2．款式：根据铁芯尺寸大小。 3．电感值：例如 "100" 代表 10 uH。 4．电感值容许公差: "M" : 20% ; "K" : 10% ; "J" : 5%。 |
电感量和额定电流范围： LGBA1420 1.0uH ~ 560uH 9.0A ~ 0.8A LGBA1820 1.0uH ~ 2.2mH 11.4A ~ 0.8A LGBA2620 1.0uH ~ 4.7mH 21.0A ~ 1.0mA LGBA3525 1.0mH ~ 15mH 27.0A ~ 1.3A | 特性： 1. 额定电流:基於温度上升不得超过 20oC。 2. 工作温度范围 : 在 -20oC 到 80oC 之间。
|
测试仪器： L：LCR meter@1KHz。 D：Milli-ohm meter。
| 应用： 开关稳压器 RFI扼制滤波器 自动化系统 |
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
三一电感 10mh色环电感
信息内容：尺 寸 ( 单位: mm )类型ABC长度额定电流电感量dzsc/19/0412/19041286.jpgLGA0204240.563±20.02A-0.7A0.1uH-1.0mHLGA0307370.563±20.06A-0.7A0.1uH-1.0mHLGA04104100.663±20.1A-0.9A0.1uH-1.0mHLGA05105100.663±20.008A-0.075A1.2mH-70mH电感量公差范围： 5%； 10%； 20%色 码颜色1色环2色环3倍率4标称电感值(1) LGA0307,LGA0410dzsc/19/0412/19041286.jpg(2) LGA0204dzsc/19/0412/19041286.jpg黑001±20%棕1110-红22100-橙331000-黄44--绿55--蓝66 -紫77--灰88--白99--金--0.1±5%银--0.01±10%包 装1.编带包装2.散装dzsc/19/0412/19041286.jpgdzsc/19/0412/19041286.jpgADGLGA0204LGA0307LGA0410LGA05105mm6mm52mm4000pcs3000pcs2000pcs1000pcs 1000pcs1000pcs1000pcs1000pcs

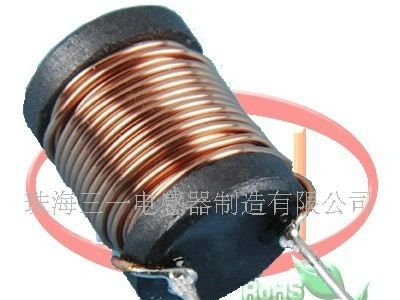

供应一系列滤波电感
信息内容：低成本,高Q值，高自谐振频率。电感量范围在0.1uH-10mH。额定电流于65mA-10A之间。直流电阻小，适用于大电流的工作环境。可编带包装，适合自动安装。轴向滤波电感通用尺寸表电感外径电感体长度引脚直径额定电流电感量LGC04105.0mm max10.5mm max0.80 0.05mm0.3A-1.85A0.15uH-56uHLGC05136.5mm max16.5mm max0.80 0.05mm0.39A-7.3A3.9uH-18mHLGC06167.0mm max20mm max0.80 0.05mm0.06A-4A0.47uH-33uHLGC101911mm max23mm max0.80 0.05mm0.065A-4A3.9uH-100mH电感量公差范围： 5%； 10%； 20%dzsc/19/0441/19044160.jpgdzsc/19/0441/19044160.jpgdzsc/19/0441/19044160.jpgdzsc/19/0441/19044160.jpg
