供应LM-0.5 2000/5电流互感器 LM互感器
| 价 格： | 135.47 | |
| 安装方式： | 立式 | |
| 电感量： | 0 | |
| 额定电流： | 0（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | E形 | |
| 导磁体性质： | 空心 | |
| 标称电压： | 0（V） | |
| 允许误差： | 0.05% | |
| 应用范围： | 保护 | |
| 品质因数Q： | 0.5 | |
| 封装形式： | 环氧树脂电感 | |
| 骨架材料： | 聚苯乙烯 | |
| 型号： | LM-0.5 2000/5 | |
| 工作频率： | 中频 | |
| 分布电容： | 0（F） | |
| 绕线形式： | 单层间绕式 | |
| 品牌： | 国产 | |
| 感抗XL： | 0（Ω） |
| 产品图片 |
|
| 产品特点 |
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。 |
| 工作原理和一些参数 |
在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。 正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。
1次侧只有1到几匝，导线截面积大，串入被测电路。2次侧匝数多,导线细,与阻抗较小的仪表(电流表/功率表的电流线圈)构成闭路。 电流互感器的运行情况相当于2次侧短路的变压器，忽略励磁电流，安匝数相等I1N1=I2N2 电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比I1/I2=N2/N1=k。 励磁电流是误差的主要根源。 测量用电流互感器的精度等级0.2/0.5/1/3,1表示变比误差不超过±1%，另外还有0.2S和0.5S级。 保护用电流互感器的精度等级5P/10P ，10P标示复合误差不超过10%。 |
| 注意事项 |
电流互感器运行时，副边不允许开路。原因如下： 1、电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1； 2、电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2； 3、电流互感器铁芯合磁通： Φ = Φ1 Φ2； 4、因为Φ1、Φ2方向相反，大小相等，互相抵消，所以 Φ = 0； 5、若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电； 6、若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全； 7、电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施； 因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备 |
| 互感器原理 |
在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 较早前，显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。现在的电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。 微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。） 微型电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而微型电流互感器变换的是电流罢了。如图绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。 微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。 Kn=I1n/I2n 微型电流互感器大致可分为两类，测量用电流互感器和保护用电流互感器。 |
| 产品系列 | |||||||||||||||||||||||||||||||||||
|
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 薛乐平
- 电话：
- 传真：
- 手机：
- QQ ：
长江电子SBW-500KVA三相大功率补偿式交流稳压器 双柜
信息内容：产品图片 dzsc/19/0629/19062941.jpgdzsc/19/0629/19062941.jpg产品特点 概述： SBW三相全自动补偿式电力稳压器（以下简称稳压器）是本我公司引进西欧先进技术，同时结合我国国情，为稳定交流电压而设计；当外界供电网络电压波动或负载变化而造成电压波动时；电压采样电路能够采集输出电压变化，经自动控制电路比较，放大，驱动电机正转或反转。实现输出电压的恒定，确保用电设备正常运行。 三大优点 1，具有容量大，输出功率强劲、效率高、无波形畸变、保护功能强、运行可靠、 维护方便、适用负载广泛、能承受瞬时超载、可长期连续运行。 2，手动/自动随意切换，设有过压、过流、缺相、相序保护及机械故障自动保护，以及体积小、重量轻、运行可靠。 3，使用安装方便，既使是次使用该产品的新手都可以自行安装使用。 适用场合 邮电，学校，商场，医院，部队，车站，码头，宾馆，工矿，小区，酒店，银行，铁路，机场等各种用电场合中的计算机，复印机，精密仪器，精密机床，医疗设备，音响设备，通讯设备等，为以上设备长期正常运行提供保障。 正常工作的安装环境条件： 环境温度：-5- 40度； 海拔高度：<1000米； 相对...

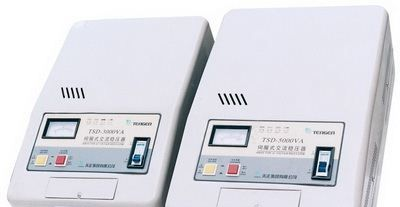

供应TSD-7K挂壁式稳压器 TSD单相壁挂式稳压器 单相稳压器
