JZ-30B，JZ-31B，JZ-32B，普通中间
| 价 格： | 138.00 | |
| 应用范围： | 中间 | |
| 品牌/商标： | 欣继电气 | |
| 产品系列： | 普通中间继电器 | |
| 型号/规格： | JZ-30B | |
| 触点形式： | 常规 | |
| 额定电压： | DC220（V） | |
| 电流性质： | 直流 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 1000（Ω） | |
| 吸合电流： | 5（A） | |
| 释放电流： | 5（A） | |
| 外形： | 大型 | |
| 功率负载： | 大功率 | |
| 线圈功率： | 5 |
| dzsc/19/0411/19041144.jpgJZ-30B系列普通中间继电器（静态） |
1用途
JZ-30B系列普通中间继电器，作为辅助继电器，用于电力系统二次回路中，以增加前一级继电器的触点数，或增加前一级继电器的触点容量及转换电路。
2 结构
本继电器由电子元件和小型大功率继电器组成。 本继电器为凸出插拔式结构。内部接线图如图1，外形及开孔尺寸见附录。 dzsc/19/0411/19041144.jpg 图1 内部接线图 3 技术数据
3. 1 动作值 继电器的动作值为额定电压值的30%～70%。 3. 2 返回值 继电器返回值不小于额定值的5%。 3. 3 动作时间 当输入激励量为额定值时，继电器的动作时间不大于45ms。 3. 4 返回时间 当输入激励量从额定值下降到零时，继电器的返回时间不大于60ms。 3. 5 功率消耗 在额定值下，继电器的功率消耗不大于7W。 3. 6 介质强度 继电器所有电路对外壳和非带电金属部分，以及在电气上无联系的各电路之间耐受交流50Hz电压2000V历时1分钟试验。 3. 7 触点容量 继电器的触点应能断开电压不超过250V及电流不超过1A，容量为50W的有感负荷(时间常数为5±0.75ms)的直流电路或电压不超过250V及电流不超过3A容量250VA的交流电路(功率因数为0.4±0.1)，触点应可靠动作5000次。主触点长期允许通过电流为5A。 3. 8 机械寿命 继电器的机械寿命为2.5×104次，此后无机械损坏。 3. 9 重量 继电器重量约0.8kg。 |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈成国
- 电话：0577-61677278
- 传真：0577-61677278
- 手机：
- QQ ：
BS-110A，BS-120A，时间继电器
信息内容：BS-100系列时间继电器1.应用范围 BS-100系列时间继电器(以下简称继电器)，用于电力系统继电保护装置及自动化装置，作为延时控制元件，使被控制设捂或电路按照预定的延时动作。2.型号:3.主要技术数据 ●额定电压：直流220V、110V。●动作电压：不大于70％额定电压。●返回电压：不小于5％额定电压。●自保持电流：不大1：80％额定保持电流。●整定值误差：不大于辂定值的±1.5％。●功率消耗：BS-110～140不大于9W；BS-150-180不大f18W。●触点容量：在电压不超过250V,电流不超过5A，时间常数为5± 0．75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输山触点在上述规定的负荷条件下，产品能可靠动作及返叫5x104次。输出触点艮期允许接通电流为5A。●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。 2.内线接线 BS-100系列时间继电器内部接线图
SS-21A 时间继电器

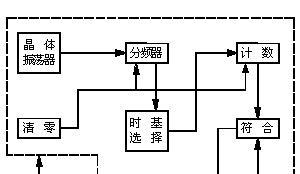

信息内容：dzsc/19/0420/19042022.jpg SS— 21A型时间继电器（以下简称继电器）适用于各种保护及自动控制电路中，使被控制的元件得到所需要的高精度延时。2结构与动作原理2.1 结构 该继电器采用JK—1Q及JK—1壳体，安装方式为凸出式，接线方式为板前或板后接线，结构形式为插拔式。背视端子接线图见图1。外形及安装尺寸图见《 附录 》。外附电阻安装及外形尺寸图见图2。 dzsc/19/0420/19042022.jpg图1接线端子图（背视） dzsc/19/0420/19042022.jpg图2外附电阻2.2 动作原理继电器原理框图见图3。该继电器为动作延时型数字式时间继电器，由CMOS集成电路构成逻辑电路，采用晶体振荡器产生标准时基讯号，由两位数字拨盘开关整定延时值。为方便地扩大或缩小延时范围，由倍乘开关将延时值 ×0.01，×0.1，×1。dzsc/19/0420/19042022.jpg 图3原理框图 接通电源（ 1 和 15 端加额定电压），晶体振荡器产生标准时基讯号，经分频后按整定要求输入计数器，当计数值达到拨盘开关置数时，符合输出，驱动出口中间继电器，完成延时功能。3技术数据3.1 动作值及返回值 在基准条件下，继电器动作电压不大于额定电压值的70%。在基准条件下...
