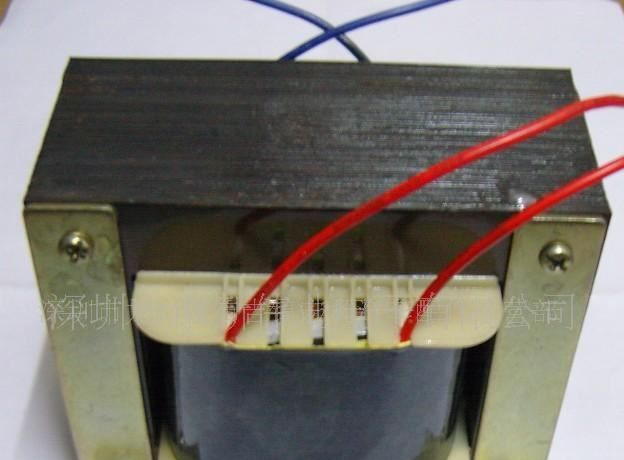

高品质厂家直供12V/60W低频变压器
| 价 格： | 23.43 | |
| 外形结构： | 卧式 | |
| 效率(η)： | 96% | |
| 电压比： | 220:12（V） | |
| 电源相数： | 单相 | |
| 铁心形状： | EI型 | |
| 加工定制： | 是 | |
| 冷却形式： | 干式 | |
| 频率特性： | 低频 | |
| 应用范围： | 通讯 | |
| 防潮方式： | 开放式 | |
| 额定功率： | 60W（KVA） | |
| 冷却方式： | 自然冷式 | |
| 型号/规格： | EI66X36 | |
| 品牌/商标： | TXWY |
dzsc/19/0408/19040899.jpgdzsc/19/0408/19040899.jpgdzsc/19/0408/19040899.jpg
dzsc/19/0408/19040899.jpg
技术指标
输入电压：单相220V
工作频率：50Hz
输出:12V 60W
效率：≥98%
空载温升：<35℃
波形畸变：<0.1%
绝缘强度：初级对次级3000V，5MA 1分钟无击穿
绝缘电阻：绕阻对地绝缘电阻单相≥2.2MΩ
使用条件：
环境温度：-15℃～ 40℃
相对湿度：≤95%
