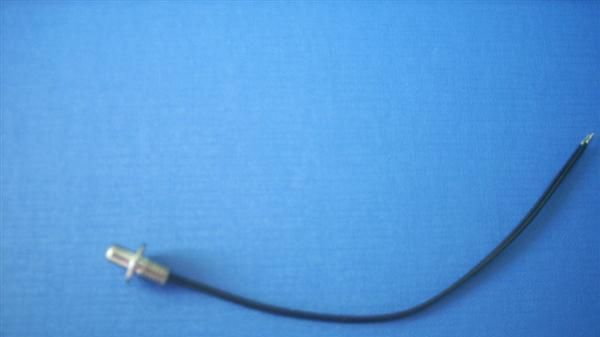

电水煲传感器
| 价 格： | 2.50 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 威敏通 | |
| 型号/规格： | WL | |
| 种类： | 温度 | |
| 材料： | 混合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 数字型 | |
| 防护等级： | A | |
| 线性度： | -40-105（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 105（%F.S.） | |
| 灵敏度： | 1 | |
| 漂移： | 0 | |
| 分辨率： | 1 |
温度传感器
一、产品概况
1、产品型号：负温度系数温度传感器
2、电阻规格：R50℃=3.485K±1% B0/100=3450K±1%
3、产品外壳：Φ2.1×Φ2.5×Φ3.9×23三阶子弹头
4、引线规格：UL 150℃ 24#黑色交联线L=123±2mm
5、连 接 处：剥头端3mm,上锡
二、电气参数：
序号 | 电气参数 | 数值要求 | 备注 |
1 | 标称电阻值R50℃ | 基准值3.485KΩ | 环境温度范围:50℃±0.02℃ 测试仪表精度：≤±0.2% 测量功率： ≤±0.2 mW |
2 | B0/100值 | B0/100=3450±1% | B=Ln(R0/R100)/((1/273.15 0)-1/(273.15 100)) |
3 | 耐压Un | 750VAC/5mA/5S | 交流耐压仪 |
4 | 绝缘电阻Rs | Rs≥100MΩ/DC500V | 绝缘电测试仪 |
5 | 耗散系数δmax | 2.5mw/℃ | 静止空气中 |
6 | 时间常数τmax | 3S | 水流中 |
7 | 工作温度TA | -30℃≤TA-≤ 125℃ |
|
8 | 功率Pmax | 5mw |
|
三、环境试验及可靠性参数
序号 | 试验项目 | 试验条件 | 合格判定 |
1 | 干热贮存 | 100±2℃环境中放置1000小时 | △R/R25≤±3% |
2 | 低温贮存 | -20±2℃环境中放置1000小时 | △R/R25≤±3% |
3 | 湿热贮存 | 60±3℃95%RH放置1000小时 | △R/R25≤±3% |
4 | 温度冲击 | -20℃30分钟 —— 常温5分钟 —— 100℃30分钟 —— 常温5分钟，循环20次后 | △R/R25≤±3% |
5 | 跌落试验 | 从0.75m高度自由落下10次在木板上外观无损伤 | △R/R25≤±2% |
6 | 常温漂移 | 室温下储存10000小时 | △R/R25≤±1% |
四、注意事项与贮存方法
1、在测量电阻值时，要保证测试环境温度波动为±0.02℃，仪器精度为±2‰，如达不到上述测试条件，请在相对密闭的环境中使用标准电阻进行对比测试。
2、在设计时，请充分考虑产品结构对传感器产生的温度影响。
3、贮存和运输过程中每堆叠放高度不超过4箱产品。
4、在运输过程中要避免雨、雪的直接或间接的淋袭和机械损伤
