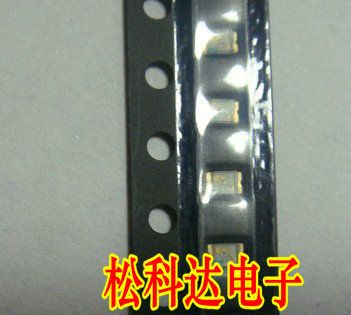

3.5A 5A 10A 0.5A 1A 1.5A 125V直插电阻型绿色保险丝　(铅不少于98%,锑0.3～1.5%,杂质不多于1.5%) 　　

直径(mm)	额定电流(A)	熔断电流(A)	直径(mm)	额定电流(A)	熔断电流(A)
0.28 0.32 0.35 0.36 0.40 0.46 0.52 0.54 0.60 0.71	1.1 1．25 1．35 1．5 1．85 2 2．25 2．5 3	2.2 2．5 2．7 3 3．7 4 4．5 5 6	0.81 0.98 1．02 1．25 1．51 1．67 1．75 1．98 2．40 2．78	3.75 5 6 7．5 10 11 12．5 15 20 25	7.5 10 12 15 20 22 25 30 40 50

编辑本段智能电子保险丝

　　对于大多数采用电感的非同步整流升压型开关变换器，其输入和输出之间都存在一条直流通路，如图1所示。该通路的存在会造成两种不良后果：其一，一旦输出短路或严重过载时间超出几百毫秒将导致二极管（通常为肖特基二极管）过热损坏；其二，当由于某种原因，比如人为关闭，使开关振荡电路停止工作，负载端仍然有电压存在，只是比输入端低一个二极管的管压降而已，这时输出仍会消耗能量。除此之外，如果该残存电压低于负载稳态工作电压范围，将使电路处于不确定状态。 　　对于输出电流相对较小的应用场合（小于5A），利用单片电流模式控制器和高端电流取样技术，上述两个问题都可以很好地解决。在这些电路中，二极管被一同步整流开关三极管取代，因此通过关闭内部开关三极管就可把输入输出通路截断，这样一来，负载端对输入端来说就呈高阻状态，而这正是所希望的结果。在正常工作状态，电路内部的高端取样电阻对负载电流周期性地进行采样，因此避免了因过流导致灾难性后果出现。因此，内部过热保护电路为变换器提供了安全工作区（SAO）。 　　其中MAX668是一个开关控制器，由它完成升压功能。电流反馈型升压控制器（MAX668）驱动低端逻辑电平N沟道增强型MOSFET，该开关管通过低端电流取样电阻到地。高端开关是一肖特基二极管，选择它主要是它具有低的正向导通压降。由图可见，升压变换器的拓扑基本结构未被破坏。本应用中，MAX668把3.3V电压变为5V，负载电流可达3A。　 　　其中P沟道增强型MOSFET——Q1是实现负载断路的关键元件。当MAX668在关闭模式时，二极管D1仍然导通，使得MAX810L的电源端的电压为3.3V减去二极管D1的管压降。由于MAX810L的复位门槛电平为4.65V，因此其RESET端输出为高电平，迫使Q1关断，从而使负载与输入电源断开。MAX668通过外部反馈电阻网络设定5V输出电压。当输出电压超MAX810L的复位门槛电平时，其内部单稳电路开始工作并延时约240ms。之后，MAX810L的输出变低，使Q1导通。 　　Q1导通之后，MAX810L一直监测输出电压以确定输出是否过流。过载将会导致输出电压下降，当它低于MAX810L门槛电平时，MAX810L的输出经过20μs的延迟后由高变低，从而关断Q1并使负载断开。由于MAX668的升压作用，MAX810电源端电压又会高于其门槛电平，240ms的复位延迟时间后，MAX810L输出再次由高变低，开通Q1并自动再次连通负载。上述过程会一直周期性重复下去，除非移去多余负载或将MAX668关闭使其停止工作。因此MAX810L和开关Q1一起构成了一个固态开关（电子保险丝）。 　　MAX810L（微功耗器件）具有非平衡推挽输出级。当对外输出电流时，它等效于一个6kΩ电阻；当从外汲取电流时，它等效于一个125Ω的电阻。当导通或关断Q1时，由于MAX810L的电阻阻止了Q1的密勒电容和栅源电容快速充放电，因此使开关瞬态过程得以减慢。假定Q1总的等效电容为5000pF时，则MAX810汲取电流时（等效于125Ω电阻）大电流三极管的RC电路的时间常数约为0.6μs。整个导通过程电压瞬态响应时间大约为10RC=6μs。完全关断同样开关Q1的时间大约是完全导通时间的48倍。 　　当外部负载或C2在启动瞬间要汲取较大电流时，快速导通Q1可能使MAX810输入电压低于其复位门槛电压从而导致复位出现，因此在图2基础上再增加一RC网络以减缓其开通过程，合适地选择R、C可使负载连接过程延续到几个MAX668开关工作周期，使MAX668的输出电压一直高于MAX810的复位门槛电压。假如R、C使Q1的导通时间延长，同时也延长了关断时间。因此需要在电阻上并联一肖特基二极管，以加速当负载过载时关闭Q1的进程。 　　为了获得增强型通道及较低的导通电阻，上述电路均需要采用逻辑电平控制的P沟道MOSFET，如果Q1的导通电阻值较大且在其两端产生较大的压降（特别是低输出电压应用场合或负载离电源的距离较远时），则应该从Q1漏极端反馈电压调节输出。设计电路时，必须最小化寄生参数同时仔细考虑电路布局。利用一个SOT23封装的低电压模拟开关（MAX4544）可实现上述远端调节，该开关受控于MAX810L的输出，如图4所示。 　　根据MAX4544产品参数，其工作电压为2.7V。由于输入电压为3.3V，而肖特基的正向管压降为0.3V，因此即使该升压变换处于关闭模式，MAX4544（及MAX810）也处于工作状态。此时，MAX810输出高电平，MAX4544的公共端COM与其常开端NO（Q1的源极）相连。当MAX668使能时，与MAX4544公共端相连的电阻网络为MAX668提供反馈电压。由于5V电压时MAX4544的导通电阻可达60Ω，因此为了得到最小输出电压误差，反馈电阻的取值应该很大。由于3V工作电压时，MAX4544的导通电阻仅为120Ω，因此开关MAX4544引入的误差电压很小，即使低输出电压也是如此。 　　当使能升压变换器，且其输出电压超过MAX810的复位门槛电平并经过复位延迟后，MAX810的输出将由高变低，使Q1导通，连通负载。同时，MAX810输出的低电平使MAX4544的COM端与NC端（常闭端）接通，使得反馈电阻由Q1的源极切换至Q1的漏极，从而允许从远离变换器的负载端对输出电压进行调节。 　　上述MAX4544的开关过程也把MAX810的输入端从Q1的源极切换到Q1的漏极，这样一来，MAX810可以用来监测负载是否过载。
