CD贴片绕线电感
| 价 格： | 面议 | |
| 安装方式： | 贴片式 | |
| 电感量： | 1 | |
| 额定电流： | 1000（mA） | |
| 种类： | 电感线圈 | |
| 磁芯形状： | 工字形 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 标称电压： | 24（V） | |
| 允许误差： | 10% | |
| 应用范围： | 滤波 | |
| 品质因数Q： | 30 | |
| 封装形式： | 功率电感 | |
| 型号： | 32，43，54，75，0804，0809，0805，0603，1206 | |
| 骨架材料： | 陶瓷 | |
| 分布电容： | 500（F） | |
| 工作频率： | 中频 | |
| 绕线形式： | 多层平绕式 | |
| 品牌： | 五环 | |
| 感抗XL： | 50（Ω） |
CD型贴片功率绕线电感，SMT功率电感性能优越，功率补尝性强，方便自动贴片。开磁路，在电路中可作储能和扼流。
CD贴片功率电感镍锌大功率电感 1、表面贴装小型功率电感。2、体积小，薄型，高能量存储，低直流电阻。3、具磁屏蔽耐大电流。4、卷轴包装，易于自动化表贴装。5、主要应用在掌上电脑，数码视听产品以及其它高精度工业设备
dzsc/19/0384/19038477.jpg
| Pict | CD43 贴片绕线电感系列特性 | ||||
| 五环编号 | L | TESTING | DC | RATED DC | |
| FREQ. | RESISTANCE | CURRENT | |||
| uH | ( MHz ). | (Ω) MAX. | A MAX | ||
| CD43-1R0M | 1.0 | 7.96 | 0.0487 | 2.560 | |
| CD43-1R4M | 1.4 | 7.96 | 0.0562 | 2.520 | |
| CD43-1R8M | 1.8 | 7.96 | 0.0637 | 1.950 | |
| CD43-2R2M | 2.2 | 7.96 | 0.0712 | 1.750 | |
| CD43-2R7M | 2.7 | 7.96 | 0.0787 | 1.580 | |
| CD43-3R3K | 3.3 | 7.96 | 0.0862 | 1.440 | |
| CD43-3R9K | 3.9 | 7.96 | 0.0937 | 1.330 | |
| CD43-4R7K | 4.7 | 7.96 | 0.1087 | 1.150 | |
| CD43-5R6K | 5.6 | 7.96 | 0.1257 | 0.990 | |
| CD43-6R8K | 6.8 | 7.96 | 0.1312 | 0.950 | |
| CD43-8R2K | 8.2 | 7.96 | 0.1462 | 0.840 | |
| CD43-100K | 10 | 2.52 | 0.1820 | 1.040 | |
| CD43-120K | 12 | 2.52 | 0.2100 | 0.970 | |
| CD43-150K | 15 | 2.52 | 0.2350 | 0.850 | |
| CD43-180K | 18 | 2.52 | 0.3380 | 0.740 | |
| CD43-220K | 22 | 2.52 | 0.3780 | 0.680 | |
| CD43-270K | 27 | 2.52 | 0.5220 | 0.620 | |
| CD43-330K | 33 | 2.52 | 0.5400 | 0.560 | |
| CD43-390K | 39 | 2.52 | 0.5870 | 0.520 | |
| CD43-470K | 47 | 2.52 | 0.8440 | 0.440 | |
| CD43-560K | 56 | 2.52 | 0.9370 | 0.420 | |
| CD43-680K | 68 | 2.52 | 1.1170 | 0.370 | |
- 所属城市：广东 中山
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄洁
- 电话：0760-85519097
- 传真：0760-85519097
- 手机：
- QQ ：
供应方型贴片电感

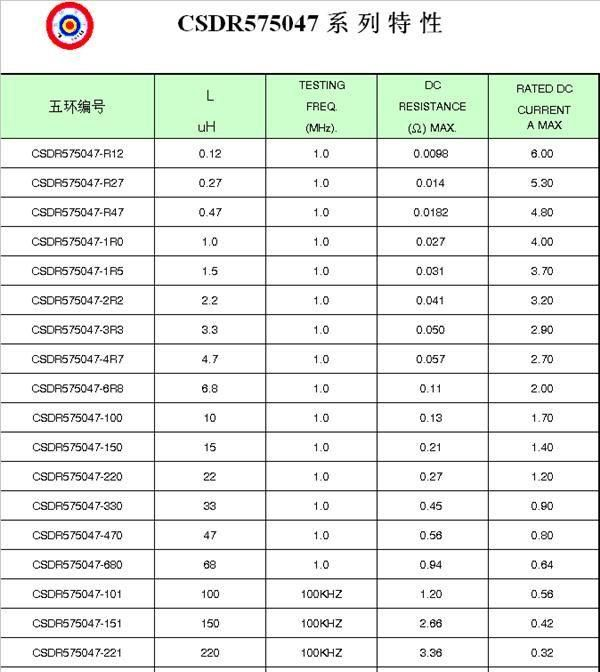

信息内容：2. 五环编号表示 CSDR322520 － 221 K (1) (2) (3) (4) (1). 编号(Type) : CSDR322520，453226 ( CSDR ) (2). 尺寸（Size) : 成品外型尺寸（According to size) ( 3.2X2.5X2.0 ) (3). 标称电感值(Inductance) : "221"表示220uH（Example: "221"for 220uH) ( 221 ) (4). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5% ( K )dzsc/19/0928/19092879.jpg"

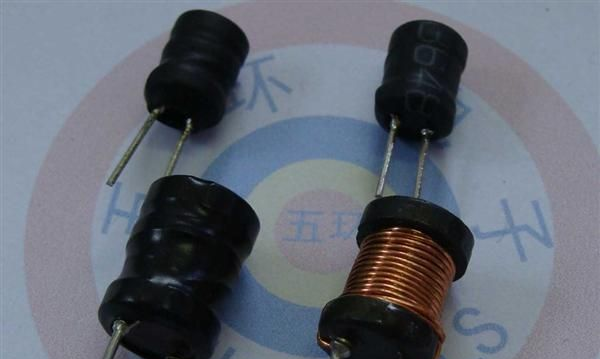

供应插件0912工字电感 功率电感
信息内容：体型小的立式电感，占用安装空间小，高Q，分布电容量小，自共振频率高，特殊导针结构，不易产生开路现象，用UL热缩套管，可卷装易于自动插件。Pict HPK立式工字型电感 1.五环图型及尺寸( SHAPE AND SIZE) (单位mm )Pict 类 型A maxB refC±0.5mmD maxE±0.05Pvc/ULHPK03046.010.01.54.00.4Pvc/ULHPK031012.010.01.54.00.4Pvc/ULHPK04557.510.02.05.00.5Pvc/ULHPK04068.010.02.05.00.5Pvc/ULHPK05057.010.02.56.00.5Pvc/ULHPK05079.010.02.56.00.5Pvc/ULHPK051113.010.02.56.00.5Pvc/ULHPK051315.010.02.56.00.5Pvc/ULHPK060811.010.02.07.00.6Pvc/ULHPK070811.010.04.08.00.6Pvc/ULHPK081012.510.05.09.00.6Pvc/ULHPK082022.510.05.09.00.6Pvc/ULHPK082527.510.05.09.00.6Pvc/ULHPK091215.510.06.011.00.8Pvc/ULHPK101215.510.06.012.00.8Pvc/ULHPK101618.510.06.012.00.8Pvc/ULHPK102225.510.06.012.00.8Pvc/ULHPK111012.510.07.513.00.8Pvc/ULHPK111517.510.07.513.00.8Pvc/ULHPK121315.510.07.514.01.0Pvc/ULHPK121517.510.07.514.01.0Pvc/ULHPK131517.510.07.515.01.0Pvc/ULHPK141517.510.08.016.01.0Pvc/ULHPK1518...
