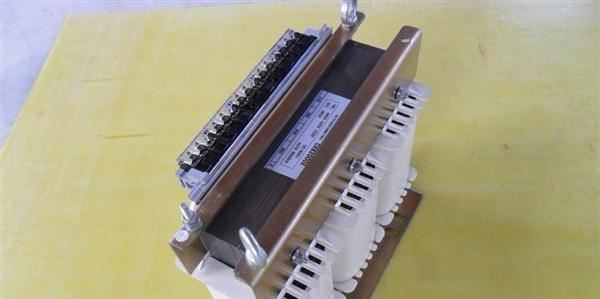

电抗器，抽头电抗器，单相电抗器
| 价 格： | 99.00 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌/商标： | 上海鸣远 | |
| 型号/规格： | DCL | |
| 封装形式： | 其他 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | E形 | |
| 工作频率： | 直流 | |
| 安装方式： | 立式安装 | |
| 骨架材料： | 尼龙 | |
| 电感量： | 0.01~1000mH | |
| 允许误差： | 0~+10% | |
| 标称电压： | 100~1000（V） |
产品介绍：
◆将叠加在直流电源上的交流分量限制在某一规定值，改善功率因数
◆对并联变流器的直流侧解耦，降低断续极限，限制环流
◆整流电源平波，消除波纹
◆限制直流快速开关切断故障电源时电流上升率
◆在电流、电压型变频器的中间回路作直流平波用
产品特点
◆该产品为铁芯干式铁芯采用优质低损耗冷轧硅钢片，经高速冲床冲 剪，具有毛刺小、规则均匀、叠片整齐美观，运行低温升低噪音
◆线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点
◆铁芯柱经多个气隙分成均匀小块，气隙采用高温高强度连接胶将芯柱的每个小段与上、下轭紧密的粘接起来。
◆电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-
真空浸漆-热烘固化等流程，使滤波电抗器线圈及铁芯牢固成为一体，大大减少了运
行时温升及噪声，有效提高了滤波电抗器的品质
◆电抗器体积小、重量轻、外形美观、接线方便等优点
技术参数：
工作电压：DC400V~DC1200V/ 50Hz
额定电流：3A~1500A@40℃
抗电强度：P-E 3000VAC 3S
P-P 3000VAC 3S
绝缘电阻：1000VDC绝缘阻值≥100MΩ
绝缘等级：T40/F (155℃) T40/H(180℃)
电抗器噪音：小于70dB(与电抗器水品距离1米测试)
防护等级：IP00
过载能力：1.8倍额定电流30秒
执行标准：IEC289:1987 GB10229-88 ZB9644-1999
电气连接图
产品尺寸：
电抗器型号 | 适配 | 额定 | 额定电感 | 绝缘 | 外形尺寸 | 安装尺寸 | 孔径（mm） | |||
D | W | H | D1 | W1 |
| |||||
DCL-1.5 | 1.5KW | 6A | 11mH | F、H | 80 | 85 | 110 | 63 | 60 | 5*9 |
DCL-2.2 | 2.2KW | 6A | 11mH | F、H | 80 | 85 | 110 | 63 | 60 | 6*11 |
DCL-3.7 | 3.7KW | 12A | 6.3mH | F、H | 100 | 100 | 125 | 80 | 70 | 6*11 |
DCL-5.5 | 5.5KW | 23A | 3.6mH | F、H | 110 | 120 | 135 | 87 | 70 | 6*11 |
DCL-7.5 | 7.5KW | 23A | 3.6mH | F、H | 110 | 120 | 135 | 87 | 70 | 6*11 |
DCL-11 | 11KW | 33A | 2.0mH | F、H | 110 | 120 | 135 | 87 | 70 | 6*11 |
DCL-15 | 15KW | 33A | 2.0mH | F、H | 110 | 120 | 135 | 87 | 70 | 6*11 |
DCL-18.5 | 18.5KW | 40A | 1.3mH | F、H | 110 | 120 | 135 | 87 | 70 | 6*11 |
DCL-22 | 22KW | 50A | 1.08mH | F、H | 120 | 135 | 145 | 95 | 85 | 8*13 |
DCL-30 | 30KW | 65A | 0.8mH | F、H | 140 | 150 | 170 | 110 | 85 | 8*13 |
DCL-37 | 37KW | 80A | 0.7mH | F、H | 140 | 150 | 170 | 110 | 85 | 8*13 |
DCL-45 | 45KW | 95A | 0.54mH | F、H | 140 | 150 | 170 | 110 | 85 | 8*13 |
DCL-55 | 55KW | 115A | 0.45mH | F、H | 155 | 160 | 165 | 125 | 90 | 9*18 |
DCL-75 | 75KW | 160A | 0.36mH | F、H | 165 | 130 | 215 | 100 | 98 | 9*18 |
DCL-90 | 90KW | 180A | 0.33mH | F、H | 165 | 130 | 215 | 100 | 98 | 9*18 |
DCL-110 | 110KW | 250A | 0.26mH | F、H | 210 | 150 | 255 | 175 | 115 | 11*18 |
DCL-132 | 132KW | 250A | 0.26mH | F、H | 210 | 150 | 255 | 175 | 115 | 11*18 |
DCL-160 | 160KW | 340A | 0.17mH | F、H | 210 | 150 | 255 | 175 | 115 | 11*18 |
DCL-185 | 185KW | 460A | 0.09mH | F、H | 220 | 150 | 280 | 190 | 115 | 11*18 |
DCL-220 | 220KW | 460A | 0.09mH | F、H | 220 | 150 | 280 | 190 | 115 | 11*18 |
DCL-300 | 300KW | 650A | 0.07mH | F、H | 235 | 160 | 280 | 205 | 125 | 11*18 |
