CE认证 三相 整流模块 二极管 MDS 150A
| 价 格： | 125.00 | |
| 品牌： | 无锡锡整 | |
| 型号： | MDS 150A | |
| 应用范围： | 电源 | |
| 整流元件： | 全桥 | |
| 功率特性： | 中功率 | |
| 频率特性： | 低频 | |
| 交流输入电压： | `（V） | |
| 直流输出电压： | `（V） | |
| 直流输出电流： | 150（A） | |
| 正向峰值电压： | 1.4（V） | |
| 反向重复峰值电压： | 1000-1600（V） | |
| 反向重复峰值电流： | 小于10（mA） | |
| 绝缘电压： | 2500（V） | |
| 工作结温： | 85（℃） | |
| 效率： | ·（%） |
MDS150A三相桥式整流管模块 Triphase bridge rectifier module
特性参数The characteristic parameters
符号Symbol | 参数值Parameter values | 单位Units | |||||||||
Io | 25 | 35 | 50 | 60 | 100 | 110 | 135 | 160 | 200 | 300 | A |
IF(AV) | 8 | 12 | 17 | 20 | 33 | 37 | 45 | 53 | 67 | 100 | A |
IFRMS | 13 | 19 | 27 | 31 | 52 | 58 | 71 | 83 | 105 | 157 | A |
IFSM | 144 | 216 | 306 | 360 | 594 | 666 | 810 | 954 | 1206 | 1800 | A |
I2t | 0.1 | 0.3 | 0.5 | 0.6 | 1.8 | 2.0 | 2.9 | 4.6 | 7.5 | 13.3 | 103A2s |
VFM | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 | 1.4 | 1.6 | V |
IRRM | ≤5 | ≤8 | ≤10 (VR=VRRM，TJ=150℃) | mA | |||||||
VRRM | 1000~1600 | V | |||||||||
VISO | ≥2500 (1min) | V | |||||||||
TJ | -40~ 150 | ℃ | |||||||||
TC | 85 | ℃ | |||||||||
Tstg | -40~ 150 | ℃ | |||||||||
尺寸Size
dzsc/19/0362/19036253.jpg
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘功臣
- 电话：0510-85161365
- 传真：0510-85161365
- 手机：
- QQ ：
CE认证 三相 整流模块 二极管 MDS 200A
信息内容：MDS200A三相桥式整流管模块 Triphase bridge rectifier module 特性参数The characteristic parameters符号Symbol参数值Parameter values单位UnitsIo25355060100110135160200300AIF(AV)81217203337455367100AIFRMS1319273152587183105157AIFSM14421630636059466681095412061800AI2t0.10.30.50.61.82.02.94.67.513.3103A2sVFM1.31.31.31.31.31.41.41.41.41.6VIRRM≤5≤8≤10 (VR=VRRM，TJ=150℃)mAVRRM1000~1600VVISO≥2500 (1min)VTJ-40~ 150℃TC85℃Tstg-40~ 150℃尺寸Sizedzsc/19/0510/19051082.jpg
单相 整流 二极管 模块 锡整 MDQ 110A

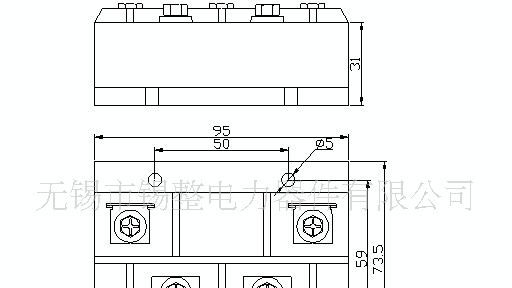

信息内容：MDQ110A单相桥式整流管模块 Single-phase bridge rectifier module特性参数The characteristic parameters符号Symbol参数值Parameter values单位UnitsIo25355060100110135160200AIF(AV)1318253050556880100AIFRMS202840477986107126157AIFSM234324450540900990122414401800AI2t0.30.511.544.97.510.430103A2sVFM1.31.31.31.31.31.41.41.41.4VIRRM≤5≤8≤10 (VR=VRRM，TJ=150℃)mAVRRM1000~1600VVISO≥2500 (1min)VTJ-40~ 150℃TC85℃Tstg-40~ 150℃尺寸Sizedzsc/19/0776/19077620.jpg
