武汉奥援厂家批量供应AYL26-2C测量用微型精密电流变换器
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌： | 奥援变换器 | |
| 型号： | AYL26-2C | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | / | |
| 磁芯形状： | 柱形 | |
| 工作频率： | 45Hz ~1250Hz | |
| 安装方式： | 立式密封 | |
| 品质因数Q： | / | |
| 电感量： | / | |
| 允许误差： | / | |
| 感抗XL： | /（Ω） | |
| 额定电流： | /（mA） | |
| 分布电容： | /（F） | |
| 标称电压： | /（V） |
应用
- AYL-C系列精密测量用电流变换器应用在电力系统二次侧对电流实现隔离变换,为测控装置提供相特性相关、电平适中且易于传变的电压信号.
特点
- 精度高，一致性好；
- 电路简单，无须外接工作电源，运行可靠；
- 能有效抑制电快速瞬变脉冲群信号干扰；
- ＰＣＢ安装方式，直接焊接在电路板上；
- 电流电压一次变换到位，直接将被测电流隔离转换成电压输出.
电气规范
- 型号：AYL26-2C系列
- 额定输入电流Iin：0~10A
- 额定输出电压Vout：0~10V
- 测量电流Imax：2x Iin
- 功率消耗：<0.5VA
- 输出负载阻抗：>50KΩ
- 频率：50、60Hz
机械规范
- 外壳：PBT耐高温阻燃或ABS阻燃材料
- 结构：环氧树脂灌封
环境条件
- 气温：－40℃～75℃
- 海拔：小于1000m
- 相对湿度：月平均湿度不超过90%RH，该月平均气温不低于25℃，产品上不得出现凝露。
规格
规 格 | 测量电流(A) | 输入电流 额定值(A) | 输出电压额定值(V) | 非线性度 | 功率消耗(VA) | |
比差(±%) | 角差 | |||||
1A/2.88V | 1.2 | 1 | 2.88 | ≤0.1 | ≤5 | ＜0.5 |
1A/3.53 | 1.2 | 1 | 3.53 | ≤0.1 | ≤5 | ＜0.5 |
1A/4V | 1.2 | 1 | 4 | ≤0.1 | ≤5 | ＜0.5 |
1A/7.07V | 1.2 | 1 | 7.07 | ≤0.1 | ≤5 | ＜0.5 |
1A/10V | 1.2 | 1 | 10 | ≤0.1 | ≤5 | ＜0.5 |
1.2A/3.53V | 1.2 | 1 | 2.94 | ≤0.1 | ≤5 | ＜0.5 |
1.2A/4V | 1.2 | 1 | 3.33 | ≤0.1 | ≤5 | ＜0.5 |
2A/3.53V | 2 | 1 | 1.76 | ≤0.1 | ≤5 | ＜0.5 |
2A/7.07V | 2 | 1 | 3.53 | ≤0.1 | ≤5 | ＜0.5 |
5A/2.88V | 6 | 5 | 2.88 | ≤0.1 | ≤5 | ＜0.5 |
5A/3.53V | 6 | 5 | 3.53 | ≤0.1 | ≤5 | ＜0.5 |
5A/5V | 6 | 5 | 5 | ≤0.1 | ≤5 | ＜0.5 |
5A/7.07V | 6 | 5 | 7.07 | ≤0.1 | ≤5 | ＜0.5 |
5A/10V | 6 | 5 | 10 | ≤0.1 | ≤5 | ＜0.5 |
6A/2.88V | 6 | 5 | 2.4 | ≤0.1 | ≤5 | ＜0.5 |
6A/3.53V | 6 | 5 | 2.94 | ≤0.1 | ≤5 | ＜0.5 |
6A/4V | 6 | 5 | 3.33 | ≤0.1 | ≤5 | ＜0.5 |
6A/5V | 6 | 5 | 4.17 | ≤0.1 | ≤5 | ＜0.5 |
6A/7.07V | 6 | 5 | 5.89 | ≤0.1 | ≤5 | ＜0.5 |
6A/10V | 6 | 5 | 8.33 | ≤0.1 | ≤5 | ＜0.5 |
10A/3.53V | 10 | 5 | 1.76 | ≤0.1 | ≤5 | ＜0.5 |
10A/7.07V | 10 | 5 | 3.53 | ≤0.1 | ≤5 | ＜0.5 |
备注:以是为常规产品,也可根据用户需要设计制作
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 范俊
- 电话：027-82310020
- 传真：027-82310020
- 手机：
- QQ ：
武汉奥援厂家批量供应AYCT19C微型精密电流互感器
信息内容：一、产品特点： l 采用立式带固定孔初级穿心方式，两边用螺丝固定； l 体积小，精度高；环氧树脂灌封，机械和耐环境性能好，电压隔离能力强，安全可靠。二、使用环境： l 环境温度：40℃～75℃ l 相对湿度：月平均湿度不超过90%RH，该月平均气温不低于25℃，产品上不得出现凝露。三、工作平率范围：20Hz~20KHz四、绝缘耐热等级：B级（130℃)五、安全特性： 1、绝缘电阻：常态时大于1000M欧； 2、抗电强度：可承受工频3KV/1min； 3、阻燃性：符合UL94-Vo级。 型号：AYCT19C性能参数：1、 用电阻法直接获得采样电压时（如下图一所示），性能参数如表一；2、 用IC法获得采样电压时（如下图二），性能参数如表二。 dzsc/19/0586/19058632.jpg 表一产品型号额定输入额定输出采样电阻额定采样电压相移非线性度 线性范围 耐压AYCT19C 300A/300mA300A300mA33.3欧10V≤20’ ≤0.2% ≥1.5倍额定 ≥3kVAYCT19C 600A/300mA600A300mA33.3欧10V≤20’ ≤0.2% ≥1.5倍额定 ≥3kV 表二 产品型号 额定输入 额定输出 额定采样电压相移非线性度 线性范围耐压 AYCT19C 300A/300mA 300A300mA ≤1...

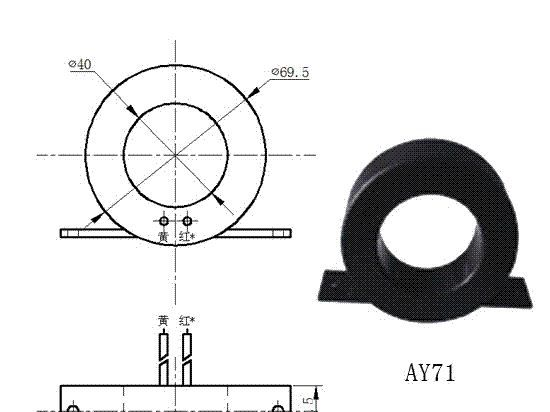

武汉奥援厂家批量供应AYL71B电动机保护用电流互感器(图)
