ZEN-20C2AR-A-V2 ZEN-20C2DR-D-V1 ZEN-20C2DR-D-V2 可编
| 价 格： | 面议 | |
| 应用范围： | 中间 | |
| 品牌： | OMRON/欧姆龙 | |
| 型号： | MY4N-J/PYF14A-E | |
| 产品系列： | MYJ | |
| 触点负载： | 微功率 | |
| 触点切换电流： | 10 | |
| 触点切换电压： | 220 | |
| 触点形式： | 二开二闭 | |
| 额定电流： | 5A | |
| 额定电压： | AC220 | |
| 防护特征： | 敞开式 | |
| 线圈电源： | 220V | |
| 线圈功率： | 60HZ | |
| 释放电流： | 详见说明 | |
| 吸合电流： | 详见说明 | |
| 电流性质： | 直流 |
| |||
| dzsc/19/0350/19035073.jpg dzsc/19/0350/19035073.jpg | |||
| dzsc/19/0350/19035073.jpg |
| ||||||||
额定值/性能
■额定值
| 项目 | 规格 | |
| ZEN- □ C □ AR-A-V2/ZEN-8E1AR | ZEN- □ C □ D □ -D-V2/ZEN-8E1D □ | |
| 额定电压 | 100 ～ 240 VAC, 50/60 Hz | 12 ～ 24 VDC （直流波纹比率：5％） |
| 工作电压范围 | 85 ～ 264 VAC | 10.8 ～ 28.8 VDC |
| 功耗 | 未配备扩展I/O单元的CPU单元 ·ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2 100 V AC: 5 VA 240 V AC: 7 VA ·ZEN-10C3AR-A-V2 100 V AC: 5 VA 240 V AC: 6 VA . ·ZEN-10C4AR-A-V2 100 V AC: 6 VA 240 V AC: 8 VA ·ZEN-20C □ AR-A-V2 100 V AC: 7 VA 240 V AC: 10 VA 配备3个扩展I/O单元的CPU单元 ·ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2 100 V AC: 6 VA 240 V AC: 8 VA ·ZEN-10C4AR-A-V2 100 V AC: 7 VA 240 V AC: 9 VA ·ZEN-20C □ AR-A-V2 100 V AC: 8 VA 240 V AC: 11 VA 扩展I/O单元 ·ZEN-8E1AR 100 V AC: 3 VA 240 V AC: 4 VA | 未配备扩展I/O单元的CPU单元 ·ZEN-10C □ DR-D-V2 12/24 V DC: 3 W ( ZEN-10C3DR-D-V2: 2.8 W) ·ZEN-10C □ DT-D-V2 12/24 V DC: 2 W ·ZEN-20C □ DR-D-V2 12/24 V DC: 4 W ·ZEN-20C □ DT-D-V2 12/24 V DC: 2 W 配备3个扩展I/O单元的CPU单元 ·ZEN-10C □ DR-D-V2 12/24 V DC: 4 W ·ZEN-10C □ DT-D-V2 12/24 V DC: 3 W ·ZEN-20C □ DR-D-V2 12/24 V DC: 5 W ·ZEN-20C □ DT-D-V2 12/24 V DC: 3 W 扩展I/O单元 ·ZEN-8E1DR 12/24 V DC: 2 W |
| 浪涌电流 | ZEN-10C□AR-A-V2: 3 A ZEN-20C□AR-A-V2: 4 A ZEN-8E1AR: 1.5 A | ZEN-10C□D□-D-V2: 30 A ZEN-20C□D□-D-V2: 30 A ZEN-8E1DR: 15 A |
| 环境温度 | 0～55°C （对ZEN-□C2□□-□-V2型为-25℃～55℃） | |
| 环境贮存温度 | -20 ～75°C （对ZEN-□C2□□-□-V2型为-40℃～75℃） | |
| 环境湿度 | 10％ ～ 90％ （不凝露） | |
| 环境条件 | 无腐蚀性气体 | |
| 安装方法 | 表面安装， DIN导轨安装（标准（垂直）安装和水平安装）（见注1和2） | |
| 端子台 | 实心线路接线盒（使用实心线路或精密布线的端子） | |
| 接线螺钉拧紧扭矩 | 0.5 ～ 0.6 N·m | |
| 防护等级 | IP20 （安装在控制面板内部） | |
注1. 可安装在35mmDIN导轨上。
注2.
■性能
| 项目 | 规格 |
| 控制方法 | 存储的程序控制 |
| I/O控制方法 | 循环扫描 |
| 编程语言 | 梯形图 |
| 编程容量 | 96行（每行3个输入条件和1个输出） |
| 控制I/O点的数量 | 44个点（见注1） 配备20个I/O点的CPU单元：12个输入点和8个输出点 扩展输入/输出单元：每个单元4个输入和4个输出，最多可采用3个单元。 |
| LCD显示器（参见注2） | 12个字符×4行，配备背光 |
| 操作按钮（参见注2） | 8 （4个光标按钮和4个操作按钮） |
| 用户程序备份 | 内部EEPROM，存储盒（选购） |
| 电源中断保持 | 内部保持位状态、保持计时器/计数器当前值、日历和时钟（年、月、日、星期、时间） ·超级电容器备份时间：最小2 天（25 ℃） ·选购电池的使用寿命：最短10 年（25 ℃） |
| 日历和时钟功能（参见注2） | 精度：±15秒/月（25℃时） |
| 计时器精度 | 0.01秒单位：-0.05％－10毫秒（设定值的比率） 分/秒单位：-0.05％－1秒（设定值的比率） 时/分单位：-0.05％－1分（设定值的比率） |
| 计数速度 | 150Hz：8位计时器（F）设定为高速操作（只适用于配备直流电源的CPU单元） （根据程序的循环周期，计数速度可能小于150Hz。请参见第1252页) |
| 绝缘电阻 | 最小20MΩ （在500VDC下）： 在电源端子和所有输出端子之间。 在不同的输出电路的端子之间。 在所有CPU单元端子和所有扩展I/O单元的端子之间。 |
| 绝缘 | ·增强绝缘 在电源或输入端子和输出端子之间。 在不同的输出电路的端子之间。 在所有CPU单元端子和所有扩展I/O单元的端子之间。 ·无隔离 在相同单元的电源和输入端子之间。 在CPU单元的电源端子和计算机连接器、电池单元连接器或所有扩展单元连接器之间（所有接口都是带电零件）。 |
| 介电强度 | 2,300VAC、50/60Hz持续一分钟（泄漏电流为1mA）： 在电源端子和所有输出端子之间。 在不同的输出电路的端子之间。 在所有CPU单元端子和所有扩展I/O单元的端子之间。 |
| 抗震性 | 符合IEC60068-2-6， 5～9Hz、3.5mm单振幅、9～150Hz加速度9.8m/s2， 在X、Y和Z方向上分别采用10条扫描线（1倍频/分） |
| 抗冲击性 | 符合IEC60068-2-27,147m/s2，在X、Y和Z方向上分别扫描三次 |
| 重量 | 配备10个I/O点的CPU单元：约300克 配备20个I/O点的CPU单元：约350克 扩展I/O单元：约120克 |
注1. 配备10个I/O点的CPU单元可扩展34个点。但是对于通信型CPU单元， CPU单元具有6个输入点和3个输出点，可扩展33个I/O点。
注2. 不适用于未配备显示器的LED型CPU单元（即ZEN-□C2□□-□-V2型）。dzsc/19/0350/19035073.jpgdzsc/19/0350/19035073.jpg
dzsc/19/0350/19035073.jpg
产品规格仅供参考，详细信息请于业务员联系。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张芬
- 电话：021-60527092
- 传真：021-60527092
- 手机：
- QQ ：
EE-SG3 EE-SH3-B EE-SH3-G EE-SJ3 EE-SJ5-B EE-SX129光

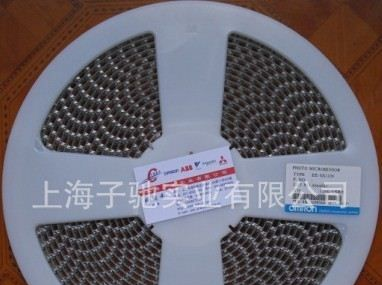

信息内容：微型光电传感器［透过型］欧姆龙光电传感器EE-SG3特点如下● 为防尘构造● 焊接用端子型：EE-SG3● 印刷线路板用端子型：EE-SG3-Bdzsc/19/0372/19037276.jpg欧姆龙光电传感器EE-SH3特点如下● 备有狭片宽度为0.2mm、0.5mm的高分辨率 型、1mm的高灵敏度型以及横向狭片型● 焊接用端子型 EE-SH3/-SH3-CS/-SH3-DS/-SH3-GS● 印刷线路板用端子型 EE-SH3-B/-SH3-C/-SH3-D/-SH3-Gdzsc/19/0372/19037276.jpg欧姆龙光电传感器EE-SJ3特点如下● 备有狭片宽度为0.2mm的高分辨率型、1mm的 高灵敏度型以及横向狭片型dzsc/19/0372/19037276.jpg欧姆龙光电传感器EE-SJ5-B特点如下● 凹槽宽度为5mm 的通用型● 印刷线路板实装型● 高分辨率（狭片宽度0.5mm）dzsc/19/0372/19037276.jpg欧姆龙光电传感器EE-SX129特点如下● 狭片宽度为 0.2mm高分辨率型● 印刷线路板实装型dzsc/19/0372/19037276.jpg欧姆龙光电传感器EE-SX138特点如下● 凹槽宽度为 3.4mm 的通用型● 印刷线路板实装型● 高分辨率（狭片宽度 0.5mm）● 可用螺钉安装dzsc/19/0372/19037276.jpg欧姆龙光电传感器EE-SX153特点如下● 凹槽宽度为 3.4mm 的通用型 ● 焊接用端子型 ● 高分辨率（狭片宽度 0.5mm） ● 横向狭片型...
EE-SX671 EE-SX670-C1J-R EE-SX670A EE-SX670-C1J-R 光

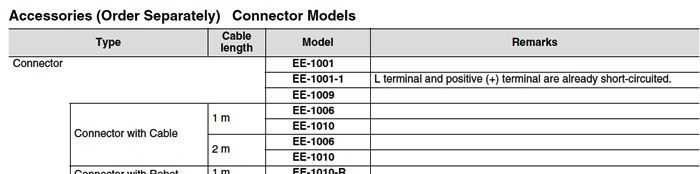

信息内容：EE-SX47/67 dzsc/19/0372/19037287.jpg 接插件式(直流光) •使PNP输出型系列追加新发售（15机种）。•备有标准型、L型、T型、紧密安装型等5系列。•动作状态（输出状态）备有遮光时ON/入光时ON（可转换）型与入光时ON专用型30种。• 应答频率为1kHz的高速响应。•入光显示灯明显，容易进行动作确认。•电源电压为DC5-24V的广范围。•备有遮光时（物体检测时）入光显示灯灯亮的类型（型号EE-SX□□□A、□□□R）。额定值 / 性能 型号项目 种类标准型L型T型紧密安装型 NPN EE-SX670 EE-SX670A EE-SX470 EE-SX671 EE-SX671A EE-SX471 EE-SX672 EE-SX672A EE-SX472 EE-SX673 EE-SX673A EE-SX473 EE-SX674 EE-SX674A EE-SX474 PNP EE-SX670P EE-SX670R EE-SX470P EE-SX671P EE-SX671R EE-SX471P EE-SX672P EE-SX672R EE-SX472P EE-SX673P EE-SX673R EE-SX473P EE-SX674P EE-SX674R EE-SX474P 检测距离 5mm(凹槽宽度) 标准检测距离 不透明体 2×0.8mm以上 应差距离 0.025mm 光源(发光波长) GaAs红外发光二级管（940nm） 显示灯*1 如光时灯亮（红色）（A型、R型为遮光时灯亮） 电源电压 DC5～24V±10% 脉动（p-p） 10%以下 消耗...
