数字式温度传感器
| 价 格： | 99.00 | |
| 品牌/商标： | 新敏 | |
| 型号/规格： | DS18B20 | |
| 种类： | 温度 | |
| 材料： | 金属 | |
| 材料物理性质： | 合金钢 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | ip67 | |
| 线性度： | 0.02（%F.S.） | |
| 迟滞： | 0.01（%F.S.） | |
| 重复性： | 0.02（%F.S.） | |
| 灵敏度： | 2.0 | |
| 漂移： | 0 | |
| 分辨率： | 0.5 |
| 一、DS18B20数字化温度传感器 | ||||||||||
1.适用电压为3V～5V | dzsc/19/0327/19032760.jpg | |||||||||
| 2.9～12位分辨率可调 | ||||||||||
3.TO-92、SOIC及CSP封装可选 | ||||||||||
4.测温范围：-55℃～125℃ | ||||||||||
5.精度：-10℃～85℃范围内±0.5℃ | ||||||||||
6.无需外部元件，独特的一线接口，电源和信号复 | ||||||||||
合在一起 | ||||||||||
7.每个芯片编码，支持联网寻址，零功耗等待 | ||||||||||
|
| |||||||||
dzsc/19/0327/19032760.jpgdzsc/19/0327/19032760.jpgDS18B20技术手册 | ||||||||||
dzsc/19/0327/19032760.jpg二、LM35系列精密摄氏度温度传感器 | ||||||||||
1、简述 | ||||||||||
LM35系列是精密集成电路温度传感器，它们的输出电压与摄氏温度线性成比例，因而，LM35比按温标校准的线性温度传感器优越的多，LM35系列传感器生产制作时候已经经过校准，输出电压与摄氏度一一对应，使用极为方便。灵敏度为10.0m/℃，精度在0.4℃~0.8℃（-55℃~150℃温度范围内），重复性好，输出底阻抗，线性输出和内部精度校准使其与读出或控制电路接口简单和方便，可单电源和正负电源工作。 | ||||||||||
2、特性 | ||||||||||
在摄氏度下直接校准 | dzsc/19/0327/19032760.jpg | |||||||||
线性 10.0mV/℃比例因数 | ||||||||||
保证0.5℃精度（在 25℃时） | ||||||||||
-55～ 150℃额定范围 | ||||||||||
适用于遥控设备 | ||||||||||
工作电压在4v到30v之间 | ||||||||||
功耗底小于60uA | ||||||||||
在静止空气中，自热效应底，小于0.08℃自热 | ||||||||||
只有±1/4℃非线性值 | ||||||||||
低阻抗输出，1mA负载时0.1Ω | ||||||||||
dzsc/19/0327/19032760.jpg三、LM135H/335Z | ||||||||||
LM135/235/335是美国国家半导体公司推出的精密温度传感器，它工作与齐纳二极管相似，其反向击穿电压随温度按 10mV/k的规律变化，可应用于精密的温度测量设备。它有三种封装形式适合于各类要求的仪器仪表要求，其主 | ||||||||||
要功能特性如下： | ||||||||||
dzsc/19/0327/19032760.jpg直接在温标校 | dzsc/19/0327/19032760.jpg | |||||||||
dzsc/19/0327/19032760.jpg1℃的度 | ||||||||||
dzsc/19/0327/19032760.jpg工作电流400uA—5mA | ||||||||||
dzsc/19/0327/19032760.jpg动态阻抗1Ω | ||||||||||
dzsc/19/0327/19032760.jpg便于校准 | ||||||||||
dzsc/19/0327/19032760.jpg宽工作温度范围2001℃ | ||||||||||
dzsc/19/0327/19032760.jpg低成本 | ||||||||||
图2是LM135的内部原理图，V15和V16是感温元件 | ||||||||||
件，这两个三极管的物理结构有着特定的要求，V15的发射结面积是V16发射结面积的10倍。它们的集电极负载电阻完全一致。如果流过这两个电阻的电流不同，V15和V16的集电极电压也不同，通过V1—V8组成的差分放大器放大，VV1的内阻也变化，那么流过Rs的电流也会变化，V 和V-之间的电压亦会改变，这个电压的变化量也就是随温度而变化的。 | ||||||||||
LM135V 与V- 间的电压差⊿V仅随环境温度成正比变化，并获得10mV/K的灵敏度输出。 | ||||||||||
dzsc/19/0327/19032760.jpg | ||||||||||
LM135的极限参数： | ||||||||||
| ||||||||||
dzsc/19/0327/19032760.jpg四、TMG35G和TMP36GS集成温度传感器 | ||||||||||
1、简述 | ||||||||||
TMP35G和TMP36GS具有可编程的电源关闭模式，特别适合电池供电设备的应用，可在2.7v至5.5v电源电压下工作工作电流仅为50uA，关闭模式下仅消耗0.5uA的电流，输出电压与温度成线性，。 | ||||||||||
2、特性 | ||||||||||
dzsc/19/0327/19032760.jpg2.7v至5.5v的底电压输出 | ||||||||||
dzsc/19/0327/19032760.jpg 10.0mA的线性刻度 | ||||||||||
dzsc/19/0327/19032760.jpg确保在 /-0.5的精度 | ||||||||||
dzsc/19/0327/19032760.jpg高精度为 /-0.2摄氏度 | ||||||||||
dzsc/19/0327/19032760.jpgTMP35GT9，在零摄氏度时，输出电压为0v，在25摄氏度时，输出电压为250mA。 | ||||||||||
dzsc/19/0327/19032760.jpgTMP36GS，在零摄氏度时，输出电压为0.5v，在25摄氏度时，输出电压为750mA。 | ||||||||||
3、参数指标及外型 | ||||||||||
| ||||||||||
dzsc/19/0327/19032760.jpg dzsc/19/0327/19032760.jpg | ||||||||||
TO-92封装（底视） SO-8表面贴封装（顶视） | ||||||||||
1、 vs 1、VOUT 2、SHDN 3、NC | ||||||||||
2、VOUT 4、GND 5、SHDN 6、NC | ||||||||||
3、GND 7、NC 8、 VS | ||||||||||
注：在SO-8封装中，带有关闭功能的SHDN端，若不使用关闭控制时，在SHDN端应接 vs端，在SHDN端加高于1.8v | ||||||||||
电压时传感器工作，在SHSN端加低于400mv电压时传感器被关闭。使用时应在电源输入端接0.1uf陶瓷旁路电容，引 | ||||||||||
脚要路进可能接近管脚焊接，以抑制外界射频干扰。 | ||||||||||
极限参数： | ||||||||||
| ||||||||||
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
供应WZPK系列铠装铂电阻

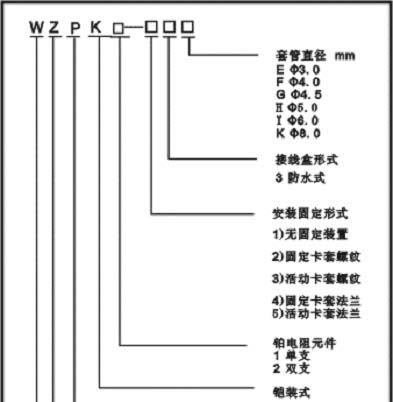

信息内容：WZPK系列铠装铂电阻 王丹 029-88853978一、产品概述dzsc/19/0336/19033684.jpg 铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合。铠装铂电阻外保护套管采用不锈钢，内充满高密度氧化物质绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适合安装在环境恶劣的场合。 铠装铂电阻可用于测量-200~500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性，可为显示仪，记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号。二、工作原理 铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。三、主要技术指标 热电阻感温元件在100℃时的电阻值（R100）和它在0℃时的电阻（R0）比值R100/ R0。分度号铂电阻：A级R0=100±0.06Ω B级R0=100±0.12Ω W100= R100/ R0=1.3850型号分度号测量范围℃精度等级允许偏差△℃WZPK铂电阻-200~500A级-200~650℃时允差±（0.15 0.002|t|）B级-200~800℃时允差±（0.15 0.002|t...
气体防爆压力传感器，防爆环境使用压力传感器杨经理

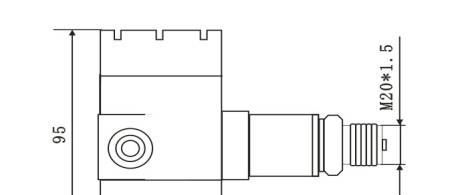

信息内容：杨经理：13347428780（手机） 029-88441039（座机） QQ：1285096170 CYB601 型工业压力变送器dzsc/19/0342/19034275.jpg一、产品简介 CYB601工业型压力变送器是一种高精度、适应范围广、性能优异的压力测量仪表。 采用进口带不锈钢隔离膜片的高精度扩散硅传感器，经激光调阻和温度补偿，线性补偿，信号放大， V/I 转换等信号处理，输出工业标准的 4～20mA 信号。 该产品选用工业防爆外壳，操作上方便零点、满量程输出调校，适用于工业现场控制，广泛用于工业控制过程中对气体、液体压力的自动化测量与控制 。二、技术性能量 程 范 围-100…0～35…100(KPa)0～1、2、20…100(MPa)过 载 压 力≤ 200%FS测 量 介 质与 316L不锈钢兼容的气体、液体输 出 信 号4～20mA 二线制1～5VDC 三线制供 电 电 压12～36VDC (标定值为 24VDC)精 确 度 ±0.2%F.S ±0.3%F.S长 期 稳 定 性≤±0.2%F.S/年介 质 温 度－ 20～ 85℃响 应 时 间≤1ms压 力 接 口M20×1.5或用户自定防 爆 标 志ExiaIICT6防 护 等 级IP65三、产品特点 ●316L不锈钢隔离膜片结构 ●精度高、长期稳定性好 ●零点、满量程输出可调 ...
