OMRON/欧姆龙/固态继电器/热销/G7K/欧姆龙继电器
| 价 格： | 面议 | |
| 应用范围： | 固态 | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 产品系列： | G7K | |
| 型号/规格： | G7K | |
| 触点形式： | 常开型 | |
| 额定电压： | AC24-220V、DC24-125（V） | |
| 外形尺寸： | 小型 | |
| 触点负载： | 小功率 | |
| 防护特征： | 塑封式 | |
| 直流电阻： | 详见说明（Ω） | |
| 吸合电流： | 详见说明（A） | |
| 释放电流： | 详见说明（A） | |
| 触点切换电压： | 详见说明（V） | |
| 触点切换电流： | 详见说明（A） |
dzsc/19/0326/19032632.jpg
闭锁继电器
带有手动按钮的
小型机械锁定式闭锁型继电器
• 实现了高71mm、宽42.5mm、进深48.5mm的小型化。
且重量轻，仅为175g。
• 置位·复位通过脉冲信号迅速应答。
• 接点采用镀金、具有高接触可靠性。
• 请使用本公司PTF14A(LY4继电器用)的插座。
dzsc/19/0326/19032632.jpg
dzsc/19/0326/19032632.jpg
额定值/性能
■额定值
●操作线圈
| 项目 额定值电压（V） | 额定电压 （mA） | 线圈电阻 （Ω） | 置位电压 （V） | 复位电压 （V） | 容许 电压（V） | 功率消耗 （VA·W） | ||
| 50Hz | 60Hz | 相对于额定电压的比例 | ||||||
| AC | 24 | 94.6 | 84.3 | 86 | 80%以下 | 80％以下 | 110％ 115％ 3h | 约2 |
| 50 | 45.5 | 40.5 | 365 | |||||
| 100 | 22.7 | 20.2 | 1,470 | |||||
| 110 | 20.3 | 18.2 | 1,890 | |||||
| 115 | 19.4 | 17.4 | 2,100 | |||||
| 200 | 11.1 | 9.9 | 6,340 | |||||
| 220 | 10.4 | 9.2 | 7,190 | |||||
| DC | 24 | 36.5 | 660 | 110％ 130％ 3h | 约0.9 | |||
| 48 | 18.4 | 2,610 | ||||||
| 100 | 8.9 | 11,300 | ||||||
| 110 | 8.3 | 13,000 | ||||||
| 125 | 7.1 | 17,700 | ||||||
注1. 额定电流、线圈电阻指的是线圈温度为 23℃时的值。公差为AC额定电流 15%、-20%、DC线圈电阻为±15%。
注2. AC线圈电阻为参考值。
注3. 动作特性指的是线圈温度为 23℃时的值。
注4. 容许电压为继电器线圈操作电源的电压容许变动范围内的值，在环境温度为 23℃时的值。不是连续容许值。
■规格
| 接触电阻＊1 | 50mΩ 以下 | |
| 置位＊2 | 时间 | 30ms 以下 |
| 最小脉冲宽度 | 100ms | |
| 复位＊2 | 时间 | 30ms 以下 |
| 最小脉冲宽度 | 100ms | |
| 开关 频率 | 机械 | 1,800次/小时 |
| 额定负载 | 1,800次/小时 | |
| 绝缘电阻＊3 | 100MΩ 以上 | |
| 耐压 | 同极接点间 | AC1,500V 50/60Hz 1min |
| 异极接点间 | AC2,000V 50/60Hz 1min | |
| 线圈接点间 | AC2,000V 50/60Hz 1min | |
| 置位、复位线圈间 | AC2,000V 50/60Hz 1min | |
| 振动 | 耐久 | 10～55～10Hz 单振幅0.375mm(双振幅0.75mm) |
| 误动作 | 10～22～10Hz 单振幅0.5mm（双振幅1.0mm） | |
| 冲击 | 耐久 | 300m/s2 |
| 误动作 | 30m/s2 | |
| 寿命 | 机械 | 30万次以上（开关频率1,800次/h） |
| 电气＊4 | 10万次以上（开关频率1,800次/h） | |
| 故障率M水准（参考值＊5） | DC 5V 10mA | |
| 使用环境温度 | －10～＋55℃（不结冰、凝露） | |
| 使用环境湿度 | 5～85％RH | |
| 重量 | 约175g | |
注. 上述为初始值。
＊1. 测量条件 ：根据DC1V 10 mA电压下降法。
＊2. 测量条件 ：外加额定操作电压时不包括接点跳动。
＊3. 测量条件 ：用DC500V兆欧表测量与耐压项目相同的部位。
＊4. 环境温度条件： 23℃。
＊5. 此值为开关频率在60次/min时的值。
产品规格仅供参考，详细信息请于业务员联系。
长期供应OMRON/欧姆龙/G7K系列
- 所属城市：北京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 祁峥
- 电话：
- 传真：
- 手机：
- QQ ：

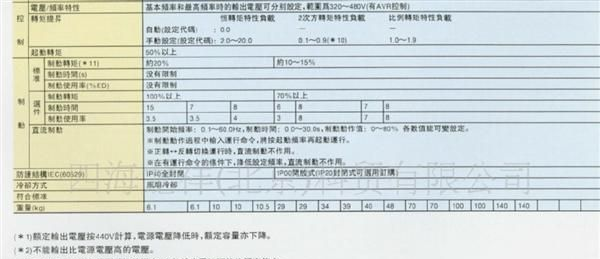

FUJI/富士 低噪声高性能多功能 FRN***P11S-4CX变频器 风机水泵
信息内容：FUJI/富士 低噪声高性能多功能 FRN***P11S-4CX变频器 风机水泵型号包括:FRN7.5P11S-4CXFRN11P11S-4CXFRN15P11S-4CXFRN18.5P11S-4CXFRN22P11S-4CXFRN30P11S-4CXFRN37P11S-4CXFRN45P11S-4CXFRN55P11S-4CXFRN75P11S-4CXFRN90P11S-4CXFRN110P11S-4CXFRN132P11S-4CXFRN160P11S-4CXFRN200P11S-4CXFRN220P11S-4CXFRN280P11S-4CXFRN315P11S-4CXFRN355P11S-4CXFRN400P11S-4CXFRN450P11S-4CXFRN500P11S-4CXFRN630P11S-4CXFRN710P11S-4CXdzsc/19/1533/19153307.jpgdzsc/19/1533/19153307.jpg

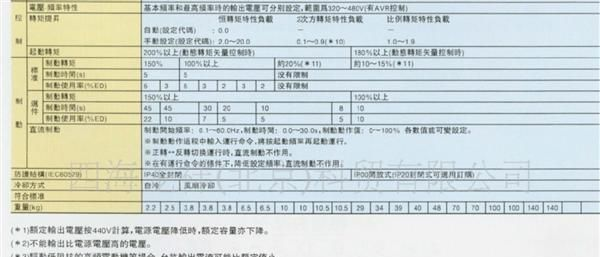

FUJI/富士 低噪声高性能多功能 FRN***G11S-4CX系列变频器 工业用
